Y AMAHA Xg 高级维护指导 4. 移除 R 轴皮带 . 5. 安装新皮带 . 6. 锁紧皮带张紧螺栓 . 向外侧拉紧 R 轴马达的 同时锁紧张紧螺栓 7. 检查皮带张紧 . 按压皮带中心， 检查张紧 度 （松弛度大约 3~5mm ） . 8. 重新安装吸嘴传感器 及 R 轴原点传感器至 其原始位置 . ■ 更换 R 轴皮带后的相关调 整 调整 R 轴初始位置 . 调整 FNC. 调整 ANC. - 12 -
YAMAHA Xg 高级维护指导
Chapter C R 轴皮带的更换
Part1 R 轴皮带的更换
- 11 -
■ 需要工具
M2.5 内六角扳手.
镊子，扎带.
新皮带.
■ 更换步骤
1. 松开 R 轴原点传感器
用 M2.5内六角松开锁紧 R轴原点
传感器支架的两个螺栓，松开
R
轴原点传感器.
2. 松开 R 轴皮带张紧螺栓
用 M2.5 内六角松开 R 轴皮带的 4
个张紧螺栓（不要松掉）.
3. 移除吸嘴传感器
用 M2.5 内六角松开两个传感器
支架固定螺栓（前端）.
YAMAHA Xg 高级维护指导
4. 移除 R 轴皮带.
5. 安装新皮带.
6. 锁紧皮带张紧螺栓.
向外侧拉紧 R 轴马达的
同时锁紧张紧螺栓
7. 检查皮带张紧.
按压皮带中心，检查张紧
度（松弛度大约 3~5mm）.
8. 重新安装吸嘴传感器
及 R 轴原点传感器至
其原始位置.
■ 更换 R 轴皮带后的相关调
整
调整 R 轴初始位置.
调整 FNC.
调整 ANC.
- 12 -
YAMAHA Xg 高级维护指导
- 13 -
Part2 FNC 及 ANC 调整
1 检查和调整初始位置
Step 1 回原点。

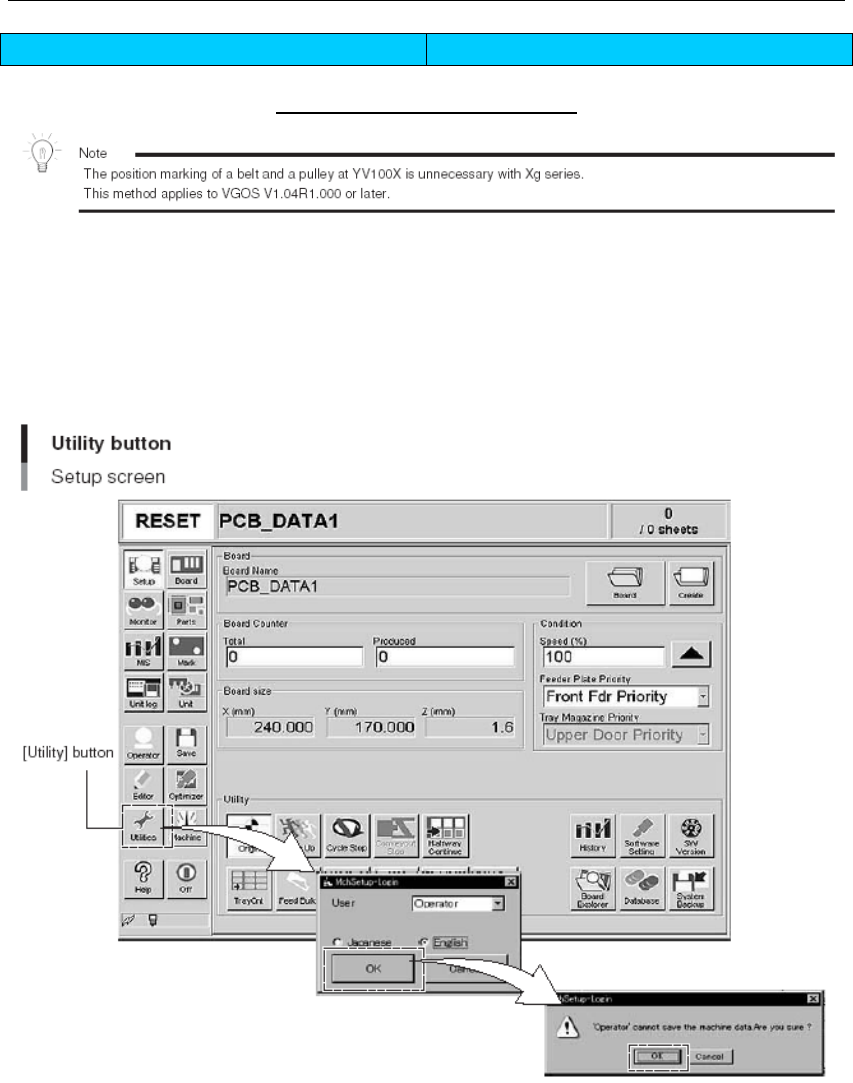

Step 2 在基础界面下，按下[Utilities]键进入调试模式。
1． 当更改用户画面出现时，选择
“
Operator
”
并按
“
OK
”
。
2． 当
“‘Operator’ cannot save the machine data. Are you sure?”出现时，按下
“
OK
”
。
3． 设备设定界面出现。
Step 3 打开[FNC]设定界面。
1. 按下[FNC]按键。
2. 当
“
Please set center nozzle of three to each FNC head before Execute adjustment”
信息出现时，按
“
OK
”
。
