YAMAHA Xg 高级维护指导
2.检查F.N.位置传感器
Step1 打开 FNC 调整界面。
Step2 进行 F.N.位置传感器的检查。
1. 在
“
Adjust item
”
中选择
“
Init. Pos
”
项。
2. 按下
“
Execute
”
开始测试。
- 16 -
YAMAHA Xg 高级维护指导

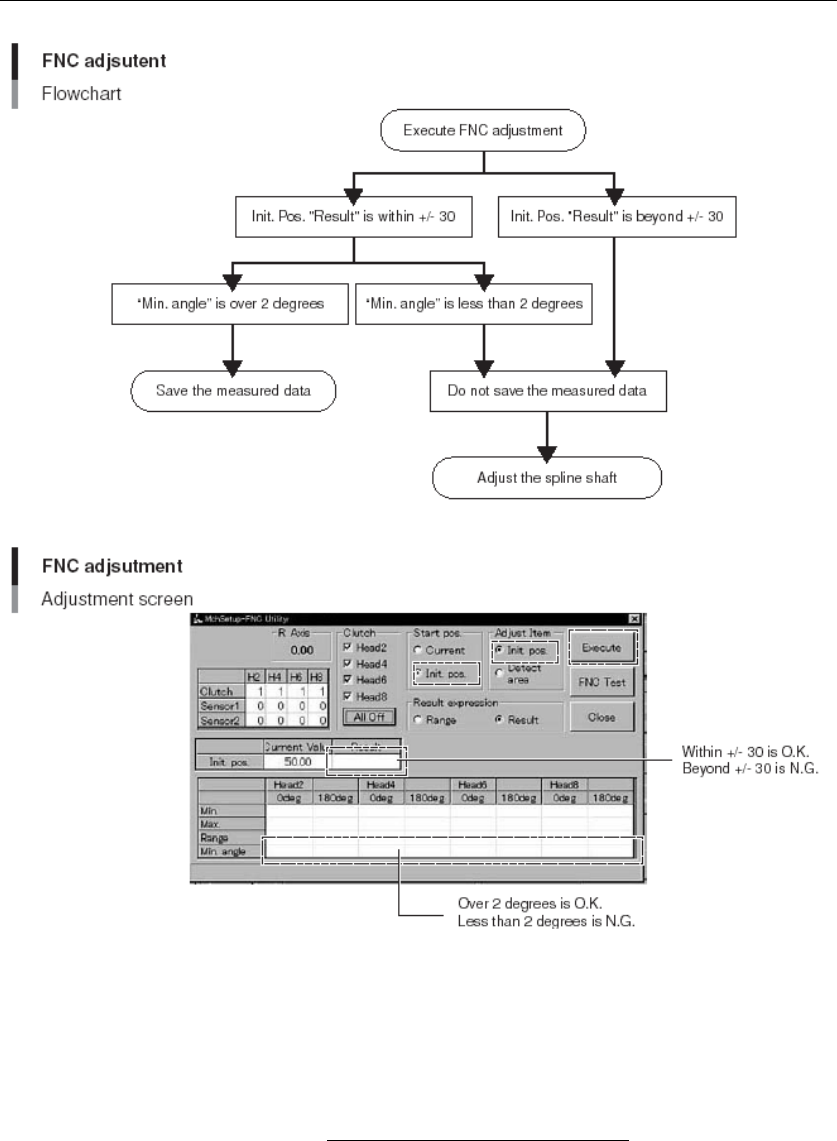

Step3 检查结果。
1. 首先传感器检测形态在图框中显示出来，红色的区域为检测到的范围。
2. 同时结果也显示出来，如果最小值在 13-17 之间，直接进入
3.FNC测试.
如果最小值大于 13-17，则
F.N.位置传感器需要进行调整，请参照 4.2 进行
调整。
3.FNC测试
Step1 确认吸嘴与其它部分没有干涉。
Step2 打开 FNC 调试界面，按下[FNC Test]键。
- 17 -
YAMAHA Xg 高级维护指导
Step3 选择测试次数及速度。
1. 选择速度为
“
60
”
，重复
“
10
”
。
2. 按下
“
Execute
”
开始执行。
Step4 完成 FNC 调试。
1. 如果没有错误出现，按下
“
Cancel
”
，如果有错误出现，需要对 FNC 做调整。
2. 按下
“
close
”
关闭 FNC 调试界面，接着按下[Exit]退出。
- 18 -
