YAMAHA Xg 高级维护指导
Chapter F 更换头部I/O板
Part1 更换头部 I/O 板
所需工具
六角扳手
十字螺刀
镊子，绑线
新的 I/O 板

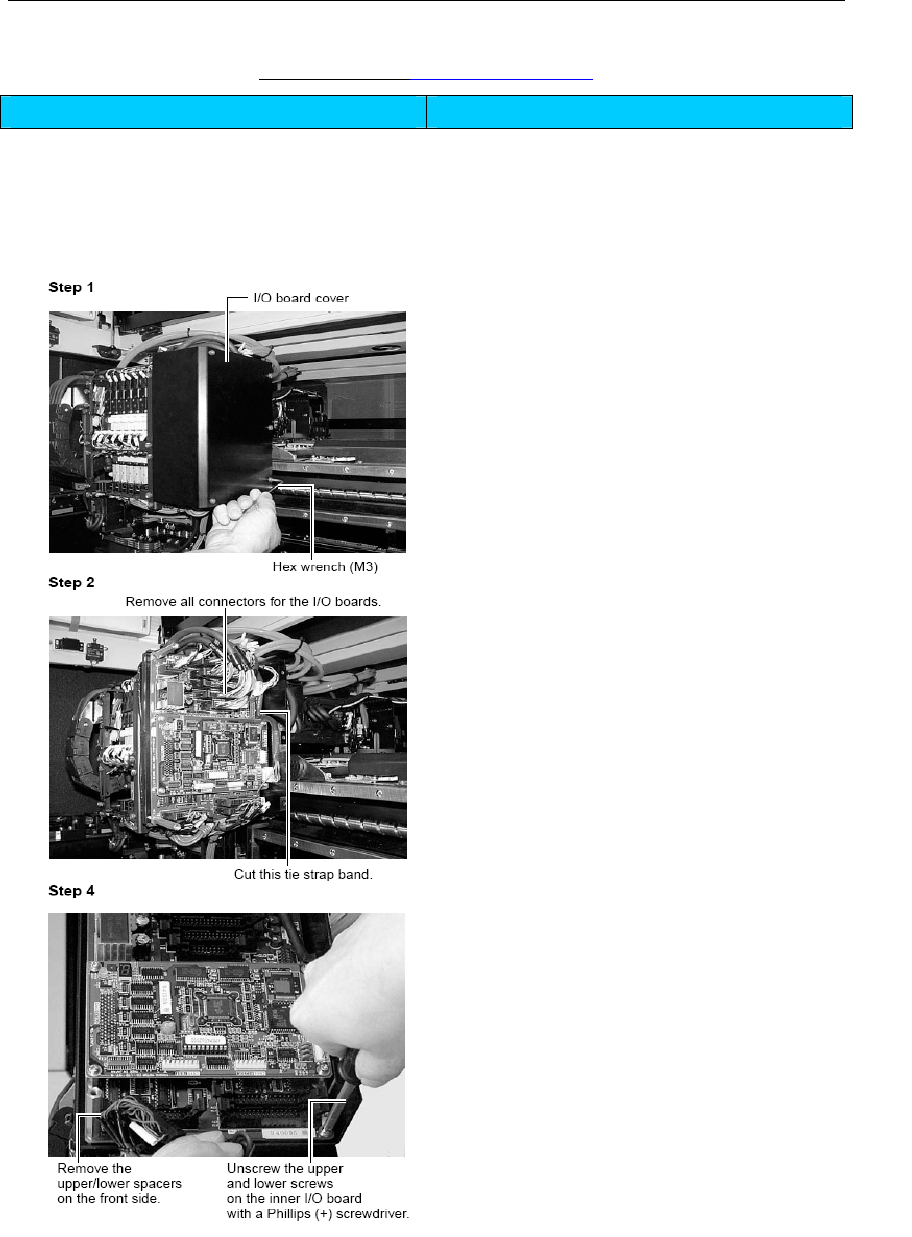

更换程序
1. 取下 I/O 板挡板
用 M4 的扳手拆下所有板挡板的螺
丝。取下挡板。
2. 摘掉所有 I/O 板上的插头
固定电缆的绑线也要剪掉。
3. 用十字螺刀拆下 I/O 板的地线
地线固定在 I/O 板的下面。
4. 拆下 I/O 板
用十字螺刀拆下 I/O 板上的螺丝。用
7mm 的扳手拆下前面的上下支架。
I/O 板现在可以取出了。
5. 安装新的 I/O 板
按相反的程序安装并接上所有的插
头。
更换 I/O 板后的调整
更换 I/O 板后，检查 I/O 显示，在手
动模式检查传感器和气动装置动
作。请参考设备“Service Manual”。
- 29 -
YAMAHA Xg 高级维护指导
- 30 -
Chapter F 其他
Part1 工具及使用原则
A.设备维护及调整工作中所使用的各类通用工具（如内六角扳手、T 型扳手、螺
丝刀、钳子、呆扳手…）应尽量选用优质工具。因为劣质工具不仅会损坏机器，
还会伤及个人，同时会增加不必要的工作量。
B.设备调整及维护的专用工具（治具）应使用原厂工具，避免使用仿制工具。
C.设备的维护及调整应严格遵循厂家或供应商提供的说明书或指导书，由经过相
应培训的人员执行。
YAMAHA Xg 高级维护指导
- 31 -
Part2 设备精度调整基础
A． YAMAHA 设备精度调整的必要性。
1． 作为高精度的贴片设备，YAMAHA Xg 系列贴片机已经完全可以实现 0.05mm 精度（重
复精度 0.03mm）的贴装。可以完成包括 0603、CSP、细间距 IC 的贴装工作。所有这
些性能的取得，是来源于设备优良的设计，精密可靠的机械结构，先进的软硬件控
制。
2． 为了保证贴片精度，设备的各部分都是严格定位，并有着绝对重要的相对关系，这
是一套行之有效的保证精度（特别是重复精度）的系统。但是，在一定情况下，当
系统内的部件作过调整或更换后，必须重新确立相对关系，而重新确立相对关系的
方法就是进行精度调整。
3． 当设备经过较大幅度的水平调整后（如设备长途运输、更换厂房、多次移动位置），
设备的驱动硬件进行更换后（丝杠、导轨、伺服马达），部分机械结构经过改动或重
新组装（贴片轴、贴片头部装配结构），光学识别系统更换、增加或重新组装（移动
镜头、复合镜头、独立镜头）。系统的精确相对关系都需要用精度调整程序进行调教。
B． YAMAHA 设备精度调整所需要的工具。
1．标准光学亮度调整板。
灰色/白色（双面）调光板，镜面调光板。
注：灰色/白色（双面）调光板可用于调整移动镜头、复合镜头的主光，同轴光、独
立镜头的主光，同轴光。
镜面调光板可用于调整复合镜头的边缘光、独立镜头的边缘光。
YG200 设备用灰色/白色（双面）调光板可用于一般 Xg 设备的调光，但由于大
小尺寸的原因，Xg 设备使用的普通调光板不能在 YG200 上使用。
2．标准玻璃板。
PCB origin Front side of machine
GLASS PCB
(KM0-M8810-100)
