Y AMAHA Xg 高级维护指导 Step3 选择测试次数及速度。 1. 选择速度为 “ 60 ” ，重复 “ 10 ” 。 2. 按下 “ Execute ” 开始执行。 Step4 完成 FNC 调试。 1. 如果没有错误出现， 按下 “ Cancel ” ， 如果有错误出现， 需要对 FNC 做调整。 2. 按下 “ close ” 关闭 FNC 调试界面，接着按下 [Exit] 退出。 - 18 -
YAMAHA Xg 高级维护指导

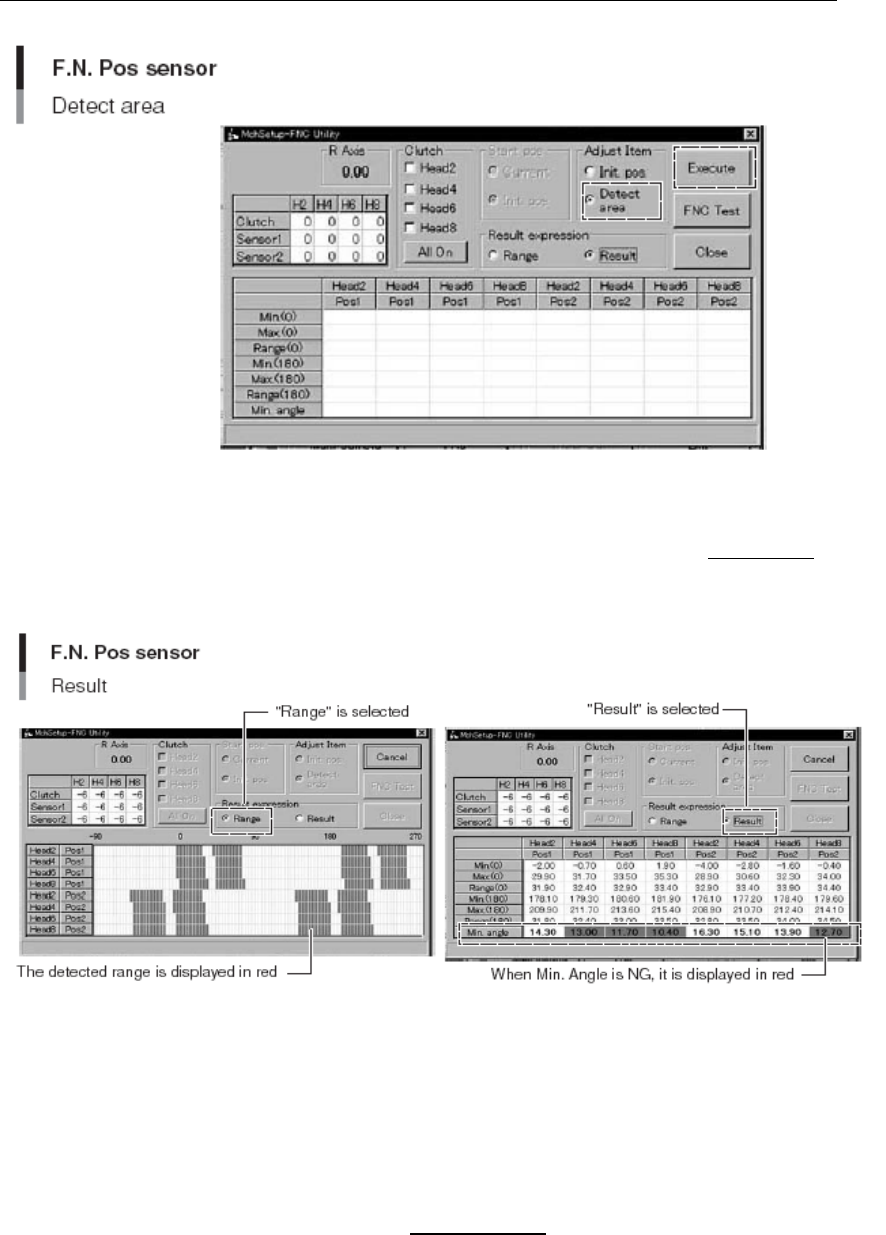

Step3 检查结果。
1. 首先传感器检测形态在图框中显示出来，红色的区域为检测到的范围。
2. 同时结果也显示出来，如果最小值在 13-17 之间，直接进入
3.FNC测试.
如果最小值大于 13-17，则
F.N.位置传感器需要进行调整，请参照 4.2 进行
调整。
3.FNC测试
Step1 确认吸嘴与其它部分没有干涉。
Step2 打开 FNC 调试界面，按下[FNC Test]键。
- 17 -
YAMAHA Xg 高级维护指导

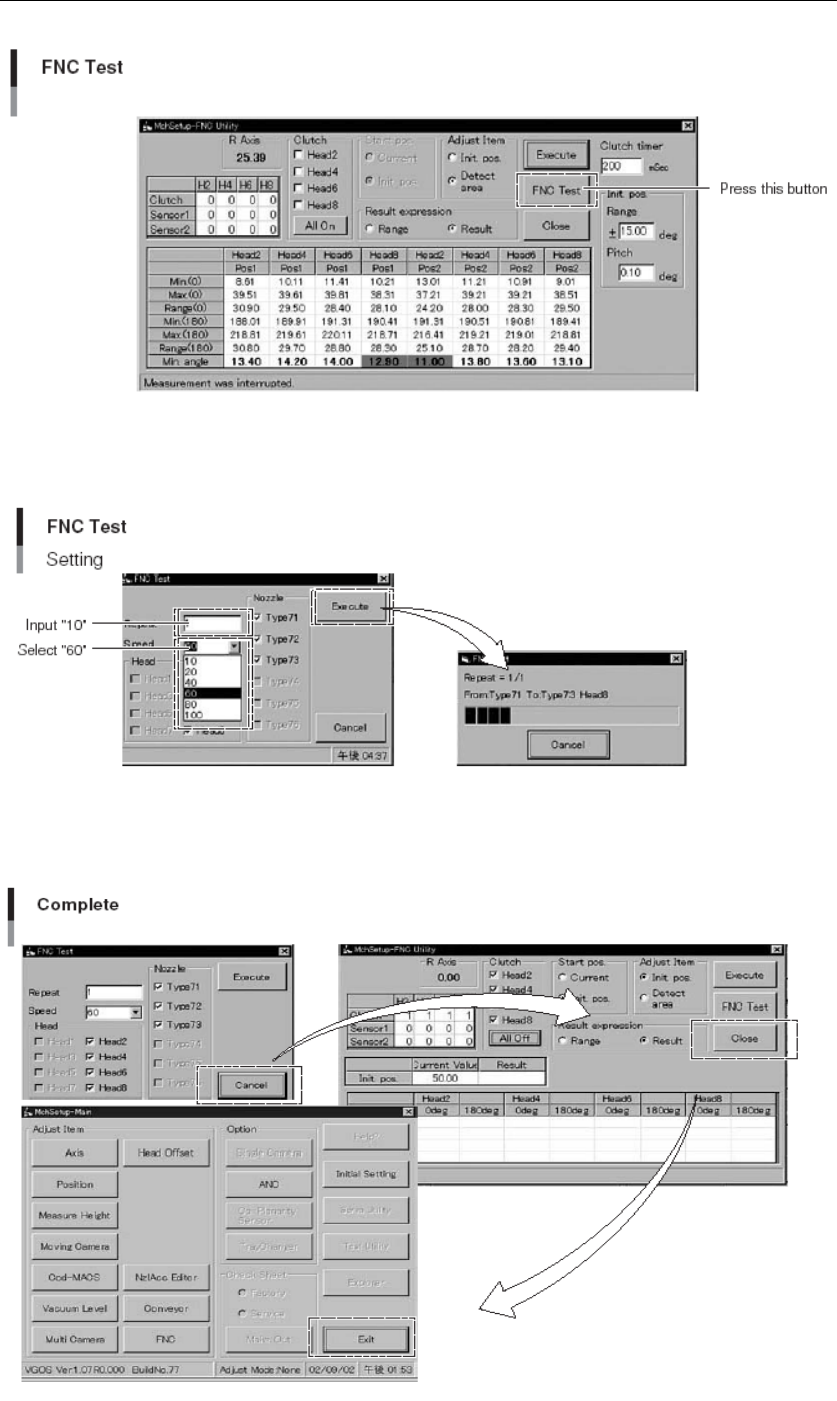

Step3 选择测试次数及速度。
1. 选择速度为
“
60
”
，重复
“
10
”
。
2. 按下
“
Execute
”
开始执行。
Step4 完成 FNC 调试。
1. 如果没有错误出现，按下
“
Cancel
”
，如果有错误出现，需要对 FNC 做调整。
2. 按下
“
close
”
关闭 FNC 调试界面，接着按下[Exit]退出。
- 18 -
YAMAHA Xg 高级维护指导
4.机械调整

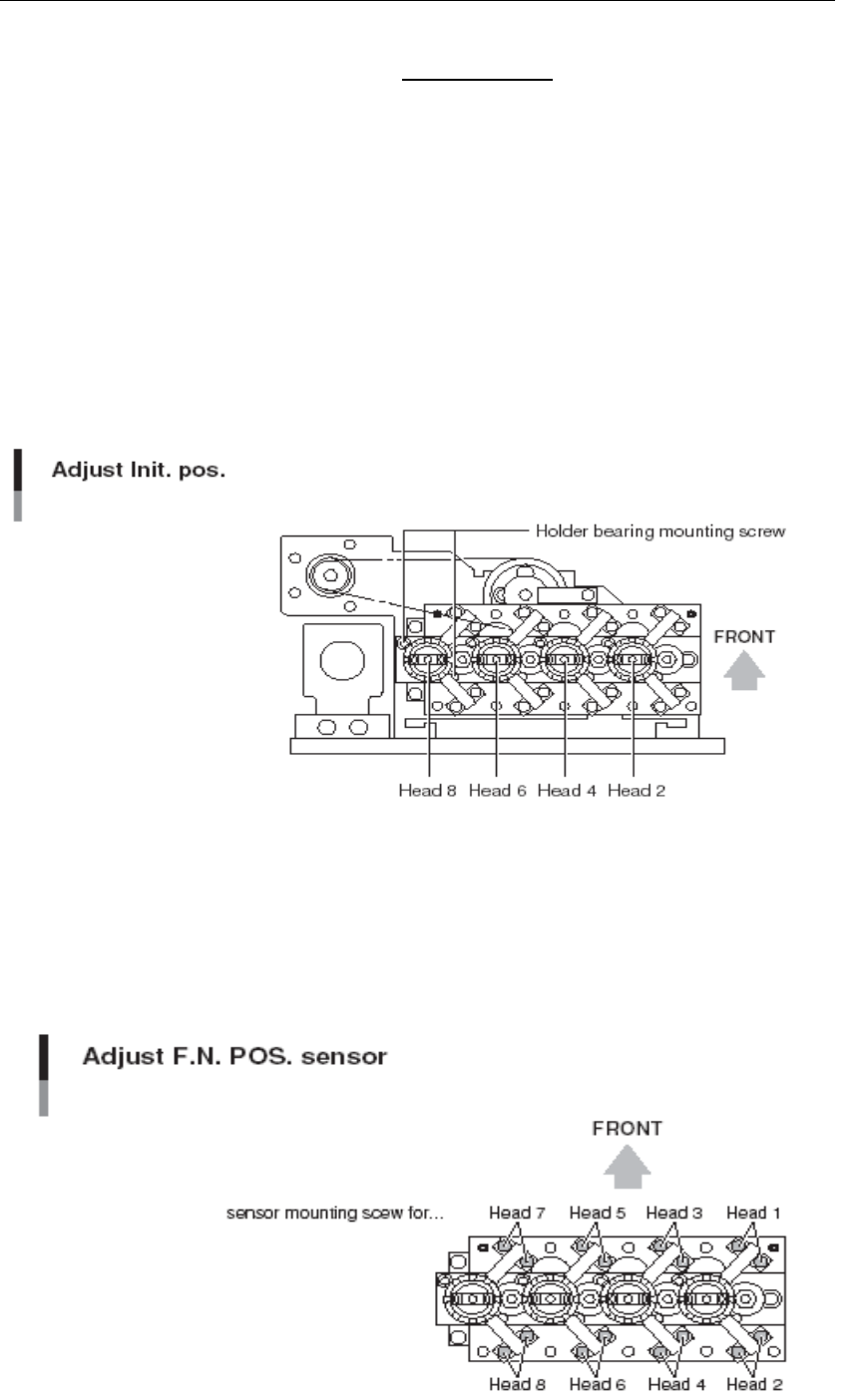

4.1 调整初始位置
如果
“
Result”不在-30 到+30 之间或最小值小于 2 度，需要调整 splice shaft 的位置，调试 splice
shaft
位置要求将 splice shaft 轴上的定位孔都一致冲前（需要 R 轴定位工具）当回完原点后。
Step1 松开 F.N. sensor 的盖子。
Step2 松开 F.N. sensor 支架。
Step3 松开 spline 轴的固定螺栓。
Step4 旋转 Holder bearing 来调整位置。调整完成后拧紧螺栓。
Step5 调试初始位置以确认在特定的位置内，安装好 F.N. sensor,调整
F.N. sensor。
4.2 调试 F.N. pos. sensor
如果最小值大于 13-17，则 F.N.位置传感器需要进行调整
Step1 松开 F.N. sensor 的盖子。
Step2 松开 spline 轴的固定螺栓。
Step3 调整 sensor 位置使传感器处于良好的状态。
Step4 做“2.检查 F.N.位置传感器”调整。
注 1：此处的 FNC 的调整是处于各 FNC 头的一致性没有变动的前提下。如果各
