Y AMAHA Xg 高级维护指导 - 13 - Part2 FNC 及 ANC 调整 1 检查和调整初始位置 Step 1 回原点。 Step 2 在基础界面下，按下[Utilities]键进入调试模式。 1 ． 当更改用户画面出现时，选择 “ Operator ” 并按 “ OK ” 。 2 ． 当 “‘Operator’ cannot save the machine data. Are you sure?” 出现时，按下 “ O…
YAMAHA Xg 高级维护指导
4. 移除 R 轴皮带.
5. 安装新皮带.
6. 锁紧皮带张紧螺栓.
向外侧拉紧 R 轴马达的
同时锁紧张紧螺栓
7. 检查皮带张紧.
按压皮带中心，检查张紧
度（松弛度大约 3~5mm）.
8. 重新安装吸嘴传感器
及 R 轴原点传感器至
其原始位置.
■ 更换 R 轴皮带后的相关调
整
调整 R 轴初始位置.
调整 FNC.
调整 ANC.
- 12 -
YAMAHA Xg 高级维护指导
- 13 -
Part2 FNC 及 ANC 调整
1 检查和调整初始位置
Step 1 回原点。
Step 2 在基础界面下，按下[Utilities]键进入调试模式。
1． 当更改用户画面出现时，选择
“
Operator
”
并按
“
OK
”
。
2． 当
“‘Operator’ cannot save the machine data. Are you sure?”出现时，按下
“
OK
”
。
3． 设备设定界面出现。

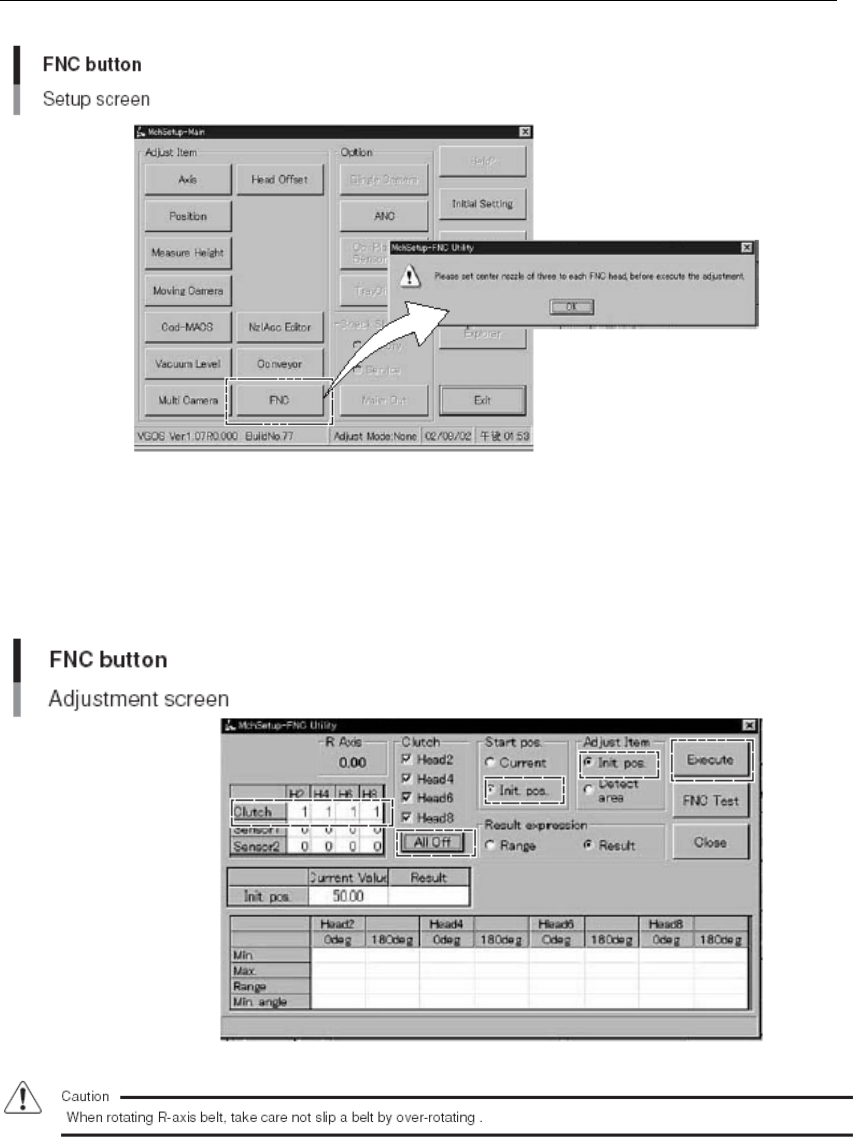

Step 3 打开[FNC]设定界面。
1. 按下[FNC]按键。
2. 当
“
Please set center nozzle of three to each FNC head before Execute adjustment”
信息出现时，按
“
OK
”
。
YAMAHA Xg 高级维护指导
Step4 将 72F（79F）吸嘴移动至底部。
1. 当 72F
（
79F
）
吸嘴不在底部时，在 FNC 调试界面中点击
“
Clutch
”
控制，使
相应的
Clutch 阀工作。
2. 转动 R 轴皮带移动 72F（79F）吸嘴到底部。
3. 当
72F
（
79F
）
吸嘴处于底部后，关闭 Clutch 阀。
Step5 开始调试。
1. 旋转 R 轴皮带，使 FNC 伞状齿轮面向前（在急停状态下）。
2. 按下
“
ALL ON
”
键，使 Clutch2、4、6、8 处于“1”。
3. 在
“
Start pos.
”
确认
“
Init. pos”被选择。
4.
在
“
Adjust Item”确认
“
Init. Pos”被选择。
5.
按下[EXECUTE]键开始调整。
Step6 检查结果。
- 14 -
