YAMAHA Xg 高级维护指导
Chapter E 更换汽缸（piston）及密封圈
Part1 更换汽缸（piston）及密封圈
所需工具
T 型扳手（M2.5，M3）
六角扳手
镊子，绑线
新的胶圈（piston packing:
KM1-Mxxxx, plug packing:
KM1-Mxxx）
硅油
M3 螺丝
更换程序
1. 剪掉头组件上面支架固定
电缆用的两个绑线
2. 拆下头下位传感器
1） M3 的扳手拆下固定头下位
传感器支架的二个螺钉。拆
下传感器挡板。
2） 剪断固定头下位传感器电
缆到头部支架的绑线。
3） 拆下头下位传感器支架，取
出里面的限位挡板。
3. 拆掉所有的插头如头上下
电磁阀和边上的电磁阀插
头
拆掉所有的插头，包括头上下电
磁阀，真空阀，真空传感器，和
离合电磁阀插头。
4. 拆掉前面头组件和上面支
架的所有螺丝
- 26 -
YAMAHA Xg 高级维护指导
5. 关掉气源，拆下气管
关掉机器左下角的气源开关
后，拆掉连接真空阀的气管（直
径 8mm）如下。
1） 剪掉固定气管的绑线。
2） 在真空阀左侧的连接头处拆下
气管。
3） 拆掉真空阀右侧的气管。

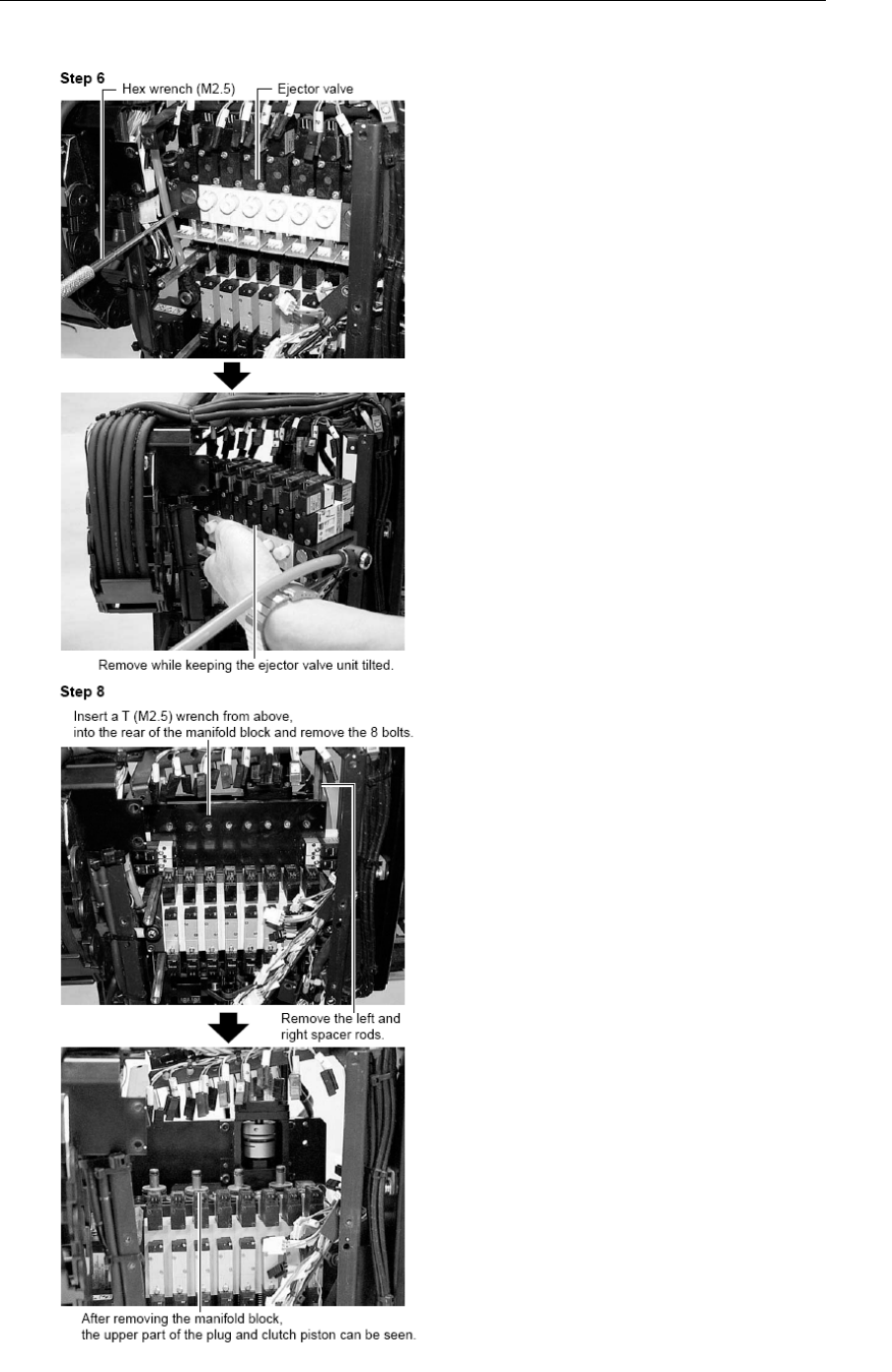

6. 拆下真空阀
用 M2.5 的扳手拆下固定真空阀单元
的四个螺钉。然后取出真空阀单元。
注
头组件盖板支架尽可能打开
，
取出时头上下电磁阀单元应略
有倾斜。
提示
真空阀单元连接气孔处有密封
胶圈
，
更换离合电磁阀时不要
将这些胶圈丢掉。
7. 拆下左上和右上位置的气路块
支撑杆
用一个 7mm 的扳手将支撑杆松开。
如必要，剪掉碍事的绑线。
8. 拆下气路块
从上面用 M2.5 的 T 型扳手拆下固定
气路块的 8 个螺丝，从头部上拆下气
路块。现在可以看到汽缸堵和汽缸
杆。
注
取下螺丝后
，
慢慢的往上抬气
路块
，
不要碰到其它的线与支
架。
提示
真空阀单元连接气孔处有密封
胶圈，不要将这些胶圈丢掉。
- 27 -
YAMAHA Xg 高级维护指导

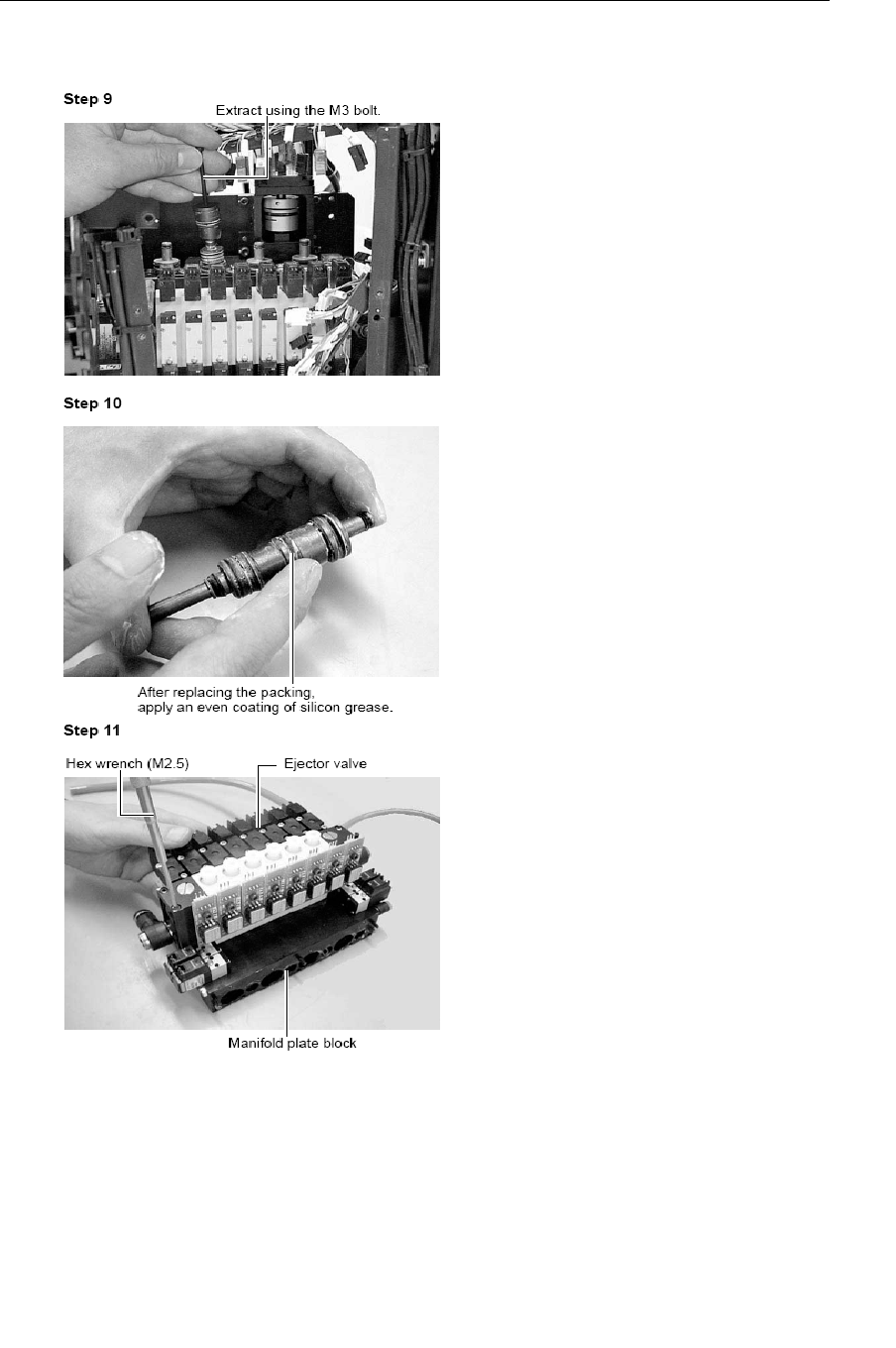

9. 抽出汽缸堵和汽缸杆
注
用 M3 螺丝拧到丝扣里
，
很容
易抽出汽缸堵和汽缸杆。
10. 更换胶圈
检查汽缸堵和汽缸杆的 O 型圈和
Y 型胶圈的磨损程度，如果坏了就
要更换。如果需加油，就在上面涂
上一层硅油。
11. 重装真空阀回气路块
用 M2.5 的扳手紧上 4 个螺丝固定
真空阀，重装第七步拆下来的支撑
杆。
12. 重装气路块回其初始位置
重装时要保证定位销卡好，然后用
M2.5 的扳手紧上 8 个螺丝。
注
当重装气路块回其初始位置
时
，
头组件盖板支架尽可能打
开
，
并从左面放入
，
卡好
，
必
要时，拉一个临时灯。
13. 重新连接真空阀气管回其初
始位置
1） 将右边的气管插到后面的连
接头（直径 8mm）。
2） 将气管（直径 8mm）插到真
空阀左边的连接头。
3） 打开气源开关。
14. 安装盖板支架和所有插头回
其初始位置
按相反程序执行上面第一到第四
步。气管和电缆放回初始位置后用
绑线固定
更换汽缸轴密封圈后的调整
吸料真空水平值
头部 I/O 操作
FNC 初始位置
