Y AMAHA Xg 高级维护指导 完成调光后选择“Scale” ，分别调节复合镜头。 其中元件号选择“11” ，该号码为“Mch_Setup”程序中元件信息中的 11 号元件（QFP68_0.65） ，即玻 璃 QFP 元件。 注： 如果使用的玻璃元件为背面贴纸类型的， 首先需要将 “Machine” 中 “Adjust mode ” 改为 “Adjust mode 2 ” 。 完成“Scale”调节后，选择“Camera Posit…
YAMAHA Xg 高级维护指导
完成调光后，可以直接调整移动镜头 Scale。
“Mark No”项中选择“1”，对应着“Mch_Setup”程序中标记点信息中的 1 号标记点，这里的 1 号 Mark 指
的是玻璃板上的 0.5mm 的黑色圆形标记点。
5） 选择“Multi Camera”项调节复合镜头的发光体亮度。
使用 X4 型吸嘴将调光板吸取，首先使灰色面向下（主体部分应为灰色）该颜色调节主光；依据
提示将白色面向下，调节同轴光；更换镜面板使镜面向上，调节边缘光。光亮度部分调节为自
动进行。
注：一般 Xg 设备有两个复合镜头，一般在正操作面的为 Multi 1,后操作面的为 Multi2。YG200
设备有 4 个复合镜头，按 Stage 号分别为 1、2、3、4，调光使用小号的调光板。
复合镜头的边缘光在某些机种内为选项，应依据实际情况调节。
- 36 -
YAMAHA Xg 高级维护指导
完成调光后选择“Scale”，分别调节复合镜头。
其中元件号选择“11”，该号码为“Mch_Setup”程序中元件信息中的 11 号元件（QFP68_0.65），即玻
璃 QFP 元件。

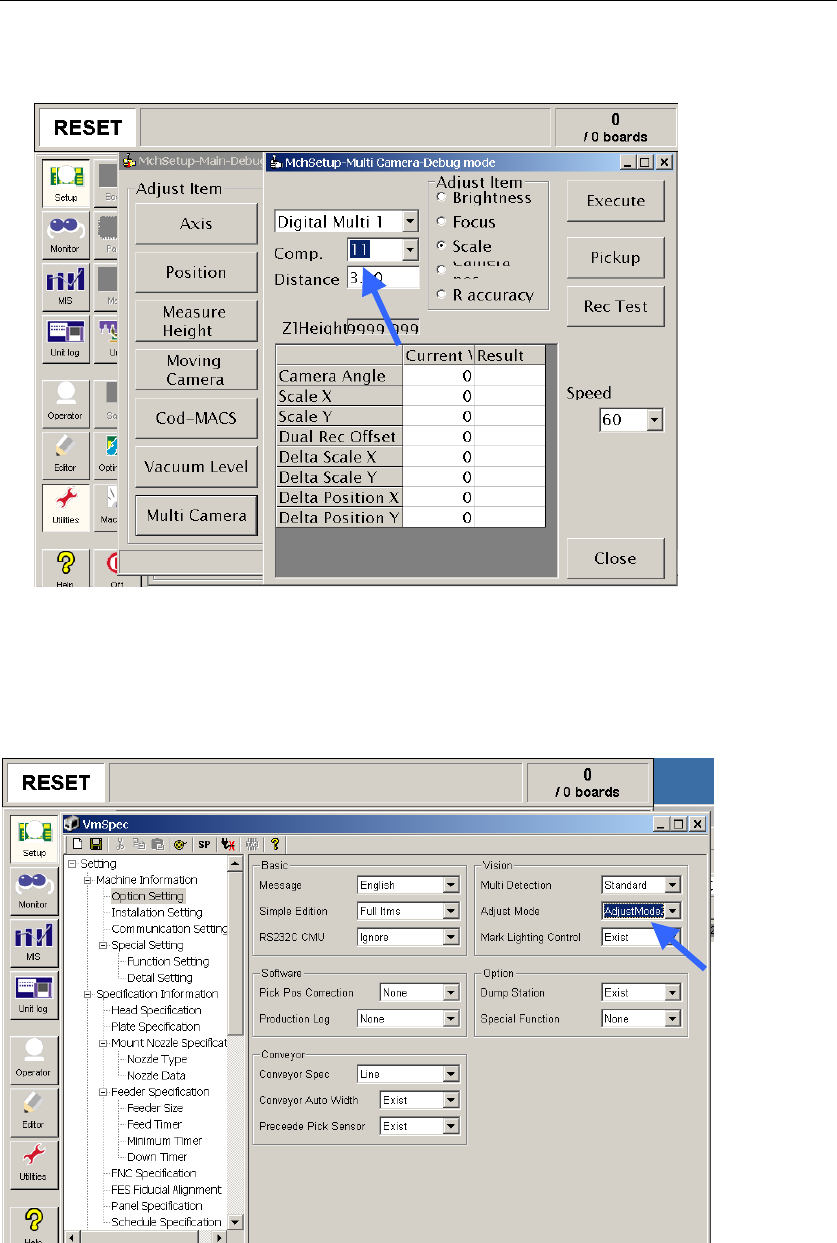

注：如果使用的玻璃元件为背面贴纸类型的，首先需要将“Machine”中“Adjust mode”改为“Adjust mode 2”。
完成“Scale”调节后，选择“Camera Position”调节 MACS。
- 37 -
YAMAHA Xg 高级维护指导
6） 独立镜头调节。
首先调节发光体光亮度。
调节方式与复合镜头类似。
完成调光后，选择“scale”进行调节。
其中元件选择“12”，对应“Mch_Setup”中元件信息中的“12”号元件（QFP68_0.65 独立识别模式）
