Y AMAHA Xg 高级维护指导 16 打开气源。 17 检查每一个轴的朝向。 转动 R 轴皮带 ，检查各轴朝 向 . 18 将头下降传感器装回。 ■ 后期调整 F N C 初始位置。 F N C 传感器。 A N C 调整。 （参照 Chapter C part2 ） - 25 -
YAMAHA Xg 高级维护指导
- 24 -

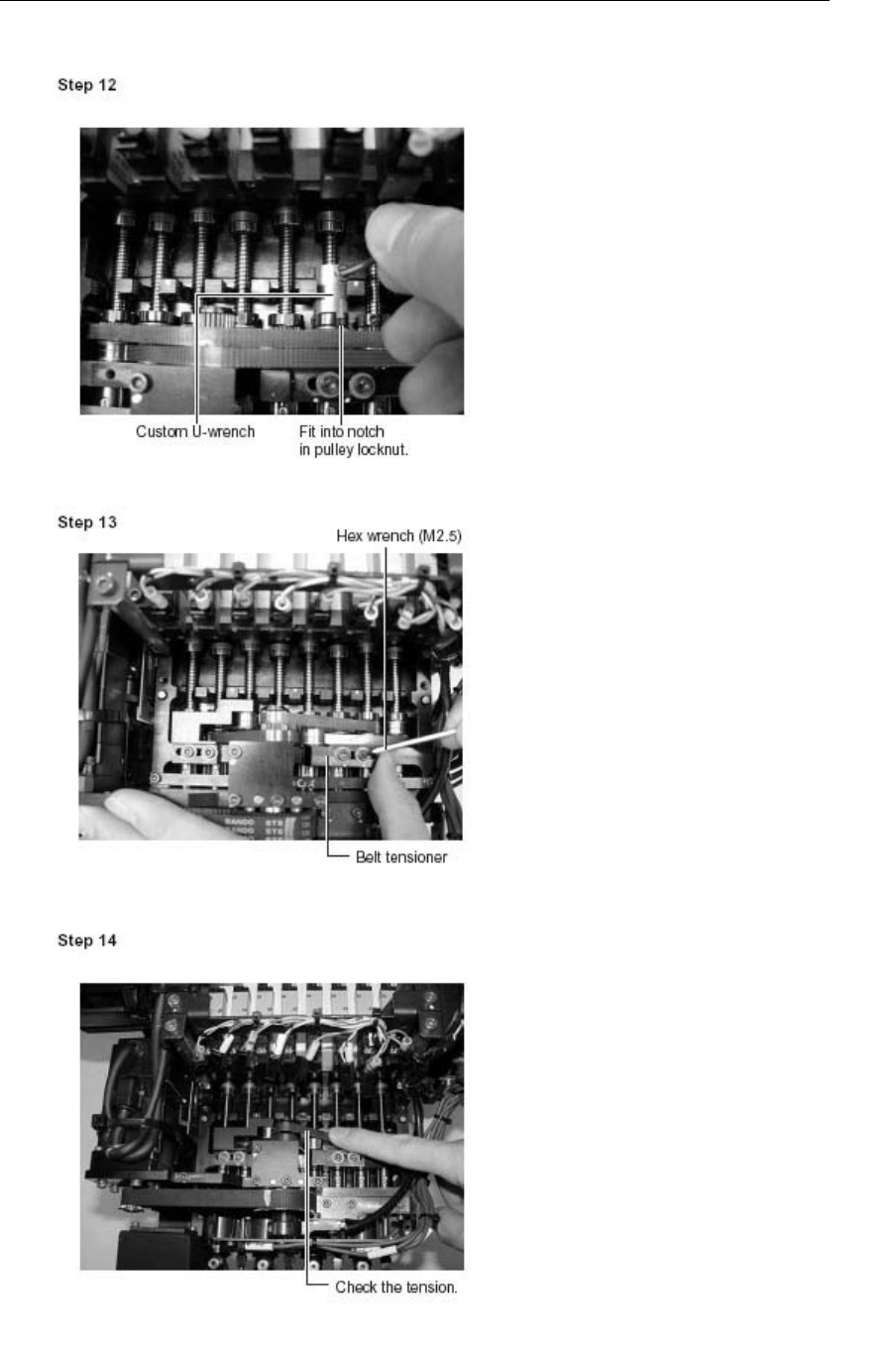

12 锁紧皮带轮定位螺母。
使用 U 型扳手锁紧螺母.
13 确认张紧两根皮带。
首先确认皮带已经和皮带轮
良好配合.
将下皮带张紧块向左推以张
紧皮带，确认张紧后锁紧张紧
块.
将上皮带张紧块向右推以张
紧皮带，确认张紧后锁紧张紧
块.
14 检查皮带张紧。
用手指轻按皮带中部，感觉皮
带有一定弹性.
15 上紧皮带轮定位螺母。
使用 U 型扳手锁紧定位螺母.
参照第 11 步移开 R 轴定位工
具.
用 M1.5 内六角扳手将定位螺
母上的顶丝锁紧.
YAMAHA Xg 高级维护指导
16 打开气源。

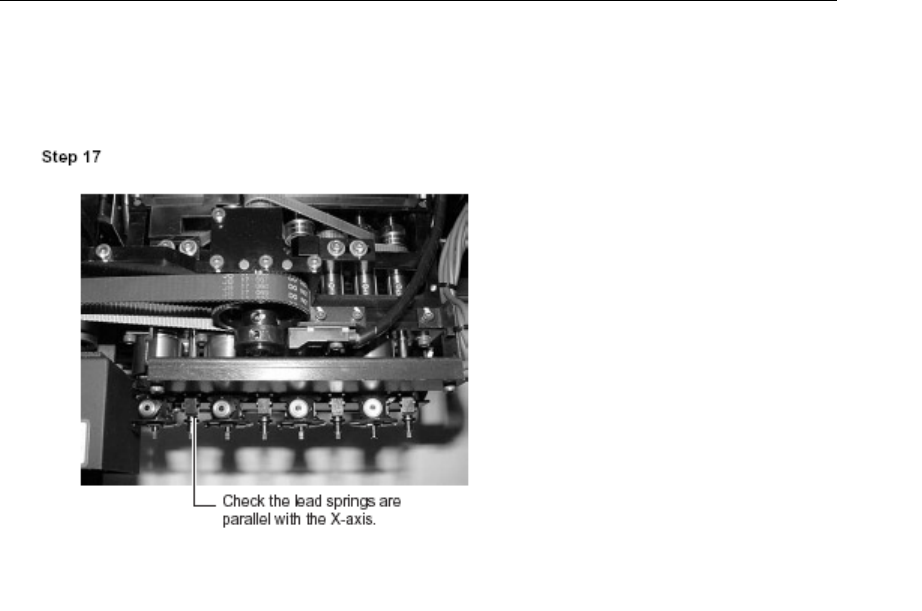

17 检查每一个轴的朝向。
转动 R 轴皮带，检查各轴朝
向.
18 将头下降传感器装回。
■ 后期调整
FNC 初始位置。
FNC 传感器。
ANC 调整。
（参照 Chapter C part2）
- 25 -
YAMAHA Xg 高级维护指导
Chapter E 更换汽缸（piston）及密封圈
Part1 更换汽缸（piston）及密封圈
所需工具
T 型扳手（M2.5，M3）
六角扳手
镊子，绑线
新的胶圈（piston packing:
KM1-Mxxxx, plug packing:
KM1-Mxxx）
硅油
M3 螺丝
更换程序

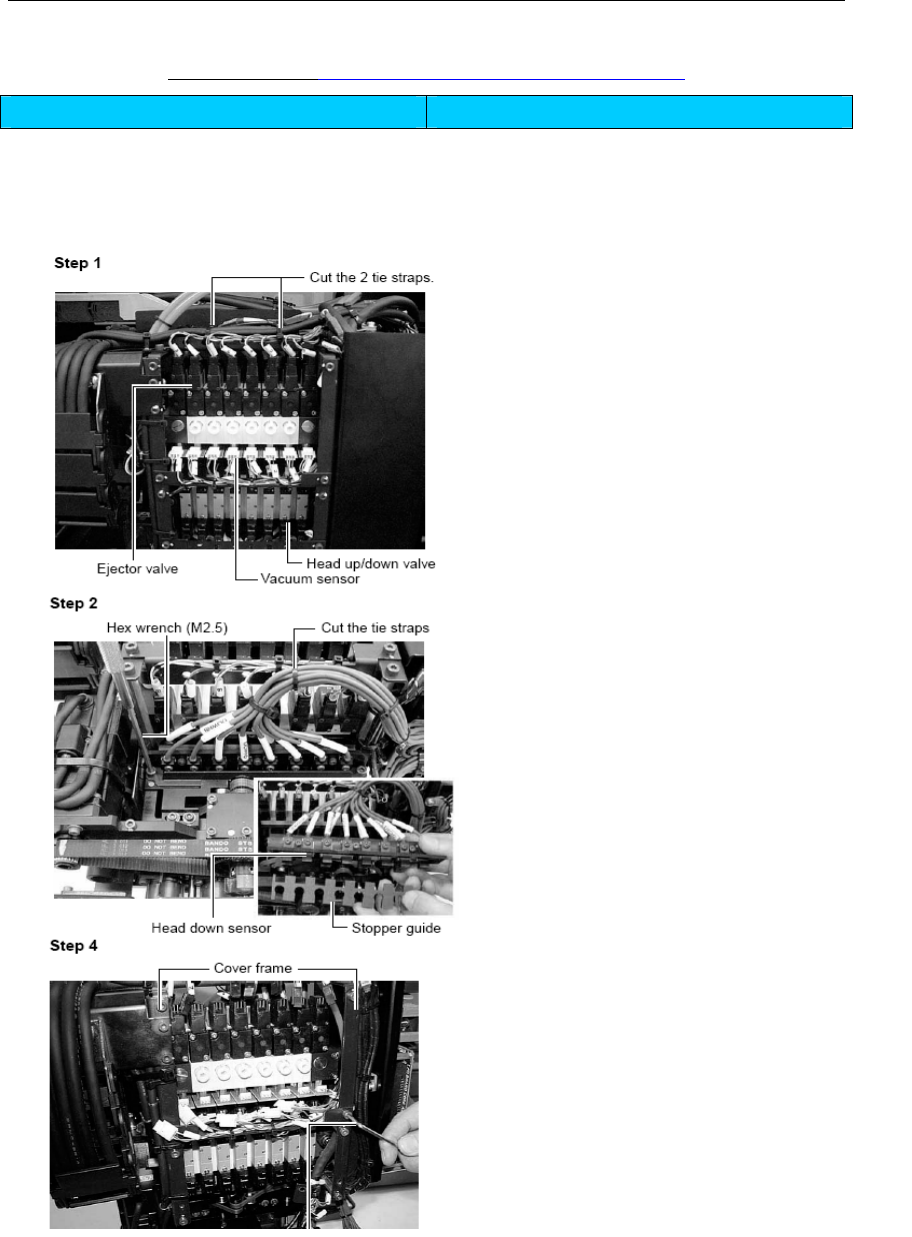

1. 剪掉头组件上面支架固定
电缆用的两个绑线
2. 拆下头下位传感器
1） M3 的扳手拆下固定头下位
传感器支架的二个螺钉。拆
下传感器挡板。
2） 剪断固定头下位传感器电
缆到头部支架的绑线。
3） 拆下头下位传感器支架，取
出里面的限位挡板。
3. 拆掉所有的插头如头上下
电磁阀和边上的电磁阀插
头
拆掉所有的插头，包括头上下电
磁阀，真空阀，真空传感器，和
离合电磁阀插头。
4. 拆掉前面头组件和上面支
架的所有螺丝
