Y AMAHA Xg 高级维护指导 2.检查F.N.位置传感器 Step1 打开 FNC 调整界面。 Step2 进行 F.N.位置传感器的检查。 1. 在 “ Adjust item ” 中选择 “ Init. Pos ” 项。 2. 按下 “ Execute ” 开始测试。 - 16 -
YAMAHA Xg 高级维护指导

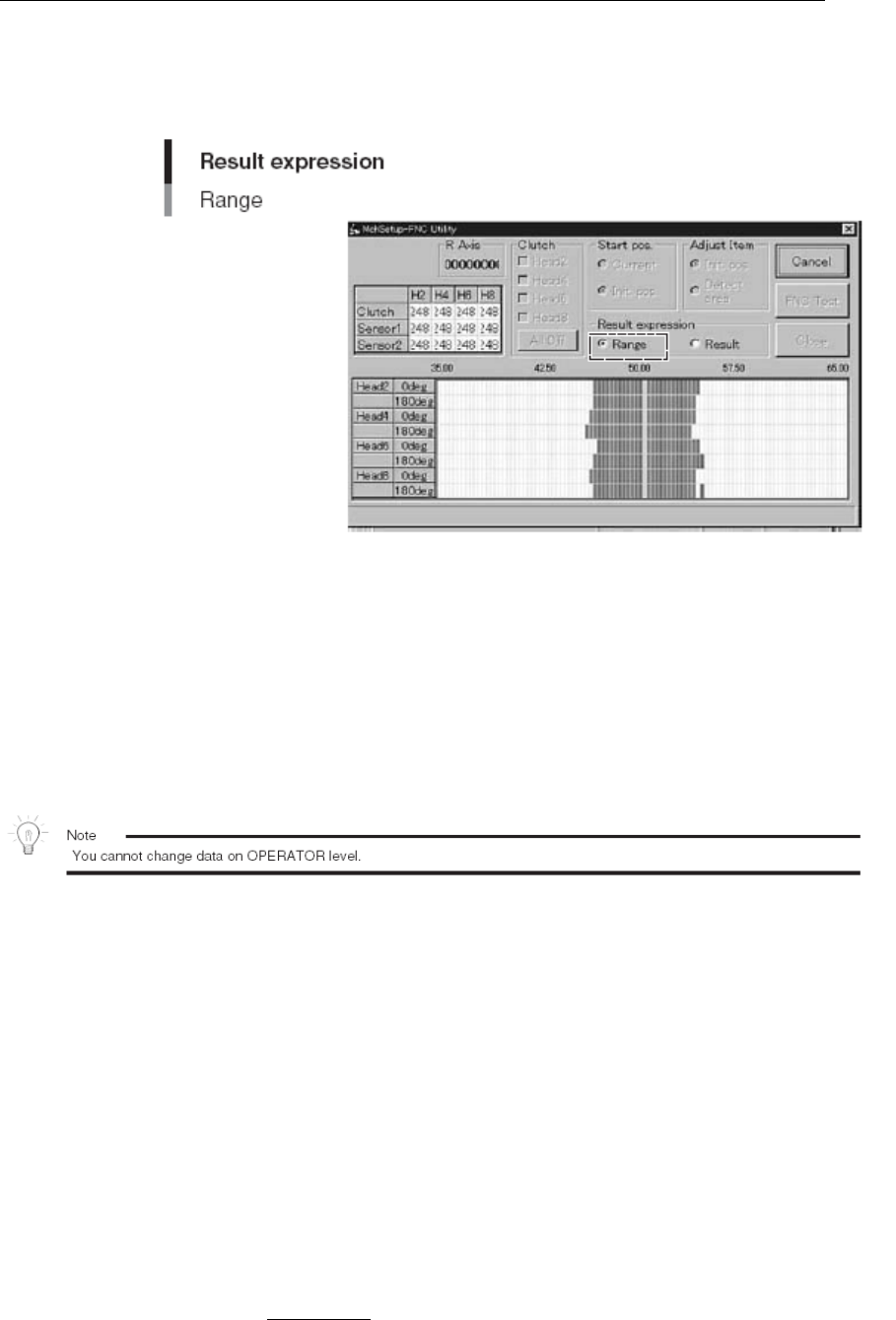

1. 当“Result expression”选项中
“
Range”被选中，sensor 检测状态会有相应的图
形显示。红色区域指示检测角度。灰色区域指示是当关掉
sensor 后的检测
区域。
2. 当
“
Result expression”选项中
“
Result
”
被选中，每一个传感器的检测角度会
显示出来。当
“
Min. angle
”
大于 2 度时，初始位置没有问题。当小于 2 度
时，
FNC 初始位置需要调整。
Step7 结束操作
。
当提示界面出现后，按下
“
OK
”
或
“
YES
”
。
当提示为
“
No need to change init. Pos
”
时，调整相应结束。
如果提示为
“
Need to change init. Pos?
”
时，需要做下一步的调整。
Step8 在基础界面下，按下[Utilities]键进入调试模式。
1. 选择
“
supervisor
”
的操作级别，输入密码
“
specialist”。
2. 点击
“
OK
”
，进入调整界面。
Step9 重复 3-5 步。
Step10 在“Result expression”选项中选中“Result”，并按下“Execute
”
键。
1. 每一个传感器检测角度显示出来，并提示
“
Do you want to save the measured
data
”
。
2. 如果
“
Result”在-30 到+30 之间或最小值大于 2 度，按
“
OK
”
结束。
3. 如果
“
Result”不在-30 到+30 之间或最小值小于 2 度，需要调整splice shaft 的
位置（参照
4.机械调整）。
- 15 -
YAMAHA Xg 高级维护指导
2.检查F.N.位置传感器
Step1 打开 FNC 调整界面。
Step2 进行 F.N.位置传感器的检查。
1. 在
“
Adjust item
”
中选择
“
Init. Pos
”
项。
2. 按下
“
Execute
”
开始测试。
- 16 -
YAMAHA Xg 高级维护指导
Step3 检查结果。
1. 首先传感器检测形态在图框中显示出来，红色的区域为检测到的范围。
2. 同时结果也显示出来，如果最小值在 13-17 之间，直接进入
3.FNC测试.
如果最小值大于 13-17，则
F.N.位置传感器需要进行调整，请参照 4.2 进行
调整。
3.FNC测试
Step1 确认吸嘴与其它部分没有干涉。
Step2 打开 FNC 调试界面，按下[FNC Test]键。
