Y AMAHA Xg 高级维护指导 校正程序运行后选择 “Result” 项， 按下 “Result” 按键， 检查在 “Result” 项中所计 算结果， 其中 “INDEX1” 及 “INDEX2” 数值如果<1.000， 按下 “Fe edback” 键进行反馈。 屏幕提示自动计算所有数值，按“CLEAR”键，然后点“SAVE”键，进行反馈。 - 44 -
YAMAHA Xg 高级维护指导
在玻璃板相应贴装位置粘双面胶带，再次检查定位，准备贴装。

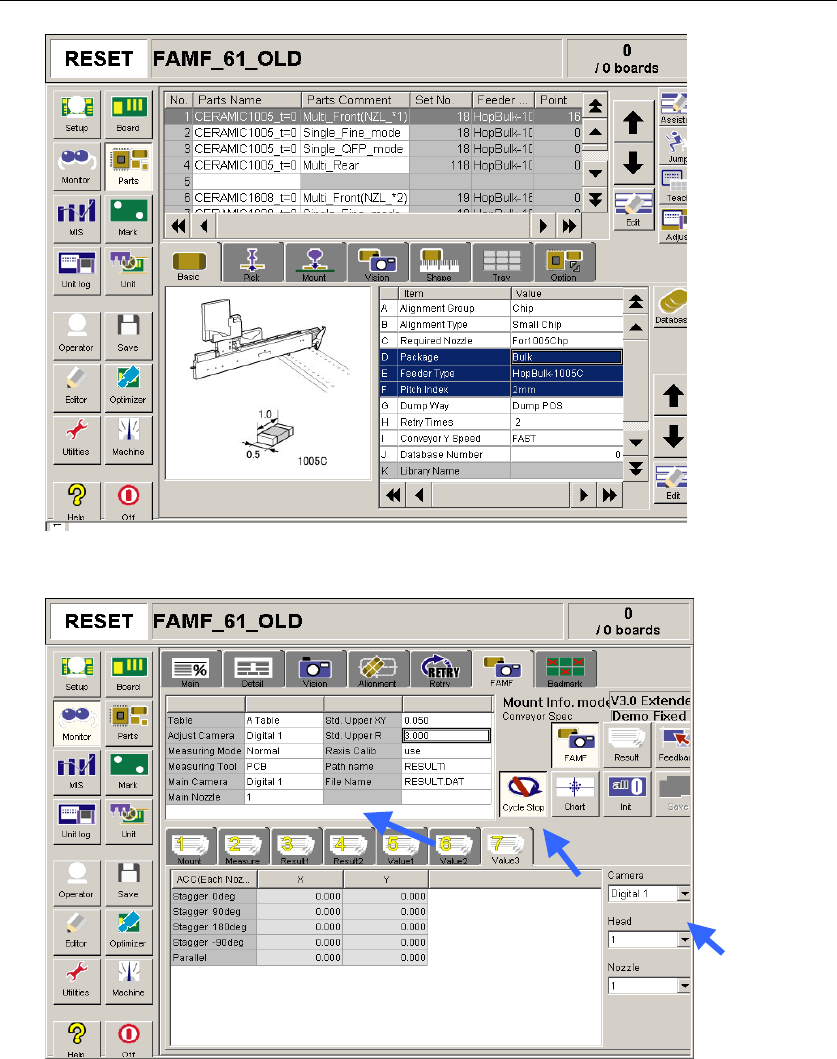

在上图画面内按下“Cycle Stop”键，更改相应参数。
注：要指定需要调整的镜头、吸嘴及反馈用的基准数值。
1． 主镜头为“Digital 1”（这里的 Digital 镜头既复合镜头，Analog 镜头既独立镜头）。
2． 首先需要调整的镜头为“Digital 1”，依次为“Digital 2”、“Analog 1”。
3． 主吸嘴在调整 Digital 镜头时为“1”，在调整 Analog 镜头时为“4”。
4． 需要调整的吸嘴的设定根据调试相应的吸嘴来调整。
5． 调整模式设定在调试主吸嘴时为“Normal”，调试其他吸嘴时为“Each Nozzle”。
6． 当测试“1”类吸嘴时基准数值的设定为：XY0.05，R3.000 Raxis Cali=not use；“2”（“9”）
类吸嘴：XY1.000，R2.000 Raxis Cali=not use；“3”类吸嘴：XY0.04，R1.00 Raxis Cali=use;
“4”类吸嘴：XY0.04,R0.17 Raxis Cali=use; “5”类吸嘴：XY0.04，R0.17 Raxis Cali=use
7． 在“Camera”项内选用相应的设定。
- 43 -
YAMAHA Xg 高级维护指导

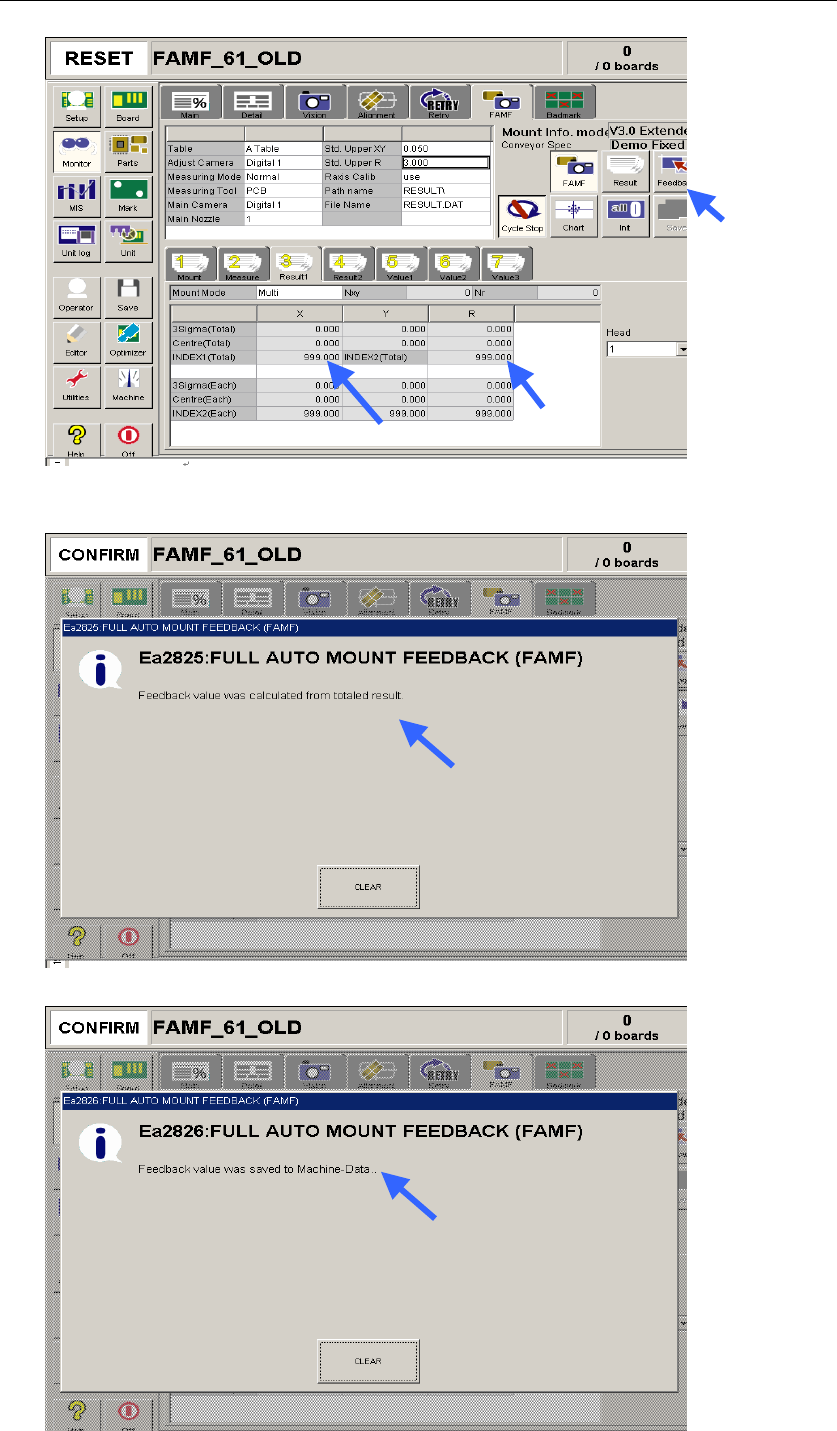

校正程序运行后选择“Result”项，按下“Result”按键，检查在“Result”项中所计
算结果，其中“INDEX1”及“INDEX2”数值如果<1.000，按下“Feedback”键进行反馈。
屏幕提示自动计算所有数值，按“CLEAR”键，然后点“SAVE”键，进行反馈。
- 44 -
YAMAHA Xg 高级维护指导

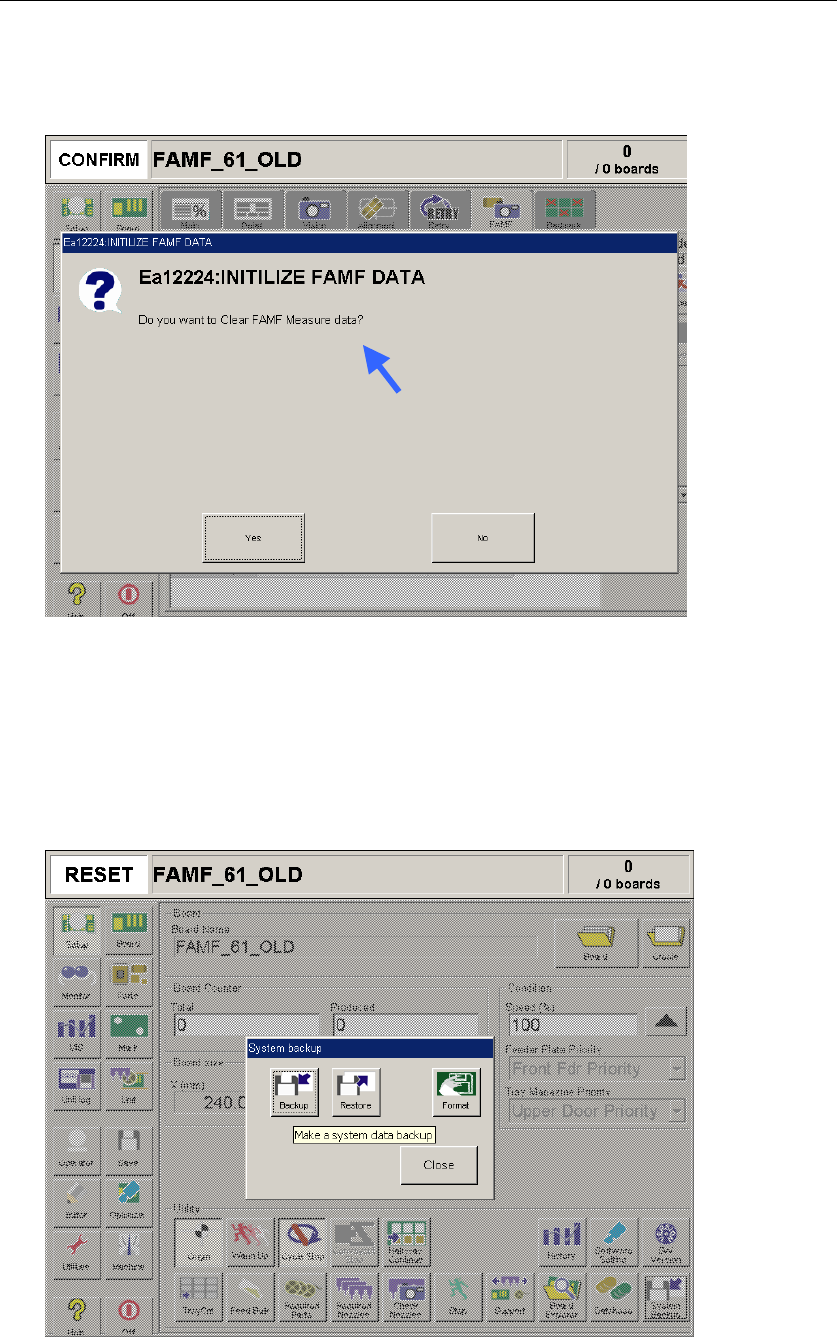

关闭画面，再一次进行贴装反馈，直到“INDEX1”及“INDEX2”数值如果≥1.000，这
一项反馈工作完成，此时不必点“SAVE”键进行反馈而是直接点“Inil”键清除测量数
据并将测量结果存盘。
依次完成所有的调整步骤
9） 将先前所有的特殊改动改回正常参数。
10） 关闭“Monitor”界面，点“SW Version”键，待“Version”画面出现后再关闭。
11） 备份系统参数。
点“System Backup”键，放入 3.5 软盘，备份系统参数。
- 45 -
