3.3.6 坐标的调整
调整并编辑 Sequence 数据。
可以通过右击作业区内电路板图像追加元件 ( 右击 )。
双击电路板上的元件可打开对应的元件号码。
元件总数以及被选元件的数量会显示在画面下方的状态栏内。

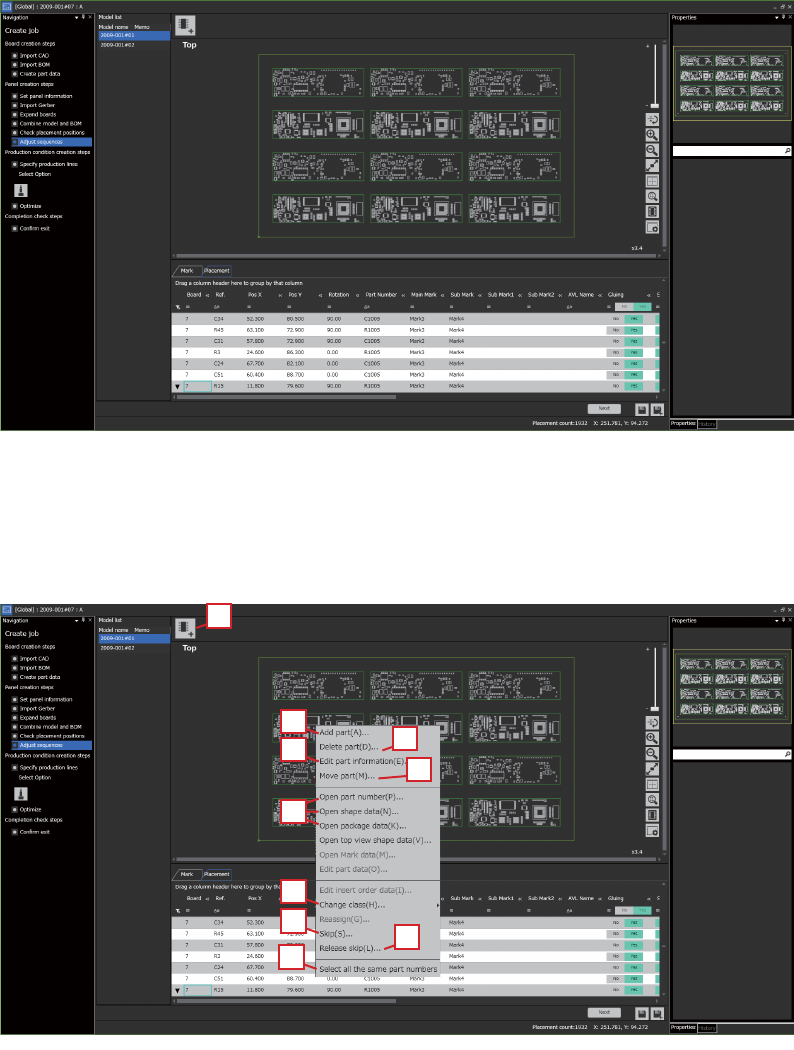

坐标修正的操作方法
介绍坐标修正的操作方法。
41PRG-0067-Eb
41PRG-0158-Eb
a.
b.
c.
d.
f.
g.
h.
e.
a.
i.
3. Job 管理 OPE-NEXIM-007S0
98 Nexim 操作手册
a. 将追加元件或定位点。
b. 删除选择的元件或定位点。
c. 编辑选择的元件或定位点的元件信息。
41PRG-0165-E
41PRG-0166-E
41PRG-0167-Eb
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
99
d. 移动选择的元件或定位点。
e. 分别打开元件号码、外形数据、封装数据的编辑器。
f. 选择为贴装坐标时，变更为定位坐标。选择为定位坐标时，变更为贴装坐标。选择为贴装坐标时，
变更为定位坐标。选择为定位坐标时，变更为贴装坐标。
g. 跳过选择的元件或定位点。
h. 将选择元件或定位点解除跳过。
i. 选择与被选元件相同元件号码的全部元件。
41PRG-0162-E
41PRG-0168-E
41PRG-0169-E
