12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
404 Nexim 操作手册
6. 画面上弹出 [Correct part origins] 对话框。如果有需要，则请对元件的基准点、角度进行变更。如果
无需变更，则请直接跳至步骤 7.。
a. 如需读入补正值文件，则请点击 [Import] 键。画面上弹出 [Open] 对话框。请先选中补正值文件，
然后再点击 [Open] 键。被读入的补正值会显示在 [Correct part origins] 对话框内。
b. 如需变更元件的基准点 / 角度，则请点击需要变更的数据单元格并进行编辑。
c. 为了让元件中央变成元件的基准点，请点击 [Automatic correction] 键。
d. 为了今后可以使用编辑好的数据，请点击 [Save...] 键。画面上弹出 [Save As] 对话框。请选择在这里
变更过的文件并点击 [Save] 键。
7. 请点击 [Correct part origins] 对话框内的 [Cancel] 键。ODB++ 数据就会被读入。
8. 读入完毕后请确认 Job 数据。
41OPE-1388-E
a
b
c
d
05USR-0025E
05USR-0026E
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
405
12.1.10 读入 PanaCAD 数据
本小节主要说明如何将 PanaCAD 读入 Job。在读入 PanaCAD 数据文件的过程中需指定 / 创建格式设定
文件。如果没有格式设定文件，则请通过向导进行创建。关于如何将数据读入 Job，请参考如下。
关于读入时的前提条件，请参考如下。
• 文件中包含基准定位点的坐标。
• 用到的定位点数据被保存在 Global Library 内。
• 虽然元件号码 / 元件数据名已存在，但是在不作任何处理的情况下无法直接使用。必修在后续步骤
更换名称。
1. 在 “CAD 选择 （Select CAD）” 对话框内选中 [PanaCAD] 并点击 [OK] 键。
2. 画面上弹出 [Pana CAD Import] 对话框。请通过各个项目对对象文件进行设定。
a. 为了输入 PanaCAD 的路径和名称，请点击 [NC data file] 文本框右侧的 [...] 键。画面上弹出
[Open] 对话框。请先选中对象文件，然后再点击 ［Open］键。
41OPE-1458-E
41OPE-1459-E
a
b
c
d
05USR-0065Ea
12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
406 Nexim 操作手册

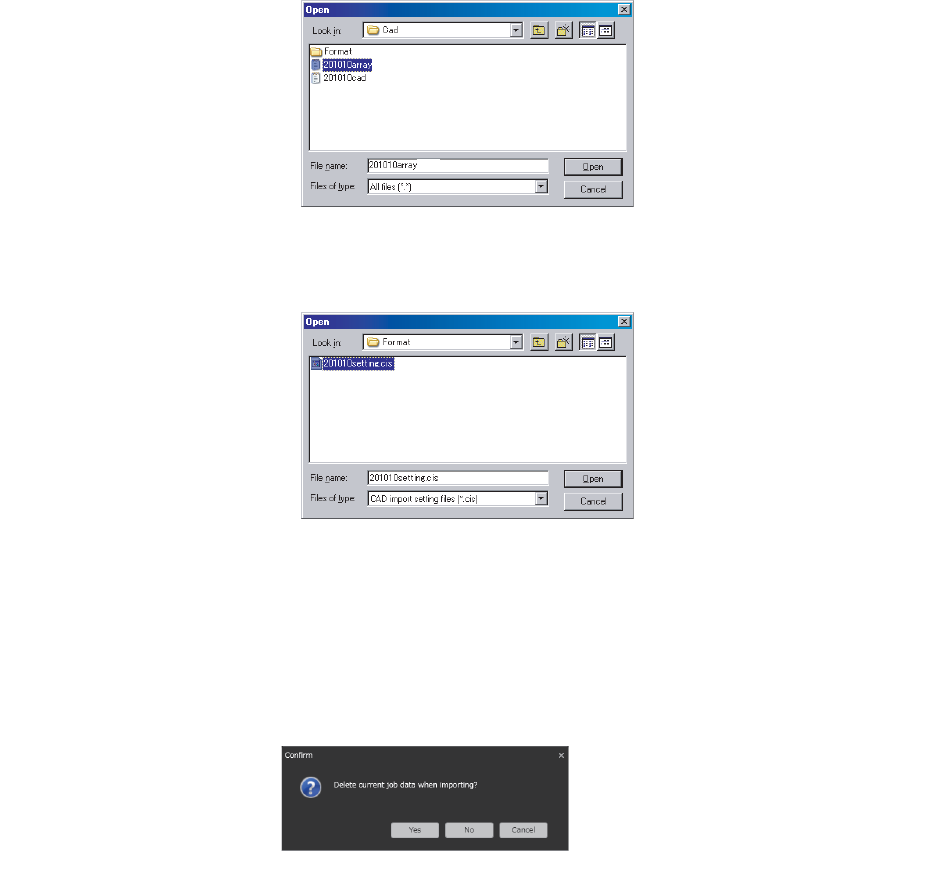

b. 使用阵列数据时，请勾选 [Feeder arrangement file] 并点击 [Feeder arrangement file] 文本框右
侧的 [...] 键。画面上弹出 [Open] 对话框。请先选中对象文件，然后再点击 ［Open］键。
c. 如果 CAD 导入设定文件事先已准备好，则请点击 [CAD import settings file] 文本框右侧的 [...] 键。
画面上弹出 [Open] 对话框。请先选中 CAD 导入设定文件，然后再点击 [Open] 键。
d. 如果没有 CAD 导入设定文件，则请创建 （方法：点击 [Edit] 键）。关于创建方法，请参考 " 创建
CAD 导入设定文件 "。
3. 指定各个项目的文件后，请点击 [Import] 键。
4. 画面上弹出是否删除 Job 数据的 [Confirm] 对话框。如果删除现有 Job，则请点击 [Yes] ；如果保留该
Job 的现有数据、作为新的子电路板读入 CAD 文件，则请点击 [No]。PanaCAD 文件就会被读入。
5. 这样，所有坐标和定位点数据就被取入到了 Job 中。
接着，请为每一个位号指定元件号码 / 元件数据。关于具体步骤，请参考 " 12.2 读入 BOM 数据 "。
05USR-0066Ea
05USR-0067E
41OPE-1393-E
