OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
401
a. 如需读入补正值文件，则请点击 [Import] 键。画面上弹出 [Open] 对话框。请先选中补正值文件，
然后再点击 [Open] 键。被读入的补正值会显示在 [Correct part origins] 对话框内。
b. 如需变更元件的基准点 / 角度，则请点击需要变更的数据单元格并进行编辑。
c. 为了让元件中央变成元件的基准点，请点击 [Automatic correction] 键。
d. 为了今后可以使用编辑好的数据，请点击 [Save...] 键。画面上弹出 [Save As] 对话框。请选择在这里
变更过的文件并点击 [Save] 键。
7. 请点击 [Correct part origins] 对话框内的 [Cancel] 键。Specctra CAD 文件就会被读入。
8. 这样，所有坐标和定位点数据就被取入到了 Job 中。
接着，请为每一个位号指定元件号码 / 元件数据。关于具体步骤，请参考 " 12.2 读入 BOM 数据 "。
05USR-0025E
05USR-0026E
12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
402 Nexim 操作手册
12.1.9 读入 ODB++ 数据
本小节主要说明如何将 ODB++ 数据读入 Job。用于读入 Job 的 ODB++ 数据文件的后缀名必须是
“.tar”、“.gz”、“.tg” 或 “.zip”。
关于如何将 ODB++ 数据读入 Job，请参考如下。
关于读入时的前提条件，请参考如下。
• ODB++ 数据内含有 BOM 数据。
• 用到的定位点数据以及元件数据被保存在 Global Library 内。

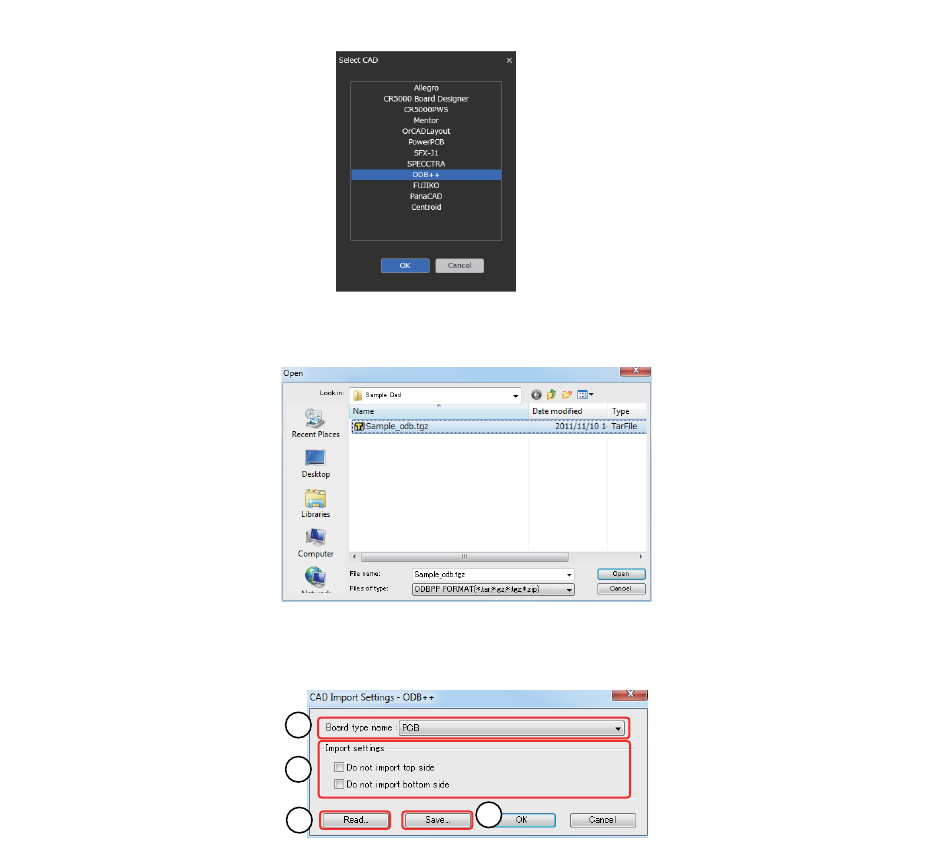

1. 在 “CAD 选择 （Select CAD）” 对话框内选中 [ODB++] 并点击 [OK] 键。
2. 画面上弹出 [Open] 对话框。请先选中作为读入对象的文件，然后再点击 [Open] 键。
3. 画面上弹出 [CAD Import Settings- ODB++] 对话框。请对各个项目进行设置。
41OPE-1454-E
05USR-0609E
41OPE-1455-E
a
b
c
d
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
403
CAD 导入设定文件事先已准备好的情形

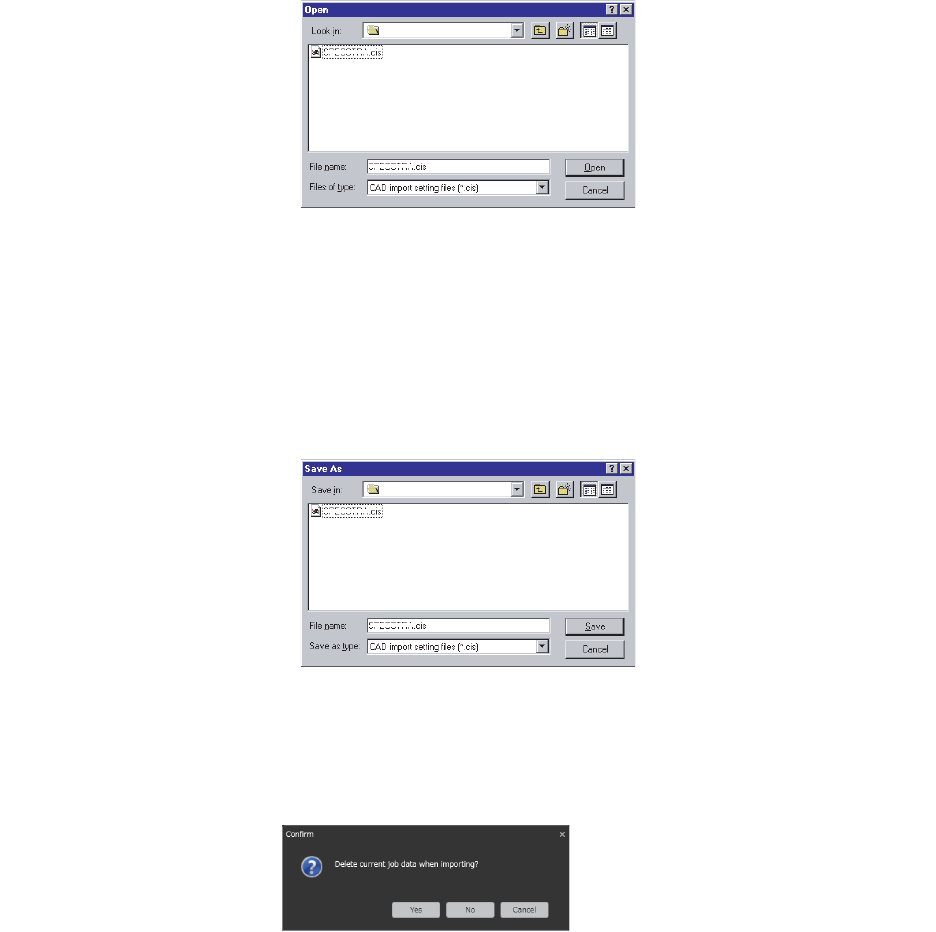

a. 请单击 [ 读入 ] 按键。显示出 [ 打开文件 ] 对话框。请选择 CAD 导入设定文件，单击 [ 打开 ] 按键。
选择的文件的设定内容显示在 [CAD 导入设定 - ODB++] 对话框上。
新设 CAD 导入设定文件的情形
b. 请在 [Board type name] 项目后面的下拉菜单中选择读入电路板名。
c. 如果无需读入电路板的某一面，则请根据需求勾选 [Import settings] 分组框内的 [Do not import
top side] 或 [Do not import bottom side] 选项。
d. 为了今后可以使用设定好的数据，请点击 [Save...] 键。画面上弹出 [Save As] 对话框。请选择在这里
设定的文件并点击 [Save] 键。
4. 请点击 [CAD Import Settings- ODB++] 对话框内的 [OK] 键。
5. 画面上弹出是否删除 Job 数据的 [Confirm] 对话框。如果删除现有 Job，则请点击 [Yes] ；如果保留该
Job 的现有数据、作为新的子电路板读入 CAD 文件，则请点击 [No]。
ODB
41OPE-1456-E
41OPE-1457-E
ODB
41OPE-1393-E
