12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
424 Nexim 操作手册
5. 所有项目设置完毕后，请点击 [OK] 键。[[BOM Import Settings] 对话框就会自动关闭。

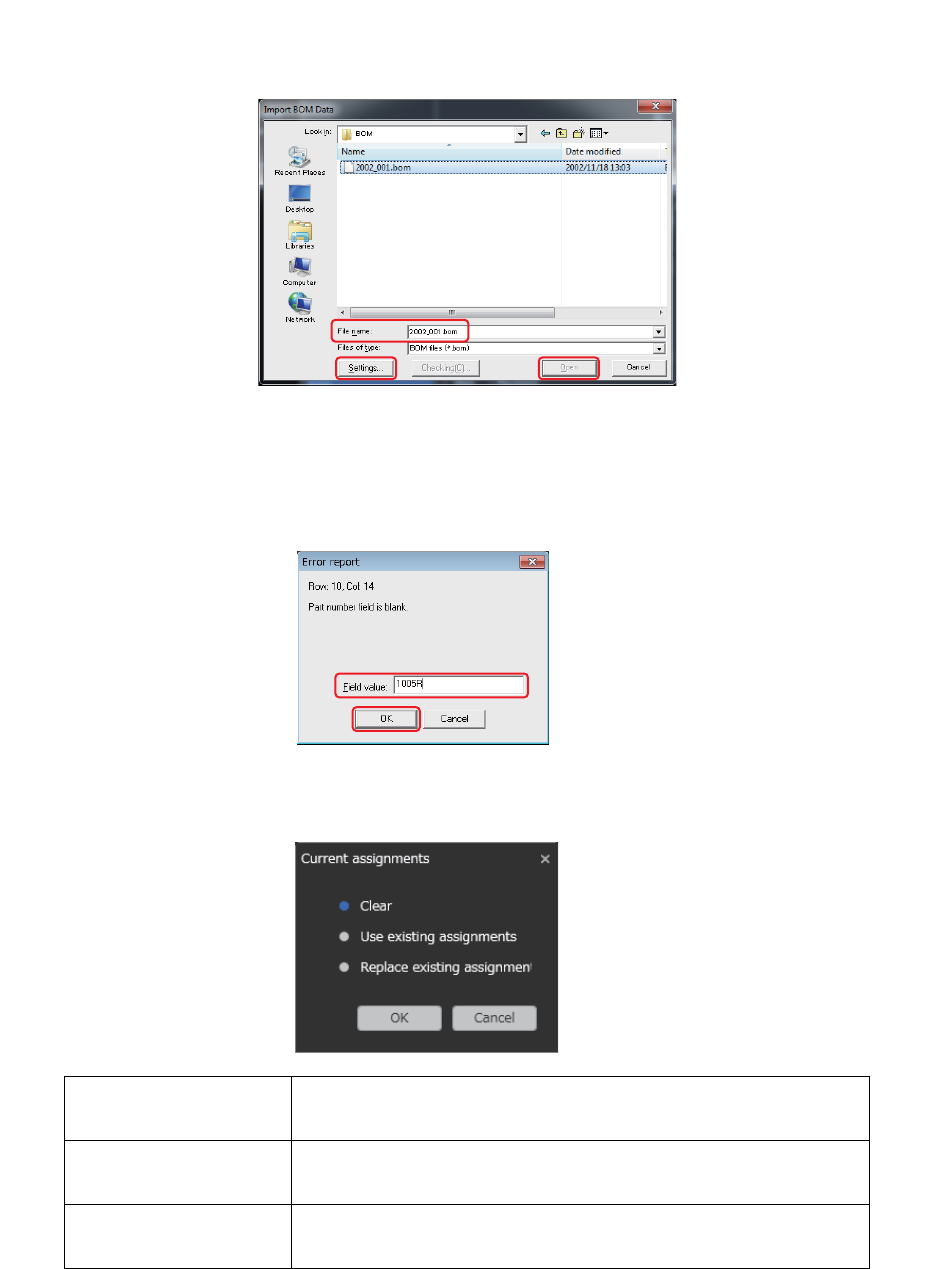

6. 请先在 [Import BOM Data] 对话框内选中 BOM 文件，然后再点击 [Open] 键。
7. 请在[Field specification wizard- Step3]对话框内的[Empty field handing]分组框内勾选[Report as
error] 选项。如果未找到空领域，画面上就会弹出 [Error report] 对话框。请输入领域值 （Field
value）并点击 [OK] 键。输入时请参考记载的数据不存在的场所和领域名。关于 [Empty field
handing] 分组框的有关设置，请参考 " 12.2.2 编辑 BOM 文件的领域 "。
8. 画面上弹出 [Current assignments]对话框。请先选择针对现有 Job 的设定数据的 BOM 数据的取入方
法，然后再点击 [OK] 键。
Clear 删除现有 Job 的所有设定数据，只留下来自 BOM 文件的数
据。
Use existing
assignments
保留现有 Job 的设定数据，不足部分通过 BOM 文件取入。
Replace existing
assignments
将 BOM 数据作为优先对象。用 BOM 文件的数据覆盖现有
Job 的对应设定数据。
41OPE-1465-E
41OPE-1475-E
41OPE-1393-E
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
425

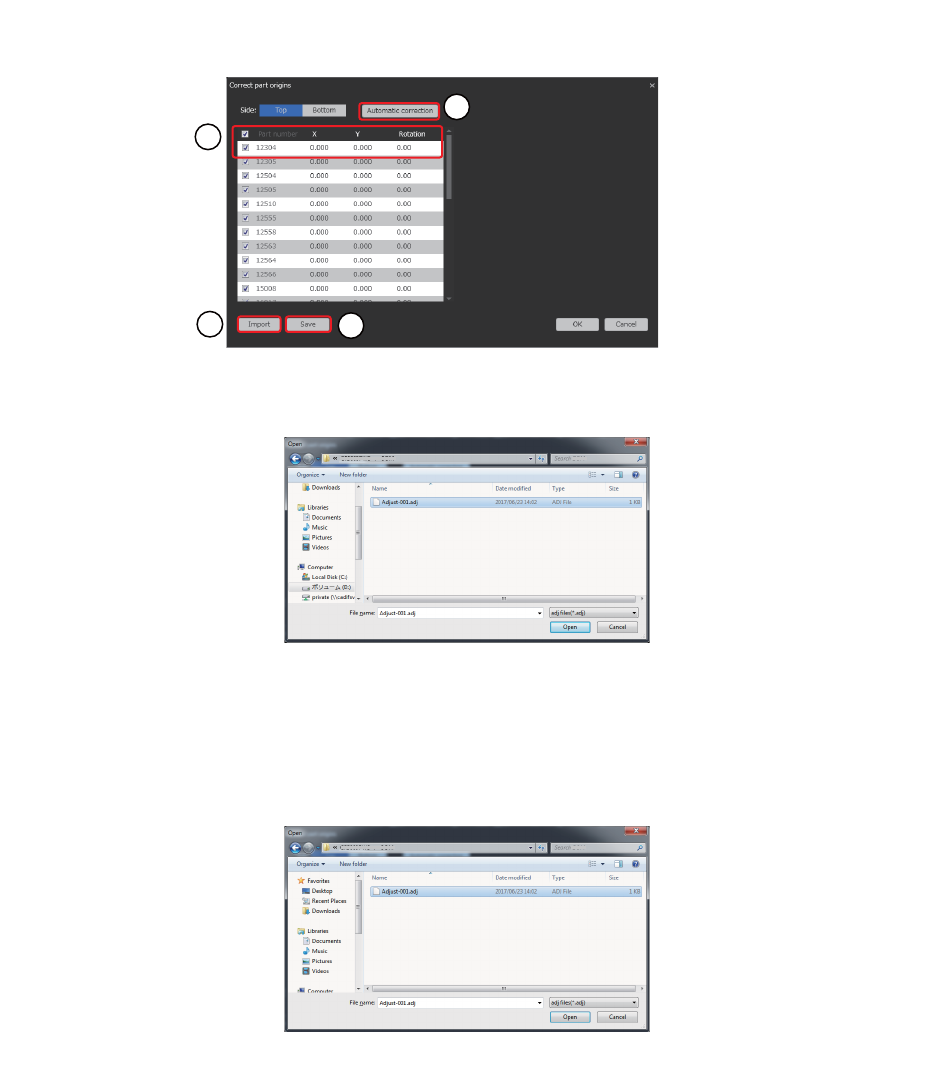

9. 画面上弹出 [Correct part origins] 对话框。如果有需要，则请对元件的基准点、角度进行变更。如果
无需变更，则请直接跳至步骤 10.。
a. 如需读入补正值文件，则请点击 [Import] 键。画面上弹出 [Open] 对话框。请先选中补正值文件，
然后再点击 [Open] 键。被读入的补正值会显示在 [Correct part origins] 对话框内。
b. 如需变更元件的基准点 / 角度，则请点击需要变更的数据单元格并进行编辑。
c. 为了让元件中央变成元件的基准点，请点击 [Automatic correction] 键。
d. 为了今后可以使用编辑好的数据，请点击 [Save...] 键。画面上弹出 [Save As] 对话框。请选择在这里
变更过的文件并点击 [Save] 键。
10. 请点击 [Correct part origins] 对话框内的 [Cancel] 键。BOM 数据就会被读入。
41OPE-1388-E
a
b
c
d
41OPE-1470-E
41OPE-1471-E
12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
426 Nexim 操作手册
12.2.2 编辑 BOM 文件的领域
本小节主要说明如何通过 BOM 导入设定文件编辑领域。
1. 请点击 [BOM Import Settings] 对话框内的 [Fields] 分组框内的 [Edit] 键。画面上弹出 [Field
specification wizard- Step1] 对话框。
2. 请在 [Data Format] 项目后面的下拉菜单内选择分隔方式。
• 只要选择 [fixed width] 以外的选项，[Only one character] 项目就会变成可勾选状态。
• 如果勾选 [Only one character] 项目，则在分隔领域时连续的分隔字符会被看成是一个字符。
3. 请点击 [Next]。接下来的步骤会因分隔方式 （在 [Data Format] 项目处选择的选项）的不同而不同。
请根据选项执行相应的操作。
• 如果选择了 [fixed width]，则请跳至步骤 4.。
• 如果未选择 [fixed width]，则请跳至步骤 5.。
4. 如果选择了 [fixed width]，画面上就会弹出 [Field specification wizard- Step2] 对话框。请先在
[Preview] 分组框内指定 field 的分隔位置，然后再点击 [Next] 键。关于指定分隔位置时该如何操作
鼠标，请参考向导画面 （Wizard）内的说明。
