4. 元件数据的管理 OPE-NEXIM-007S0
156 Nexim 操作手册
4.3 外形的编辑
4.3.1 元件形状的设置步骤
Vision Type 的设定
用手动设置属性区的 Vision Type 时，请从 Vision Type 设置对话框的元件影像中选择 Vision Type。
选择 Vision Type 0 时，可通过设置 「Vision Step 1」与 「Vision Step 2」进行组合影像处理。因为可通
过算法的组合进行影像处理，因此可处理之前无法进行定位的元件。Vision Type 0 的元件基准点为元件主
体的中心。
「Vision Step 1」是选择元件的大致定位方法。
以下是选项说明。
表 4-1 Vision Step 的组合
Vision Step 1 Vision Step 2
None Position
Lead
Inspect
Lead
Position
Bump
Inspect
Bump
Seekline ×○×○○
Lead Recognition × × × ○ ○
Bump
Recognition
×○○××
Body Outline ×○○○○
Image Matching ○ ○ ○ ○ ○
Seekline 利用查找线定位。处理方法与 Vision Type 18 相同，需要配置查找
线。
Lead Recognition 通过引脚的配置进行定位。用于黑色主体的引脚元件。需要引脚特
征数据。
Bump
Recognition
通过锡球的配置进行定位。用于黑色主体的锡球元件。处理方法与
Vision Type 142 相同。需要锡球特征数据。
Body Outline 通过元件的主体外形进行定位。处理方法与 Vision Type 252 相同。
41PRG-0682-E
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
157
「Vision Step 2」用于选择元件的精密定位方法。不能只选择 「Vision Step 2」。「Vision Step 2」必须
与 「Vision Step 1」搭配使用。
以下是选项说明。
• 影像举例
Image Matching 只有在读取使用 AIMEXIII(c) V4.50 或更高版本的标准相机获取的影
像时才显示该项。通过对比影像进行定位。选择 Image Matching
时，在 PartEditor 内完成主体数据调整、形状数据编辑后点击 [ 样
板影像的更新 ] 按键后，需要更新样板影像。因为要进行影像的对
比，所以亮度变化微弱 ( 纯白、纯黑 ) 的影像在 [ 样板影像的更新 ]
时发生报错。除此之外，不足 5mm×5mm 的元件也发生报错。可
对应标准相机。
Position Lead 通过引脚特征数据进行精密定位处理。最终的定位结果是
「Vision Step 2」的结果。需要引脚特征数据。
Inspect Lead 通过引脚特征数据进行检查处理。最终的定位结果是 「Vision
Step 1」的结果。需要引脚特征数据。
Position Bump 通过锡球特征数据进行精密定位处理。最终的定位结果是
「Vision Step 2」的结果。需要锡球特征数据。
Inspect Bump 通过锡球特征数据进行检查处理。最终的定位结果是 「Vision
Step 1」的结果。需要锡球特征数据。
30PRG-0390
4. 元件数据的管理 OPE-NEXIM-007S0
158 Nexim 操作手册

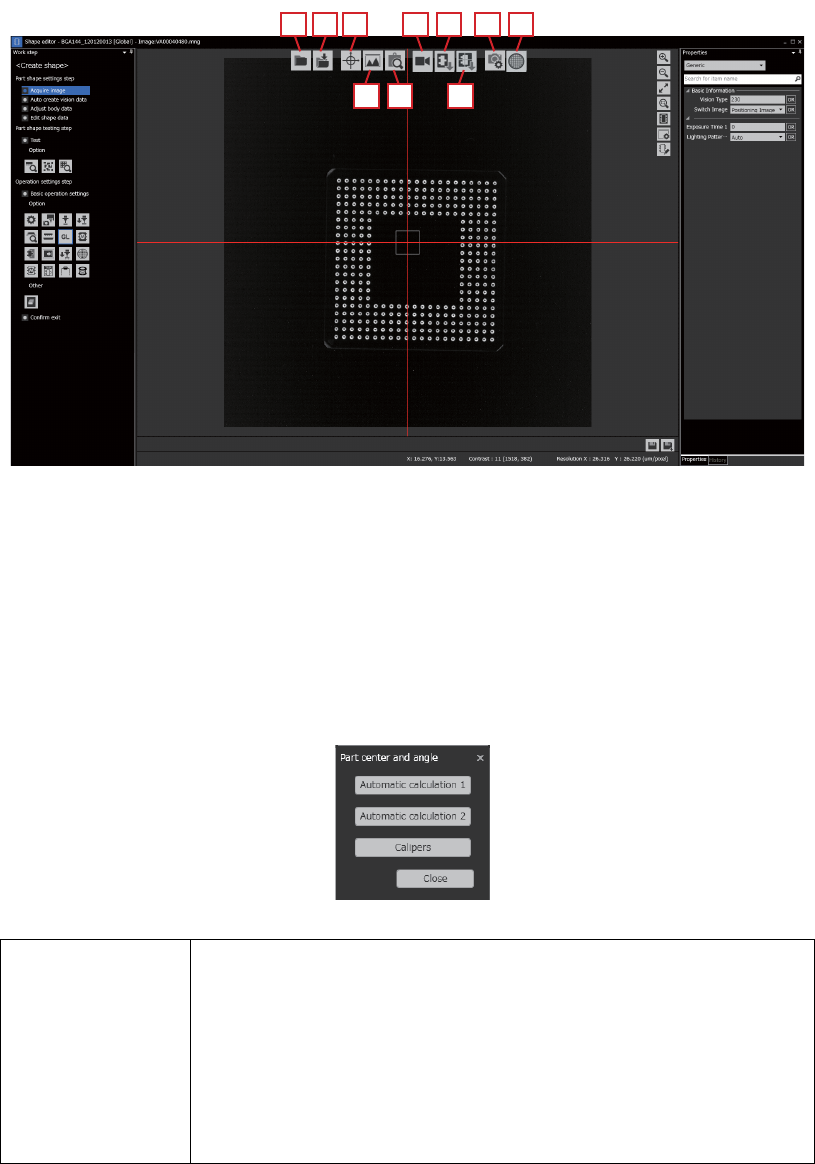

获取影像
打开在机器或者 VPDplus 中保存的元件影像文件。
如果连接到 VPDplus 的相机平台，也可以获取元件的实时影像。
a. 打开影像文件
打开保存的元件影像文件。
b. 保存影像文件
保存编辑的元件影像文件。
c. 元件中心和元件角度
在元件中心和元件角度对话框上，设置读入的元件影像的元件中心和角度。
Automatic
calculation(1)
以反映的白色元件外形为基础计算元件中心和角度。用于拍摄芯片
等外形的元件。
请拖动元件所在区域 ( 紫色框 ) 的控制标使其与元件影像对齐。详细
内容请参照 “ 元件所在区域的设置 ”。
在影像处理中有不需要被影像处理区域时，请点击区域指定对话框
右下角的按键设置非处理区域 ( 绿色框 )。详细内容请参照 “ 影像处
理时不想使用的区域的设置 ”。
41PRG-0449-Eb
g.
a.
e.
d.
f.
c. j.
i.
h.
b.
41PRG-0450-E
