OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据 Nexim 操作手册 411 13. 对 [Fiducial settings] 分组框进行设置。请点击 [ 编辑 ] 键。 14. 画面上弹出 [Set Fiducials] 对话框。请输入基准定位点的 Referenc e 和 Mark Name。全部设置完毕后，请点击 [OK] 键。 a. 请点击 [Reference] 项目下的单元格并输入定位点…

12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0

410 Nexim 操作手册

10. 为了读入基准定位点的读取坐标，请根据需求设置如下。设置完毕后，请点击 [Next] 键。

11. 请选择被划分的各个领域（field）并在 [Field name] 项目后面的下拉菜单中进行选择。

12. 所有数据领域（data field）定义完毕后，请点击 [Next] 键。

Start line 选择数据读入开始位置。请选择 [Identifier] 或 [Line]。

Key 如果起始行选择了 [Identifier]，则请输入识别符；如果选择了 [Line]，则

请输入行编号。

Offset 跳过文件的起始部分时输入等同于那些行数的 Offset 值。

End line 选择数据读入结束位置。请选择 [Identifier]、[Line] 或 [End of File]。

Key 如果结束行选择了 [Identifier]，则请输入识别符；如果选择了 [Line]，则

请输入行编号。

Offset 跳过文件的末尾部分时输入等同于那些行数的 Offset 值。

05USR-0062E

05USR-0063E

OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据

Nexim 操作手册

411

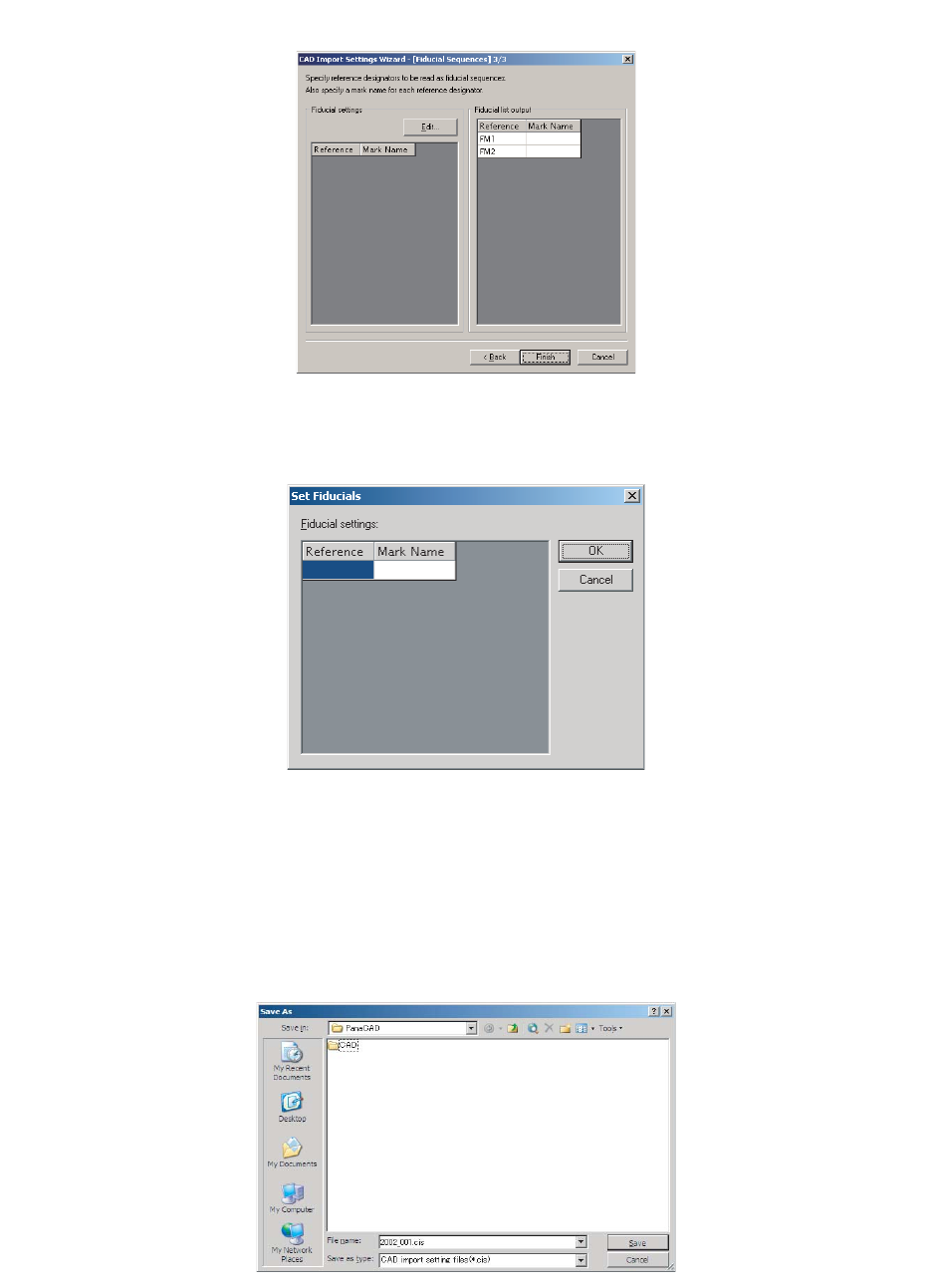

13. 对 [Fiducial settings] 分组框进行设置。请点击 [ 编辑 ] 键。

14. 画面上弹出 [Set Fiducials] 对话框。请输入基准定位点的 Reference 和 Mark Name。全部设置完毕

后，请点击 [OK] 键。

a. 请点击 [Reference] 项目下的单元格并输入定位点的各个位号（reference）。

b. 请点击 [Mark Name] 项目下的单元格并输入 mark data 名。

c. 所有位号的定位点登录完毕后请点击 [OK] 键。

15. 请在 [CAD Import Settings Wizard] 对话框上点击 [Finish] 键。画面上弹出 [Save As] 对话框。请输入

文件名并点击 [Save] 键。

05USR-0012E

05USR-0013E

05USR-0064E

12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0

412 Nexim 操作手册

12.1.11 读入 Centroid CAD 数据

在读入 Centroid CAD 数据的过程中需指定 / 创建格式设定文件。如果还未创建设定文件，则请通过向导

进行创建。关于如何将数据读入 Job，请参考如下。

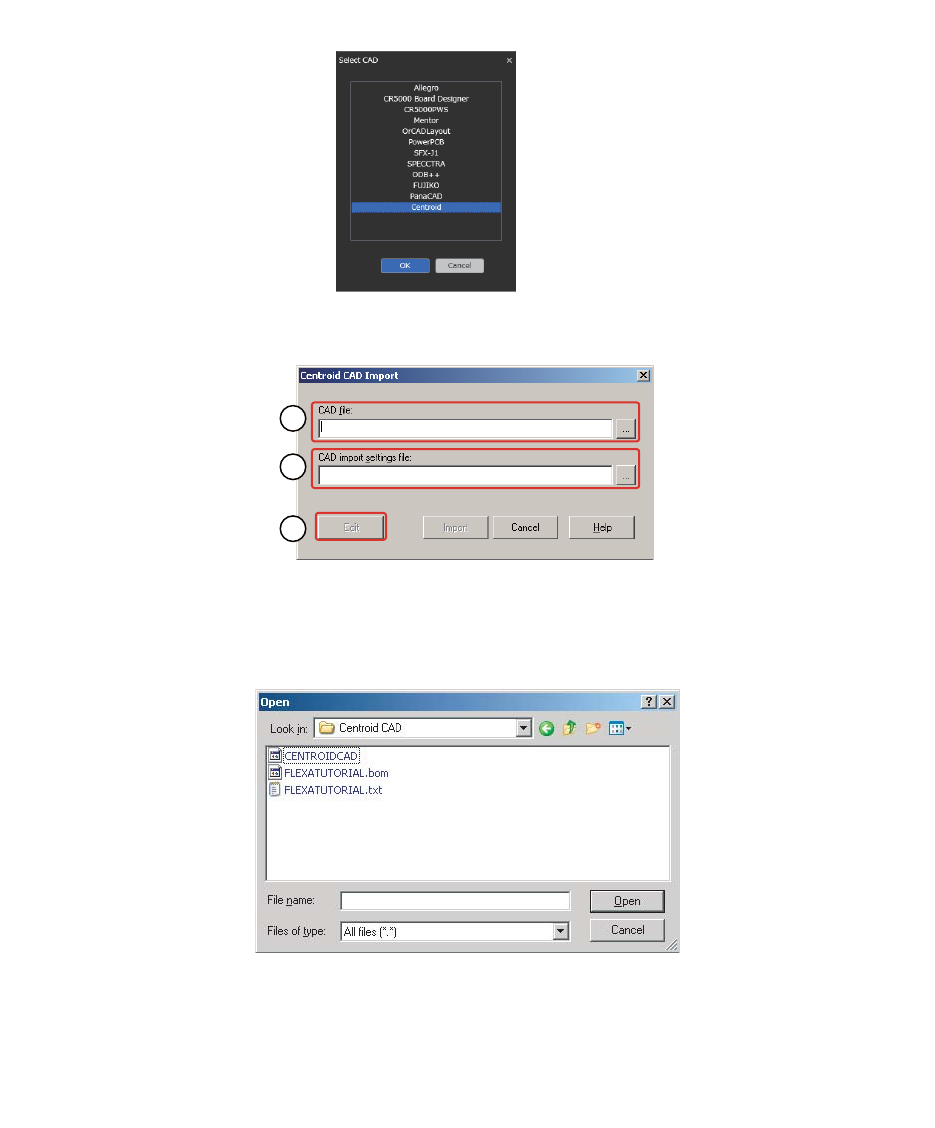

1. 在 “CAD 选择（Select CAD）” 对话框内选中 [Centroid] 并点击 [OK] 键。

2. 画面上弹出 [Centroid CAD Import] 对话框。请通过各个项目对对象文件进行设定。

a. 为了输入 Centroid CAD 数据的文件名以及进入该目录的路径，请点击 [CAD file] 文本框右侧的 [...]

键。画面上弹出 [Open] 对话框。请先选中对象文件，然后再点击［Open］键。被选中的文件名或

进入该目录的路径会显示在 [CAD file] 文本框内。

b. 如果 CAD 导入设定文件事先已准备好，则请点击 [CAD import settings file] 文本框右侧的 [...] 键。

画面上弹出 [Open] 对话框。请先选中 CAD 导入设定文件，然后再点击 [Open] 键。

c. 如果没有 CAD 导入设定文件，则请创建（方法：点击 [Edit] 键）。关于创建方法，请参考 " 创建

CAD 导入设定文件 "。

3. 指定各个项目的文件后，请点击 [Import] 键。导入状况会显示在 [Centroid CAD Import] 对话框内。

41OPE-1460-E

41OPE-1461-E

05USR-0002E
