15. Advanced Nozzle Maintenance OPE-NEXIM-007S0 524 Nexim 操作手册 15.4 注意和限制事项 15.4.1 扫描吸嘴 ID 使用手持式扫描器分别扫描吸 嘴上的两个 2-D 编码。当扫描具有 2-D 编码的吸嘴时，对条形码扫描顺序并 无特殊要求。读取两个 2-D 编码后，所扫描的序列 ID 将显示在输入文本框中。 由于吸嘴序列 ID 格式的因素，所以必须执行以下操作步骤。 （举例）…
OPE-NEXIM-007S0 15. Advanced Nozzle Maintenance
Nexim 操作手册
523
15.3 系统配置
下图是 Advanced Nozzle Maintenance 的构成示意图。
Central Server
机器
Advanced
Nozzle
Maintenance
41OPE-1325-S
发送单元
数据通知
数据库服务器
收集单元数据 监控单元数据
一维编码/条形码
扫描器
Material
database
生产线服务器
Nexim
客户端计算机
15. Advanced Nozzle Maintenance OPE-NEXIM-007S0
524 Nexim 操作手册
15.4 注意和限制事项
15.4.1 扫描吸嘴 ID
使用手持式扫描器分别扫描吸嘴上的两个 2-D 编码。当扫描具有 2-D 编码的吸嘴时，对条形码扫描顺序并
无特殊要求。读取两个 2-D 编码后，所扫描的序列 ID 将显示在输入文本框中。
由于吸嘴序列 ID 格式的因素，所以必须执行以下操作步骤。
（举例）123 456789
格式：3- 字符模式 no. 条形码 [ 空格 ]6- 位 ID 条形码
吸嘴序列 ID 是包含一个空格字符的 10 字符编码。当扫描 2 个标签时，只要达到 10 个字符，编码将首次
被识别为吸嘴序列 ID。
无论是输入 3- 字符模式 no.ID 还是 6 位识别码来执行吸嘴 ID 的模糊检索，都要将光标定位于输入文本框
中并按下键盘上的 Enter 来执行检索。
15.4.2 在 “Worst Ranking” 列表中的吸嘴名称显示
对于由用户创建的吸嘴规格数据中所包含的吸嘴名称，在 “Worst Ranking” 列表中仅显示在 Job 中指定
的吸嘴序列 ID 的吸嘴名称。
15.4.3 吸嘴维修保养的操作员跟踪显示
系统不保存吸嘴单元登录、编辑或删除的操作员跟踪。
15.4.4 吸嘴维修保养履历数据的显示
当存有大量数据时，显示吸嘴维修保养履历数据将会花费一些时间。在这种情况下，缩短数据保存周期可
以减少存储器中的维修保养记录数量。更改数据保存周期后，必须重新启动应用程序才能启用新设置。
15.4.5 只有 Fujiadmin 才能使用的功能
在 Advanced Nozzle Maintenance 应用程序中，“Fujiuser” 用户不能访问 [Edit] 菜单指令。要想使用
这些指令，就必须以 Fujiadmin 进行登录。
OPE-NEXIM-007S0 15. Advanced Nozzle Maintenance
Nexim 操作手册
525
15.4.6 如果启动 Advanced Nozzle Maintenance 应用程序后更改
了生产线配置
更改生产线配置后，就必须删除更改之前使用的所有吸嘴数据，这样才能使这些数据不再显示在
Advanced Nozzle Maintenance 应用程序中。
因此，请对吸嘴的位置信息进行初始化处理 （在 Nexim 的 system layout 处执行下列作业）。

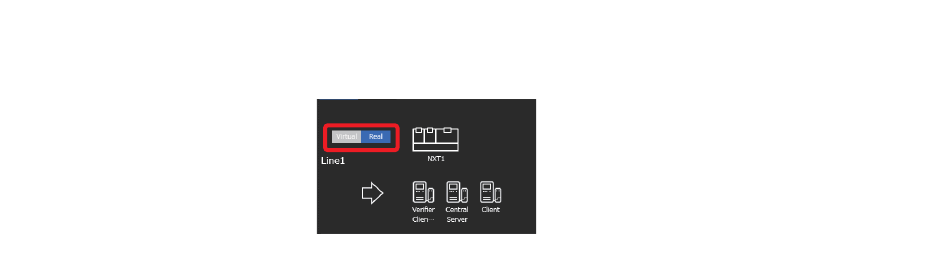

1. 请先将对象生产线从 [Real] 改成 [virtual]，然后再点击 [command]Tab 标签处的 [ 更新 ] 键。
2. 请先将对象生产线从 [virtual] 改成 [Real]，然后再点击 [command]Tab 标签处的 [ 更新 ] 键。
3. 请重启用于管理变更了设定的生产线的服务器。
上述指令执行完毕后，请重启 Advanced Nozzle Maintenance 应用程序。
41OPE-1328-E
