8. 进度 / 监控 / 分析 OPE-NEXIM-007S0
256 Nexim 操作手册
以下对 「SPI1」、「SPI2」、「1st AOI」、「2nd AOI」、「Printer」、「Reflow」的可设项目进行说明。上
述项目只有在使用选购产品高级仪表盘 (Advanced Dashboard) 时才显示。此外，根据机器类型不同，可
设项目也不同。高级仪表盘的相关内容请参考 " 8.1.14 Advance dashboard "。
h. 监控作业 在监视操作员作业，进行有误贴装可能性的异常作业时，显示异常作业的图
标。
点击异常作业图标的话，在副画面上显示详细信息。
关于监控作业，可以通过 [ 设定 ]-[ 监视作业 ] 进行显示设定。
i. OEE 表示设备综合运转率。
j. LU 表示 Line Utilization。
k. ECPH 表示 Effective Chip per hour。
l. 取板 用于在需要读取电路板 ID 的生产模式下从没有通信功能的机器上取板。
请点击 [Remove panel] 键。打开取板指令后，请用手持式扫描仪扫描或通过
键盘输入取出的电路板的 ID。
m. SPI 显示 SPI 的产量 （%）。只有在连接 SPI 的生产线上才能设置此项。最多可以
设置 SPI1、SPI2。
n. 1st AOI 显示前道工序 AOI 的产量 （%）。只有在连接前道工序 AOI 的生产线上才能
设置此项。最多可以设置 1st AOI1、1st AOI2。
o. 2nd AOI 显示后道工序 AOI 的产量 （%）。只有在连接后道工序 AOI 的生产线上才能
设置此项。最多可以设置 2nd AOI1、2nd AOI2。
项目 说明
PassPCBQty 显示通过机器的电路板数量。（使用检查机时包含虚报的电路板数量）
FCPCBQty 显示虚报的电路板数量。
NGPCBQty 显示检查不合格的电路板数量。（该项只有在使用检查机时有效）
YieldRate 显示检查合格的比例。（该项只有在使用检查机时有效）以下是计算公式。
合格电路板数量 / 被检电路板总数 *100
FCRate 显示虚报率。（该项只有在使用检查机时有效）
CPKX 显示 X 向偏移的 CPK。（该项只有在使用检查机时有效）
CPKY 显示 Y 向偏移的 CPK。（该项只有在使用检查机时有效）
PPM 显示使用 SPI 时检出的不良焊盘相对于 100 万的比例数。以下是计算公式。
不良焊盘数量 / 被检焊盘总数 *1,000,000
显示使用 AOI 时检出的不良元件相对于 100 万的比例数。以下是计算公式。
不良元件数量 / 被检元件总数 *1,000,000
Quality 显示质量指标。（该项只有在使用检查机时有效）
详细内容请参考 " 8.1.4 关于管理指标 "。
项目 说明
OPE-NEXIM-007S0 8. 进度 / 监控 / 分析
Nexim 操作手册
257

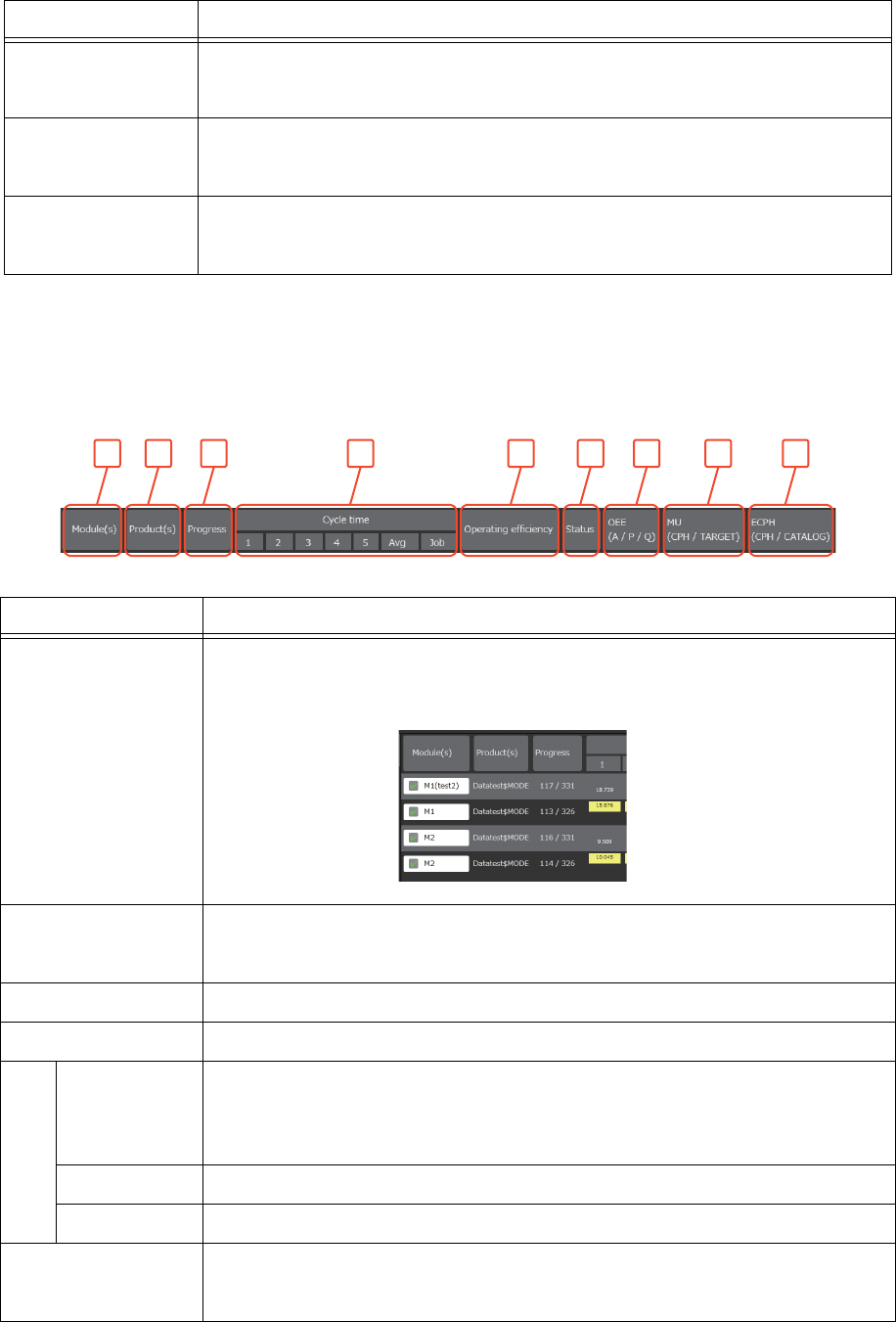

模组显示时
模组机时，显示模组比显示生产线更加能详细锁定主要原因的地方。
OEE 显示设备综合运转率。（至于使用 「Printer」、「Reflow」时此项有效）
详细内容请参考 " 8.1.4 关于管理指标 "。
Availability 显示运转率指标。（至于使用 「Printer」、「Reflow」时此项有效）
详细内容请参考 " 8.1.4 关于管理指标 "。
Performance 显示性能指数。（至于使用 「Printer」、「Reflow」时此项有效）
详细内容请参考 " 8.1.4 关于管理指标 "。
項目 説明
a. 模组 选择要统计的模组。
可以统计多个模组。
b. 生产品种名 显示 Job 名和生产面 / 机型名 / 工单。
显示内容可以在设置对话框的 [ 产品显示 ] 上变更。
c. 生产进度 显示对象期间内的实绩块数和计划块数。
d. Cycle time -
1 - 5 显示从最近开始过去 5 块的实际周期时间。
周期时间的右侧如果有一个点的时，说明存在导致机器发生错误停止或超出补
件设置值等延迟周期时间的电路板。
平均 C/T 显示从最近开始平均设置块数的实际周期时间。
理论 C/T 显示生产 Job 的平均周期时间 ( 理论值 )。
e. 运转率 显示对象期间内的运转率。
在副画面的机器状态图表的 [Product] 的值显示为运转率。
项目 说明
41PRG-0493-Eb
a. b. c. d. e. f. g. h. i.
41PRG-0494-E
8. 进度 / 监控 / 分析 OPE-NEXIM-007S0
258 Nexim 操作手册

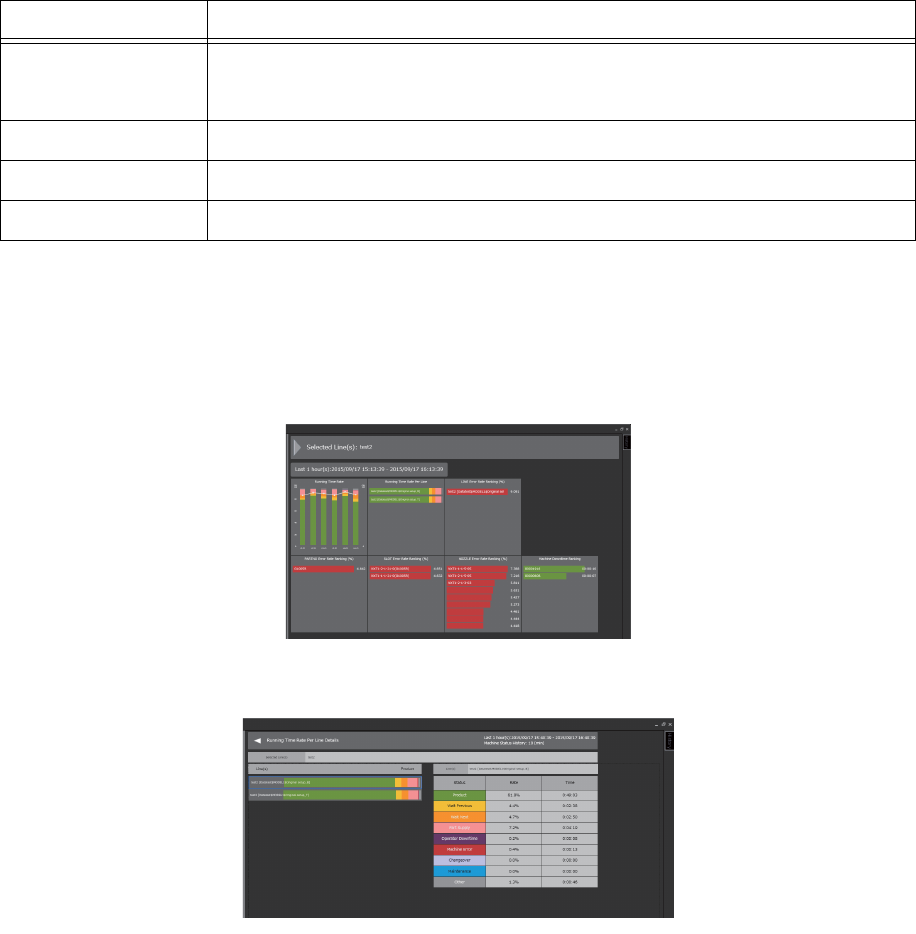

8.1.3 关于副画面
用图表显示在主画面选择的生产线或者模组的统计信息。
单击各图表，可以显示详细信息，能锁定发生问题的位置。
显示项目的设置方法
显示在副画面上的图表可以通过管理监控器下方的小图标进行设置。请通过 [ 设定 ]-[ 显示图表 ] 选择想要
显示的项目。
以下列情况为例，进行不同作业的作业员可选择自己想要确认的信息并使此信息显示在监控器上。
• 生产线管理者参照的监控器上显示 OEE 和 PBR 等各种指标值。
• 进行次生产准备的作业员参照的监控器上显示日程 task。
• 机器操作员参照的监控器上显示现生产动作列表。
以下为可显示项目。
能在 [ 显示图表 ] 中设定的项目中，也有仅仅在有选购件的 Advance Dashboard 的许可证时能显示的项
目。关于 Advance Dashboard 的使用方法 " 8.1.14 Advance dashboard " 请参照。
f. 机器状态 显示当前的机器状态和机器状态的继续时间。
点击 [Status] 键后，错误履历就会显示在副画面上。
g. OEE 表示设备综合运转率。
h. MU 表示 Machine Utilization。
i. ECPH 表示 Effective Chip per hour。
項目 説明
41PRG-0485-E
41PRG-0486-E
