OPE-NEXIM-007S0(2).pdf - 第118页
OPE-NEXIM-007S0 3. Job 管理 Nexim 操作手册 101 a. 将选择的生产线反应到其他生产 Model 上。 b. 将选择的生产线变成与系统布局内 的生产线配置一致的生产线。 3.4.2 选项选择 设置选项功能。 在选项选择对话框上选择使用 的选项。 使用的选项图标用蓝框显示。 41PRG-0156-E 41PRG-0648-E 41PRG-0615-Eb
3. Job 管理 OPE-NEXIM-007S0
100 Nexim 操作手册
3.4 创建生产条件的步骤
3.4.1 生产线的设置
设置每个生产 Model 的生产线
1 个生产 Model 可以设置多条生产线。
设置生产线的操作方法
介绍设置生产线的操作方法。
生产线应根据产品 Model 进行设置。
请指定产品 Model 以及配置，然后选择生产线。可以选择多条生产线。1 个 Model 可设置于多条生产线
内。
备注
设置生产线时，各生产 Model 以及贴装面都要进行设置。
41PRG-0045-Eb
41PRG-0155-Eb
a.
b.
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
101

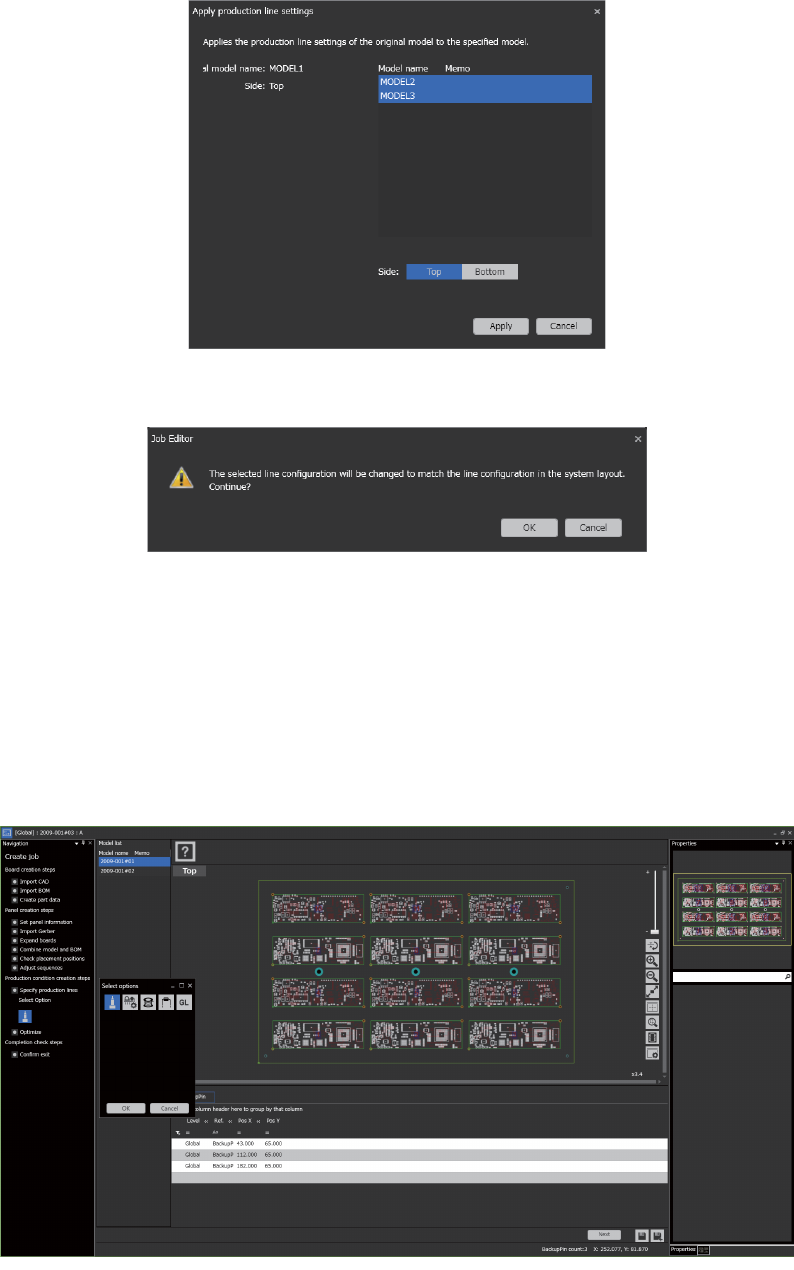

a. 将选择的生产线反应到其他生产 Model 上。
b. 将选择的生产线变成与系统布局内的生产线配置一致的生产线。
3.4.2 选项选择
设置选项功能。
在选项选择对话框上选择使用的选项。
使用的选项图标用蓝框显示。
41PRG-0156-E
41PRG-0648-E
41PRG-0615-Eb
3. Job 管理 OPE-NEXIM-007S0
102 Nexim 操作手册
项目功能一览
编辑 BackupPin 操作方法
说明编辑支撑销的操作方法。
配置支撑销
（BackupPin）
在每个生产 Model 上进行支撑销的配置。
Group Device( 亮度管理 )
的设置
[Master only]:
需要以子电路板为单位进行 LED 的亮度管理时选择该项。
[Lighting class combination]:
需要以子电路板为单位通过将不同的 LED 搭配使用而进行亮
度管理时选择该项。
[Place on same side]:
组合 LED 和电阻管理亮度，在相同生产面贴装。
[Place on different sides]:
组合 LED 和电阻管理亮度，将 LED 和电阻分开在电路板的正
反面贴装。
Soldering 编辑 按每个生产机型设定使用局部焊接功能的上锡。在 SmartFAB
能使用。
编辑 Cut & Clinch 按每个生产机型设定使用切割和弯脚功能的引脚弯曲。在
SmartFAB 能使用。
41PRG-0616-Eb
a.
c.
b.
d.
e.
a.
f.
