12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
390 Nexim 操作手册
CAD 导入设定文件事先已准备好的情形
a. 则请点击 [read...] 键。画面上弹出 [Open] 对话框。请先选中 CAD 导入设定文件，然后再点击
[Open] 键。被选中的文件的设定内容会显示在 [CAD Import Settings(OrCADLayout)] 对话框内。
新设 CAD 导入设定文件的情形
b. 如果无需读入电路板的某一面，则请根据需求勾选 [Import settings] 分组框内的 [Do not import
top side] 或 [Do not import bottom side] 选项。
c. 请先双击 [Fiducial settings] 分组框内的 [Reference] 下面的空白栏，然后再将基准定位点读取坐标
的位号 （Reference）全部输入该空白栏。
d. 请点击 [Fiducial settings] 分组框内的 [Mark] 下面的空白栏，然后再为所有位号指定基准定位点
名。
e. 为了今后可以使用设定好的数据，请点击 [Save...] 键。画面上弹出 [Save As] 对话框。请选择在这里
设定的文件并点击 [Save] 键。
4. 请点击 [CAD Import Settings(OrCADLayout)] 对话框内的 [OK] 键。
5. 画面上弹出是否删除 Job 数据的 [Confirm] 对话框。如果删除现有 Job，则请点击 [Yes] ；如果保留该
Job 的现有数据、作为新的子电路板读入 CAD 文件，则请点击 [No]。
05USR-0042E
05USR-0043E
41OPE-1393-E
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
391

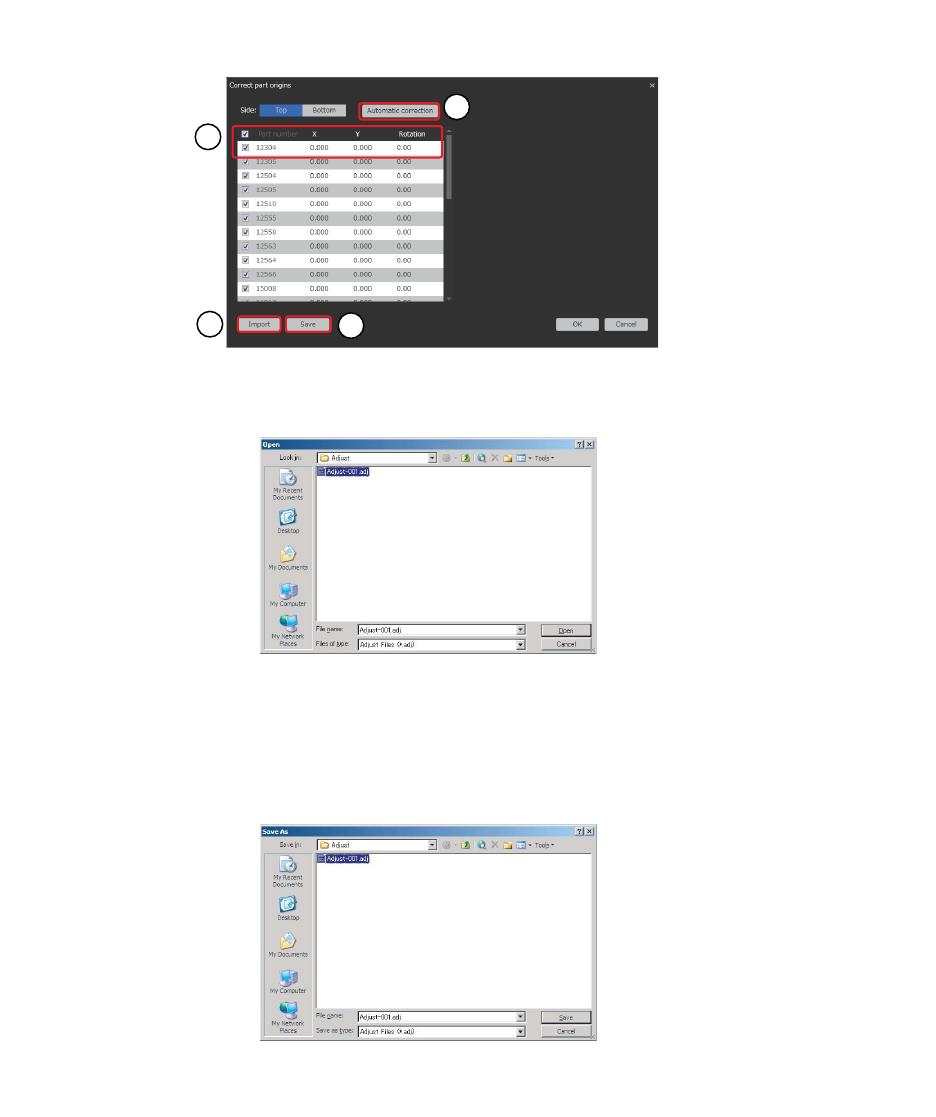

6. 画面上弹出 [Correct part origins] 对话框。如果有需要，则请对元件的基准点、角度进行变更。如果
无需变更，则请直接跳至步骤 7.。
a. 如需读入补正值文件，则请点击 [Import] 键。画面上弹出 [Open] 对话框。请先选中补正值文件，
然后再点击 [Open] 键。被读入的补正值会显示在 [Correct part origins] 对话框内。
b. 如需变更元件的基准点 / 角度，则请点击需要变更的数据单元格。
c. 为了让元件中央变成元件的基准点，请点击 [Automatic correction] 键。
d. 为了今后可以使用编辑好的数据，请点击 [Save...] 键。画面上弹出 [Save As] 对话框。请选择在这里
变更过的文件并点击 [Save] 键。
7. 请点击 [Correct part origins] 对话框内的 [Cancel] 键。OrCAD CAD 文件就会被读入。
8. 这样，所有坐标和定位点数据就被取入到了 Job 中。
接着，请为每一个位号指定元件号码 / 元件数据。关于具体步骤，请参考 " 12.2 读入 BOM 数据 "。
12.1.6 读入 PowerPCB CAD 数据
本小节主要说明如何将 PowerPCB CAD 读入 Job。用于读入 Job 的 PowerPCB CAD 文件必须是通过
CAD 程序的 ASCII 输出指令生成的 ASCII CAD 文本即默认文件后缀名必须是 “.asc”。原版 PowerPCB
41OPE-1388-E
a
b
c
d
05USR-0025E
05USR-0026E
12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
392 Nexim 操作手册
CAD 文件无法读入 Job。关于如何将数据读入 Job，请参考如下。
关于读入时的前提条件，请参考如下。
• 文件中包含基准定位点的坐标。
• 用到的定位点数据被保存在 Global Library 内。
• 虽然元件号码 / 元件数据名已存在，但是在不作任何处理的情况下无法直接使用。必修在后续步骤
更换名称。

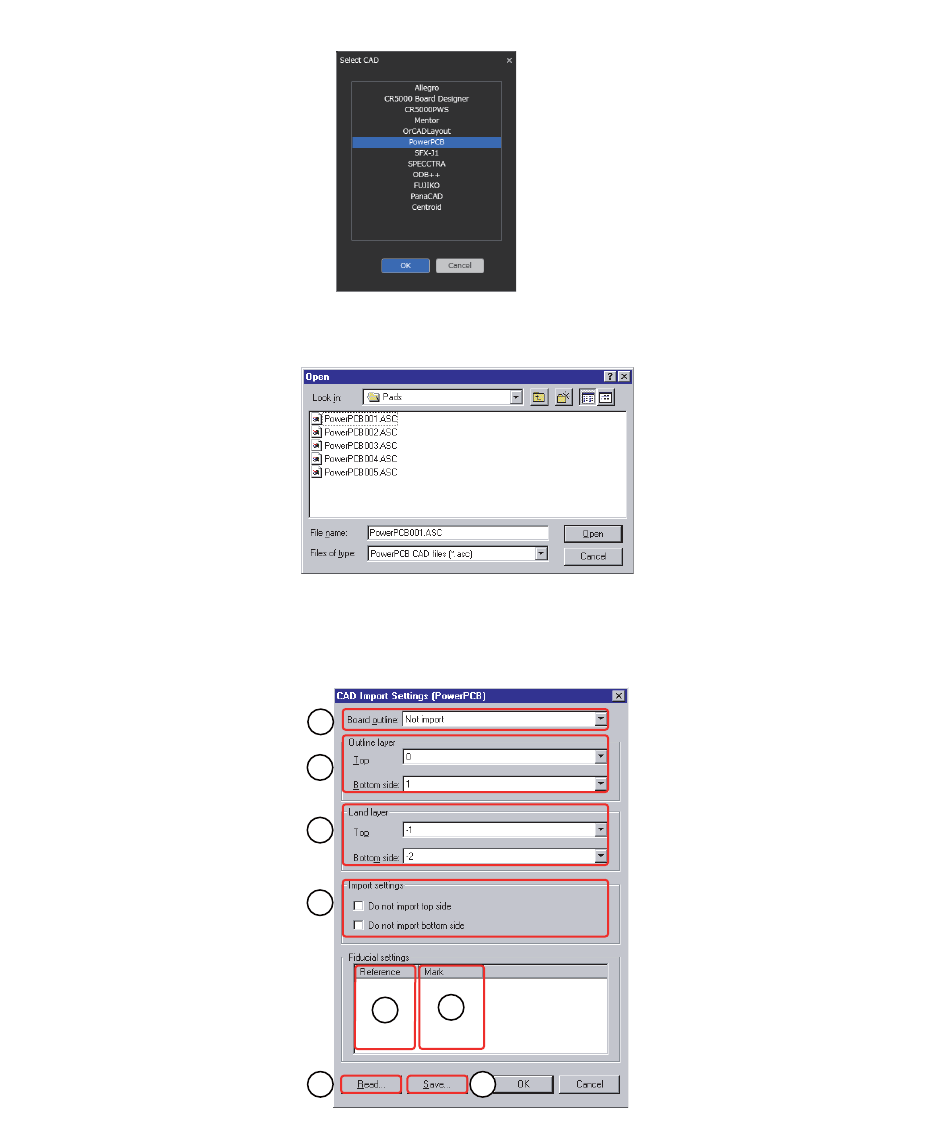

1. 在 “CAD 选择 （Select CAD）” 对话框内选中 [PowerPCB] 并点击 [OK] 键。
2. 画面上弹出 [Open] 对话框。请先选中作为读入对象的文件，然后再点击 [Open] 键。
3. 画面上弹出 [CAD Import Settings(PowerPCB)] 对话框。请对各个项目进行设置。如果无需变更设置
或者无需追加基准定位点，则请直接跳至步骤 4.。
41OPE-1398-E
05USR-0052E
41OPE-1399-E
a
b
c
d
e
h
f
g
