OPE-NEXIM-007S0 4. 元件数据的管理 Nexim 操作手册 169 创建锡球数据 a. 关于 [a.] 的图标说明。 追加规则排 列的锡球 追加横竖都整齐排列的锡球。在属 性区内输入锡球信息。请在属性 区输入引脚信息。 追加不规则 排列的锡球 ( 左下脚空 缺) 追加横竖都整齐排列的锡球。请在 锡球设置的对话框内输入锡球的 信息。 追加不规则 排列的锡球 ( 右下角空 缺) 追加右下脚空缺的错位排列的锡球 。请在锡球设置…
4. 元件数据的管理 OPE-NEXIM-007S0
168 Nexim 操作手册

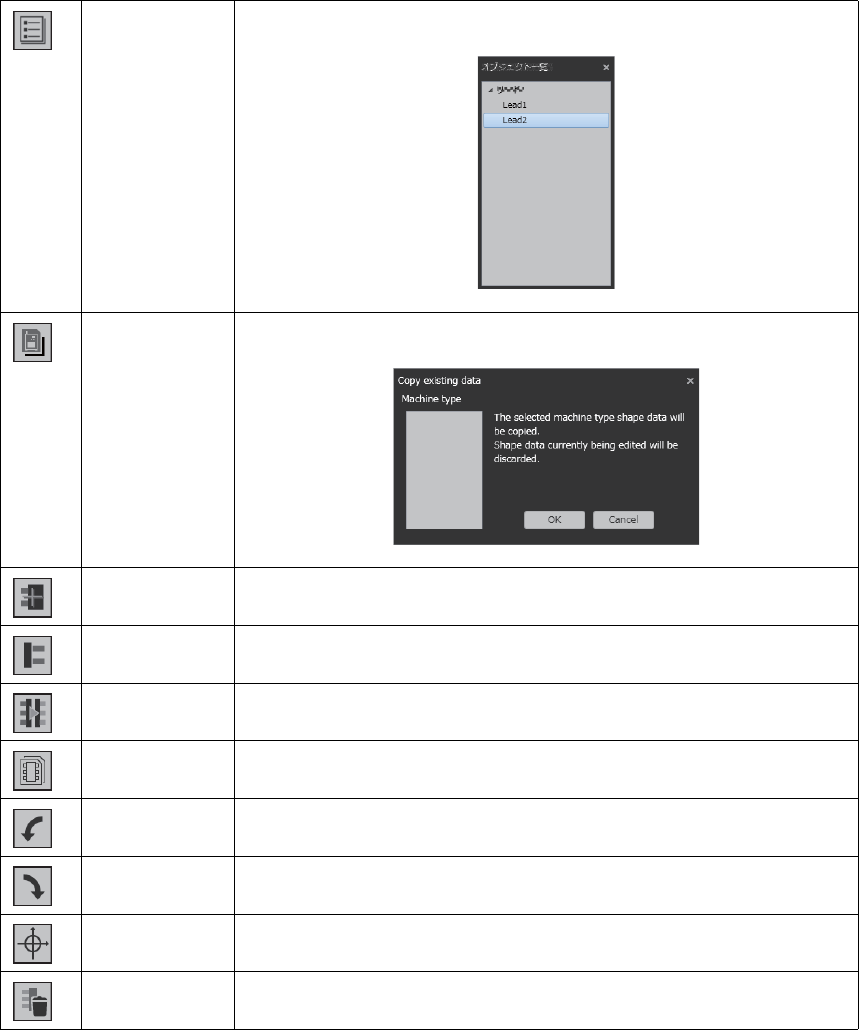

b. 关于 [b.] 的图标说明。
显示对象一
览。
显示创建的引脚形状数据的对象一览表。
形状数据的复
制
复制 Generic 内的形状数据。
对中 将选择的引脚形状数据与元件中心对齐。
与主体对位 将选择的引脚形状数据与元件外形对齐。
对称复制 将选择的引脚形状数据复制到对称位置。
复制 复制选择的引脚形状数据。
旋转 +90 度 将选择的引脚形状数据向左面旋转 90 度。
旋转 -90 度 将选择的引脚形状数据向右面旋转 90 度。
元件中心 移动元件中心时以引脚形状数据为基准。
删除 删除选择的引脚形状数据。
41PRG-0289-E
41PRG-0201-E
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
169
创建锡球数据
a. 关于 [a.] 的图标说明。
追加规则排
列的锡球
追加横竖都整齐排列的锡球。在属性区内输入锡球信息。请在属性
区输入引脚信息。
追加不规则
排列的锡球
( 左下脚空
缺)
追加横竖都整齐排列的锡球。请在锡球设置的对话框内输入锡球的
信息。
追加不规则
排列的锡球
( 右下角空
缺)
追加右下脚空缺的错位排列的锡球。请在锡球设置的对话框内输入
锡球的信息。
41PRG-0202-Ee
a.
b.
41PRG-0203-Ea
41PRG-0464-E
4. 元件数据的管理 OPE-NEXIM-007S0
170 Nexim 操作手册
b. 关于 [b.] 的图标说明。
显示对象一
览。
显示创建的锡球形状数据的对象一览表。
形状数据的
复制
复制 Generic 内的形状数据。
对中 将选择的锡球形状数据与元件中心对齐。
锡球的结合 把复数的形状数据结合为 1 个形状数据。
选择的形状数据的锡球直径及间距大体上同样时，变成格子状可以
操作。
备注
对于选择的形状数据在外围没有脱落的情况下，即使内侧脱落也有可能结合。那时，没有
脱落结合为格子状。
41PRG-0289-E
41PRG-0201-E
41PRG-0465
NG OK
OK
41PRG-0466
