3. Job 管理 OPE-NEXIM-007S0
98 Nexim 操作手册

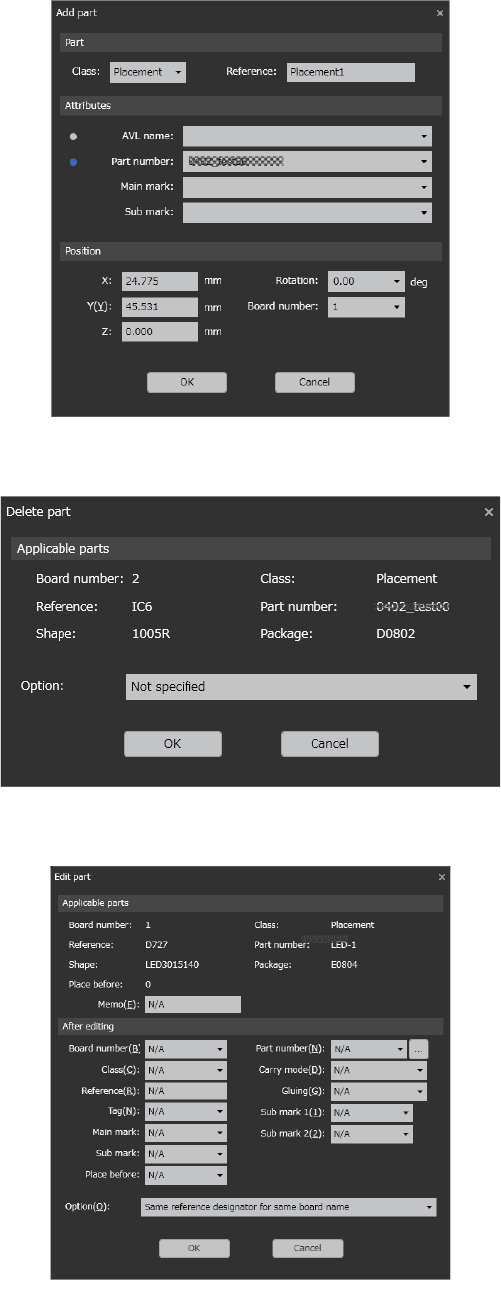

a. 将追加元件或定位点。
b. 删除选择的元件或定位点。
c. 编辑选择的元件或定位点的元件信息。
41PRG-0165-E
41PRG-0166-E
41PRG-0167-Eb
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
99

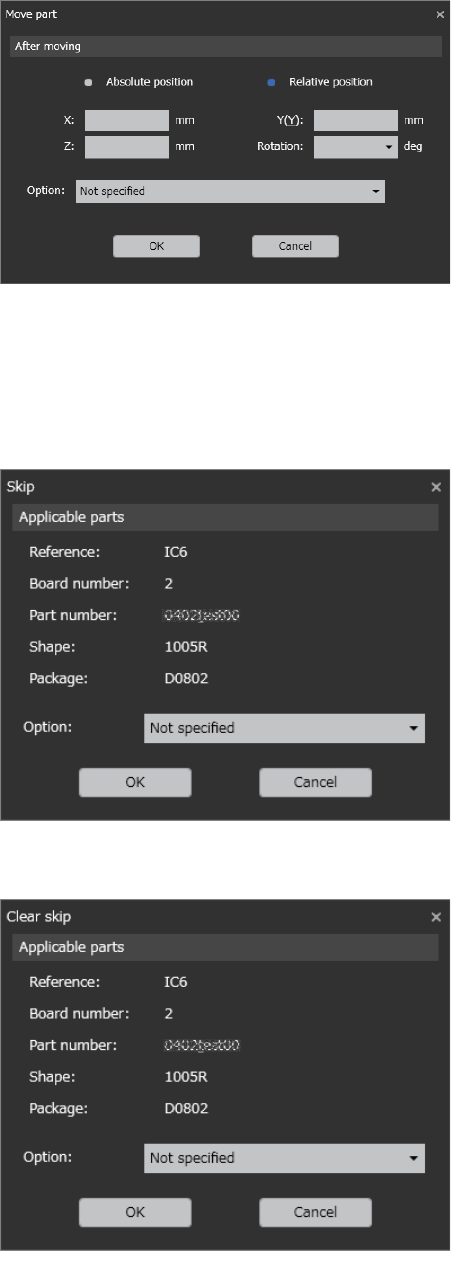

d. 移动选择的元件或定位点。
e. 分别打开元件号码、外形数据、封装数据的编辑器。
f. 选择为贴装坐标时，变更为定位坐标。选择为定位坐标时，变更为贴装坐标。选择为贴装坐标时，
变更为定位坐标。选择为定位坐标时，变更为贴装坐标。
g. 跳过选择的元件或定位点。
h. 将选择元件或定位点解除跳过。
i. 选择与被选元件相同元件号码的全部元件。
41PRG-0162-E
41PRG-0168-E
41PRG-0169-E
3. Job 管理 OPE-NEXIM-007S0
100 Nexim 操作手册

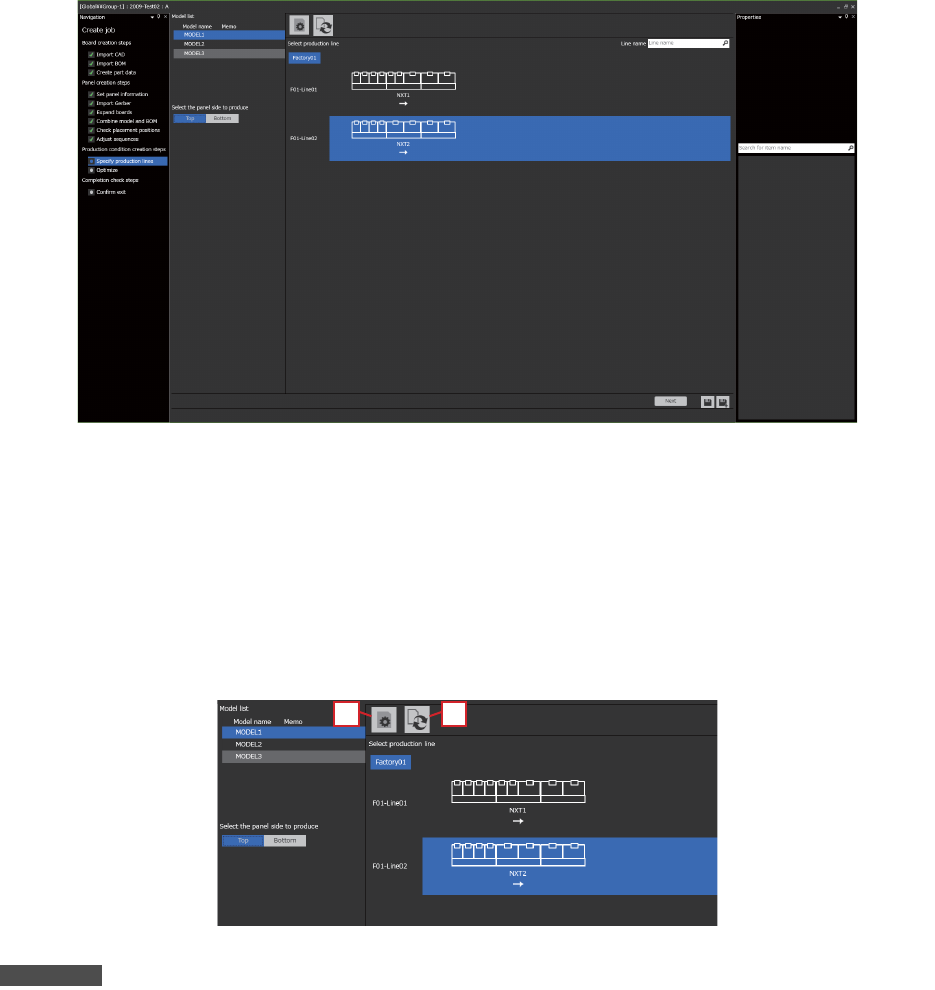

3.4 创建生产条件的步骤
3.4.1 生产线的设置
设置每个生产 Model 的生产线
1 个生产 Model 可以设置多条生产线。
设置生产线的操作方法
介绍设置生产线的操作方法。
生产线应根据产品 Model 进行设置。
请指定产品 Model 以及配置，然后选择生产线。可以选择多条生产线。1 个 Model 可设置于多条生产线
内。
备注
设置生产线时，各生产 Model 以及贴装面都要进行设置。
41PRG-0045-Eb
41PRG-0155-Eb
a.
b.
