7. 运用 OPE-NEXIM-007S0 242 Nexim 操作手册 备注 为了参照当前生产配置，需要将 NKS 本地动作设置的 [NKS.UseAppendPartsOnMachine] 设置为 [True]。 关于详细内容，请参考 " 7.7 Nexim Kitting Station 的设置 "。 e. 显示实施离线换线的机器的元件配置状况 。 按照模组的料槽号显示。 选择料槽，然后扫描元件 DID、供料器…
OPE-NEXIM-007S0 7. 运用
Nexim 操作手册
241
7.3 离线换线
7.3.1 离线换线的操作
实行离线换线作业。
离线换线作业全部用鼠标与扫描条形码来完成。
操作的时候，不用考虑 DID( 元件 ) 与 FIDL( 供料器 ) 的扫描顺序。
a. 选择实行离线换线作业的工单。
b. 显示作业中的工号。
c. 显示生产线名、基准 Job 名、下一个生产的 Job 名。
Job 名分别显示在 Job name/revision/production side 上。

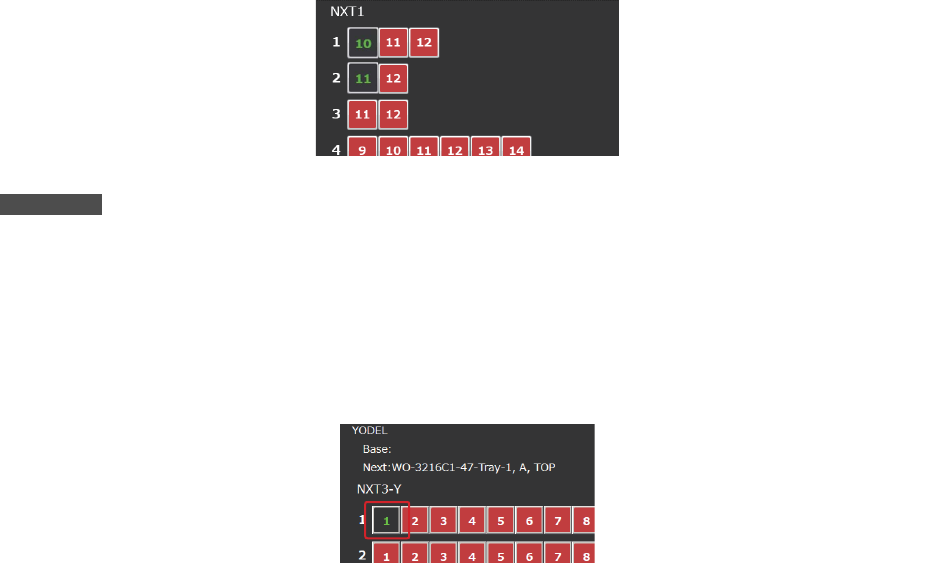

d. 单击 [ 参照当前配置 ] 时，参照当前生产配置在机器上配置的元件准备完毕，料槽用绿色显示。
41PRG-0339-Ea
a.
b.
f.
c.
e.
d.
41PRG-0340-E
OPE-NEXIM-007S0 7. 运用
Nexim 操作手册
243
7.4 生产支援
7.4.1 生产支援操作
根据料尽与料尽预告的信息，进行补料与验证。
离线换线作业全部用鼠标与扫描条形码来完成。
验证时，仅需要读取粘贴在元件上的 DID，就能自动进行因更换供料器而发生的补料或因料带拼接而发生
的补料。
a. 选择供料方式。
自动选择时，参考 DID[Use Splicing] 的检查窗口。已经检查时通过料带拼接补料，没有检查时通过供料器
更换补料。
进行验证时通过更换供料器进行补料。
料带拼接时通过料带拼接进行补料。
备注
• 通过料带拼接的补充元件时，Nexim 在料带拼接后的 QTY 时，显示出补充前的元件余数和补充元件数的合计。
• 通过料带拼接补充元件时，对于在 KIT Handy 料带拼接后的 QTY，料带拼接后显示出补充前的元件余数，切换为补充料卷时切换到补充元
件数的显示。
b. 作业一览的显示。显示作业指示的一览。从上到下表示优先度的顺序。
选择作业指示时可以在作业区内确认模组的料槽号码。
红色表示因料尽或错误导致停机的料槽。黄色表示料尽。可确认需要补料的模组的料槽号码。
c. 红色表示因料尽或错误导致停机的料槽。黄色表示料尽。
红色表示因料尽或错误导致停机的料槽。黄色表示料尽。可确认需要补料的模组的料槽号码。
d. 输入使用手持式扫描器扫描的条形码。
41PRG-0342-E
a.
c.
d.
b.
