4. 元件数据的管理 OPE-NEXIM-007S0
170 Nexim 操作手册

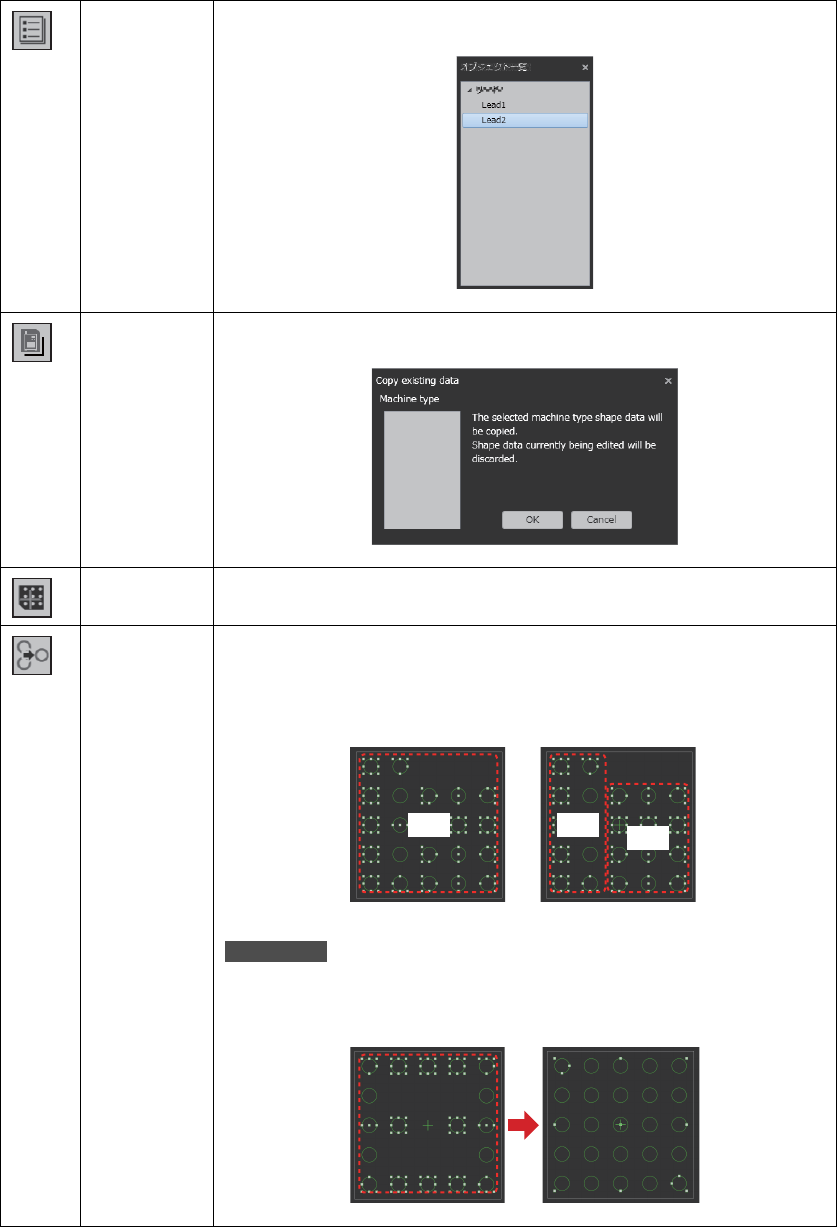

b. 关于 [b.] 的图标说明。
显示对象一
览。
显示创建的锡球形状数据的对象一览表。
形状数据的
复制
复制 Generic 内的形状数据。
对中 将选择的锡球形状数据与元件中心对齐。
锡球的结合 把复数的形状数据结合为 1 个形状数据。
选择的形状数据的锡球直径及间距大体上同样时，变成格子状可以
操作。
备注
对于选择的形状数据在外围没有脱落的情况下，即使内侧脱落也有可能结合。那时，没有
脱落结合为格子状。
41PRG-0289-E
41PRG-0201-E
41PRG-0465
NG OK
OK
41PRG-0466
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
171

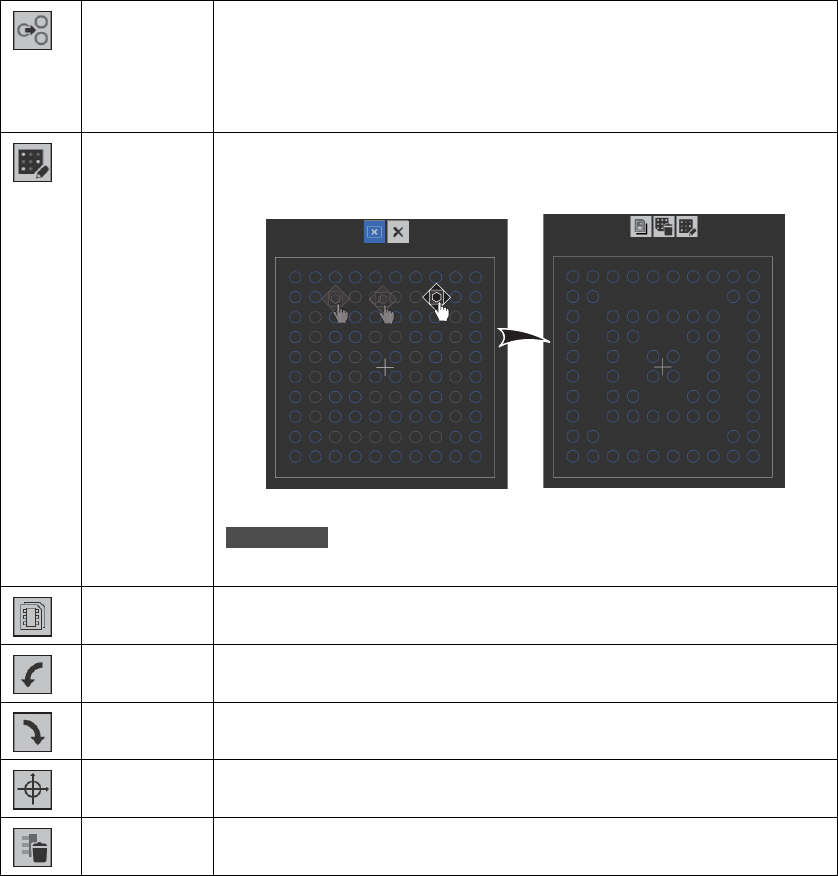

锡球结合的
解除
解除选择的锡球形状数据的联结，分割为复数的形状数据。
构成为纵长的形状数据以纵 1 列单位分割。如果横宽或者纵横同数
构成的形状数据以横 1 列单位分割。纵 1 列或者横 1 列构成的形状
数据时分割为 1 个单位。
编辑锡球空
缺
设置锡球的空缺位置。请单击锡球空缺的位置。可利用鼠标滑动连
续进行设置。
备注
点击完成返回。
复制 复制选择的锡球形状数据。
旋转 +90 度 将选择的锡球形状数据向左面旋转 90 度。
旋转 -90 度 将选择的锡球形状数据向右面旋转 90 度。
元件中心 把选择的锡球形状数据做为基准，移动全部的锡球形状到元件中心。
删除 删除选择的锡球形状数据。
41PRG-0204
4. 元件数据的管理 OPE-NEXIM-007S0
172 Nexim 操作手册
通过影像数据创建特征数据的方法
选择需要利用影像数据 (mng) 创建的特征部分后将自动创建影像数据。
下文以引脚元件为例对特征数据的创建方法进行说明。
1. 打开影像数据，在外形数据的编辑画面内利用按键选择需要创建的引脚方向。
2. 利用鼠标拖动光标将需要创建的引脚范围框住。
备注
单击后追加特征。
3. 引脚将显示为绿色，完成特征数据的创建。
41OPE-1248-E
1
2
41OPE-1249-E
3
