3 APC-SOFTWARE EINSTELLUNG UND EMPFOHLENE EINSTELLUNGEN 3.4 DIAGNOSTIK 104 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 3.4 DIAGNOSTIK Die Diagnostikfunktion ist ein Hilfsmittel für den Nutzer, damit ein indivi…

3 APC-SOFTWARE EINSTELLUNG UND EMPFOHLENE EINSTELLUNGEN

3.3 KALIBRATION

EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 103

3.3 KALIBRATION

Die APC-Kalibration is ein teils Software / teils Hardware Vorgang zur Kalibration der Drehmoment-

kraft, die beim Klemmen benutzt wird. Die Kalibrationsseite befindet sich unter Wartung -> Maschi-

neneinstellung -> Grundlagen -> APC-Kalibrationsseite.

Torque Value 1

27.0%

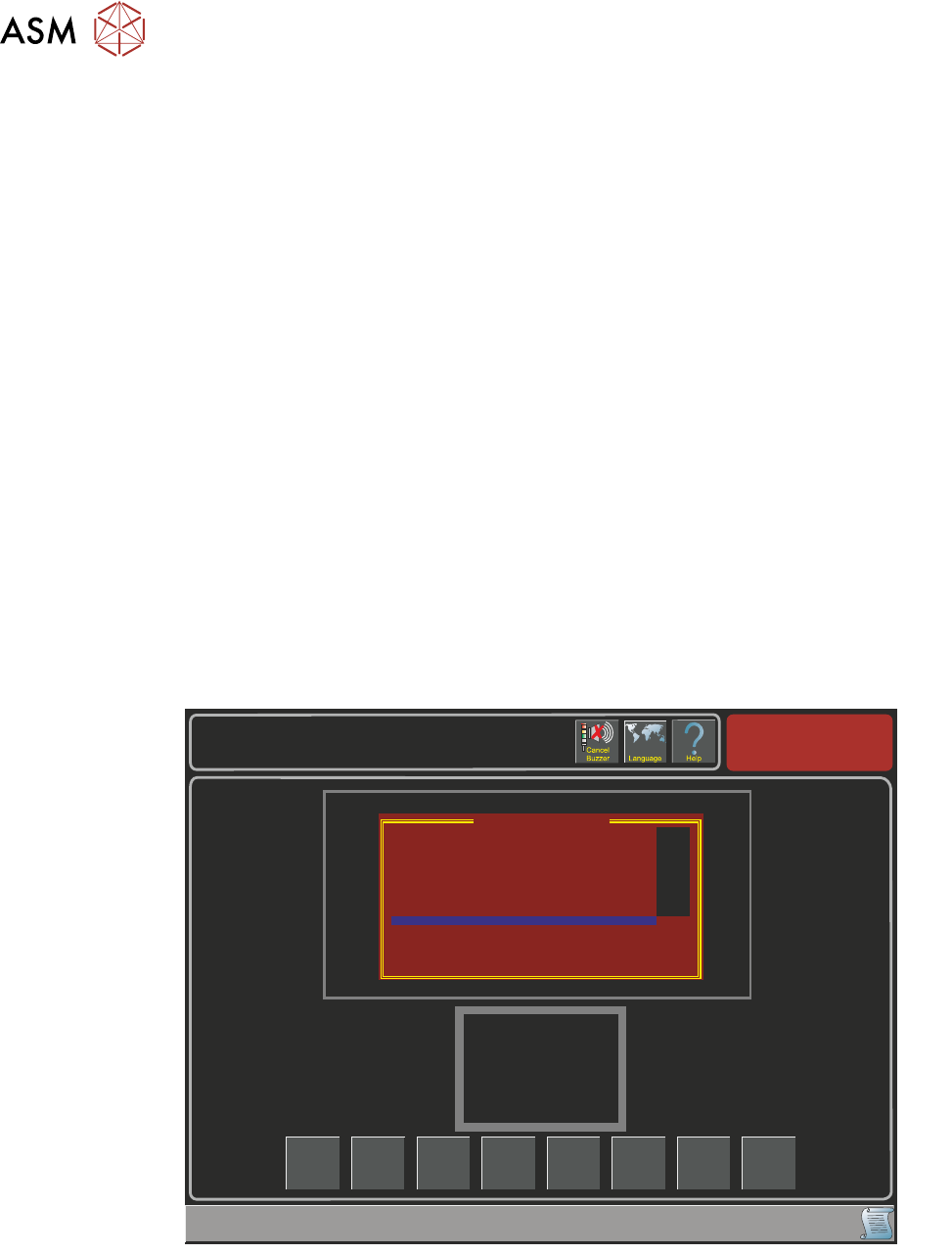

Maintenance \ Machine Setup \ Basics \ APC Calibration

Page Up

Page

Down

On selecting this parameter, the rising table moves to

transport height, the transport rails are checked for boards,

and the rear rail is moved into position to allow the user to

place the test jig between the front and rear rails.

The ten read only Torque Value parameters represent the

percentage of the torque delivered. The torque applied to

the jig is measured by the sensor at its centre. Selecting

Torque On/Off applies torque to the jig, selecting Torque

On/Off again releases it.

Values are input into the ten Calibration Value parameters

Load Screen

Board

Clamps

Torque Value 2

28.0%

Torque Value 3

29.0%

Torque Value 4

30.0%

Torque Value 5

31.0%

Calibration Value 1

20.0 Newtons

Calibration Value 2

25.0 Newtons

Calibration Value 3

30.0 Newtons

Calibration Value 4

35.0 Newtons

Calibration Value 5

40.0 Newtons

Torque Value 6

32.0%

Torque Value 7

33.0%

Torque Value 8

34.0%

Torque Value 9

35.0%

Torque Value 10

36.0%

Calibration Value 6

45.0 Newtons

Calibration Value 7

50.0 Newtons

Calibration Value 8

55.0 Newtons

Calibration Value 9

60.0 Newtons

Calibration Value 10

65.0 Newtons

Benutzen Sie eine Kalibrationsvorrichtung und einen Laptop auf dem eine spezielle Software

installiert wurde, die Drehmomentkraft, welche von der Maschinen-Software gefordert wird und die

tatsächliche Kraft, die auf die Maschine ausgeübt werden können gemessen, verglichen und jus-

tiert werden, um zu gewährleisten, dass die genauen Kräfte ausgeübt werden.

HINWEIS

Siehe Snug Kraft Kalibration im Universalklemmen Kapitel in diesem Handbuch für Einzelheiten

zum Kalibrationsvorgang.

3 APC-SOFTWARE EINSTELLUNG UND EMPFOHLENE EINSTELLUNGEN

3.4 DIAGNOSTIK

104 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019

3.4 DIAGNOSTIK

Die Diagnostikfunktion ist ein Hilfsmittel für den Nutzer, damit ein individueller Zugang und die

Steuerung der Motoren und Module ermöglicht werden kann. Sie ermöglicht dem Nutzer die Ma-

schinenabläufe zu steuern, damit ein spezifisches Modul angewendet werden kann.

HINWEIS

Die APC-spezifische Diagnostik ist mit OTS statt APC betitelt.

3.4.1 Schienensystem Diagnostik

Die APC-Diagnostik wurde unter der Schienensystem Diagnostik gruppiert.

1. Wählen Sie Wartung.

2. Wählen Sie Diagnostik

3. Benutzen Sie die Weiter/Zurück Tasten, wählen sie Druckschlitten

4. Wählen Sie Modul wählen

5. Benutzen Sie die Weiter/Zurück Tasten, wählen sie Druckschlitten zur hinteren Position

fahren

6. Wählen SieDiagnostik laufen lassen.

7. Wählen Sie Exit

8. Benutzen Sie die Weiter/Zurück Tasten, wählen sie Schienensystem

HINWEIS

Die Klemmenart und APC-Arten können über die Wahl der Verstelltasten eingestellt werden

Scrollen Sie nach unten zu einer der APC-Diagnostik Funktionen.

Run

Diagnost

Snug

Maintenance \ Diagnostics

Adjust Next Previous Exit

Rail System Diagnostics

Toggle Board Clamp

Toggle Board Stop

Toggle Downline Board Stop

Toggle Mid Rail

Toggle OTS Over Top Clamp

Toggle OTS Mid Plate Down

Toggle OTS Mid Plate Up

Toggle OTS Brake

Cycle OTS Brake

Cycle OTS Over Top Clamp

Cycle OTS Mid Plate Up and Down

Cycle OTS Clamps

Cycle Board on Belts

OFF

3.4.1.1 OTS Over-Top-Klemme umschalten

Diese Funktionalität bewegt die obere Klemme vorwärts oder rückwärts.

3.4.1.2 OTS Mittlere Platte Runter umschalten

Diese Funktionalität kontrolliert den mittlere Platte Betrieb Runter.

3 APC-SOFTWARE EINSTELLUNG UND EMPFOHLENE EINSTELLUNGEN

3.4 DIAGNOSTIK

EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 105

3.4.1.3 OTS Mittlere Platte Hoch umschalten

Diese Funktionalität kontrolliert den mittlere Platte Betrieb Hoch.

HINWEIS

Wenn beide mittlere Platte hoch und mittlere Platte runter EINGESCHALTET sind oder beide AUS-

GESCHALTET sind, dann ist die mittlere Platte unkontrolliert.

3.4.1.4 OTS Z-Klemmen umschalten

Diese Funktionalität schaltet zwischen Z-Klemmen EIN/AUS um.

HINWEIS

Mit den Z-Klemmen EINGESCHALTET wird das Umschalten zwischen mittlere Platte hoch oder

runter keinerlei Auswirkung haben.

3.4.1.5 OTS Z-Klemmen kreisen

Diese Funktionalität kreist die Z-Klemmen.

3.4.1.6 OTS Over-Top-Klemme kreisen

Diese Funktionalität bewegt die obere Klemme vorwärts und rückwärts in einem sich wiederholen-

den Zyklus.

3.4.1.7 OTS Mittlere Platte Hoch und Runter kreisen

Diese Funktionalität bewegt die mittlere Platte hoch und runter in einem sich wiederholenden Zy-

klus.

3.4.1.8 OTS-Klemmen kreisen

Diese Funktionalität ermöglicht allen Teilen im APC sich in einem sich wiederholenden Zyklus, syn-

chron zusammen, zu bewegen.

HINWEIS

Das System stellt die Anzahl von Zyklen, die von der Zykluszahl her ausgeführt werden sollen, ein,

wenn die Anzahl von Zyklen erreicht wurde, stoppt die Diagnostik.

Benutzen Sie die Verstelltaste mit der Folgendes eingestellt werden kann:

●

Substratbreite

●

Klemmdruck

●

Snug-Druck

●

Substrat zurückbehalten

●

Zykluszahl (von 1 bis 999999)
