2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 43
37. Entfernen Sie die Einstellungsvorrichtung von der Maschine. Drehen Sie sie um und setzen
Sie sie im Druckbereich ein. Richten Sie die rechte Kante der Vorrichtung mit dem rechten
Ende der APC-Module aus.
38. Wiederholen Sie die Schritte 34 bis 36 für die Eingabe Endschienensubstratführer.
39. Entfernen Sie die Einstellungsvorrichtung von der Maschine.
40. Schließen Sie die vordere Druckkopfabdeckung, drücken Sie die System Taste.
41. Benutzen Sie Weiter oder Zurück, um die Schienenbreite Ausgangsposition zu markieren.
42. Wählen SieDiagnostik laufen lassen.
43. Wählen Sie "Justieren" und stellen Sie die Substratbreite auf 250 mm ein.
44. Wählen Sie Exit.
45. Benutzen Sie Weiter oder Zurück, um die Antriebsschine zur Substratbreite zu markieren.
46. Wählen SieDiagnostik laufen lassen.
47. Die vordere Druckkopfabdeckung öffnen.
48. Legen Sie das Kalibrationssubstrat (2) auf die Eingabe Transportschienenbänder.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
44 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
49. Wenn das Kalibrationssubstrat auf der gleichen Ebene zu den Eingabeende Schienensub-
stratführern ist, schieben Sie das Substrat hart gegen das hintere Schienenende des Sub-
stratführers (1). Achten Sie darauf, dass die Lücke zwischen dem Substrat und dem vorderen
Schieneende Substratführers 1,0 mm beträgt.

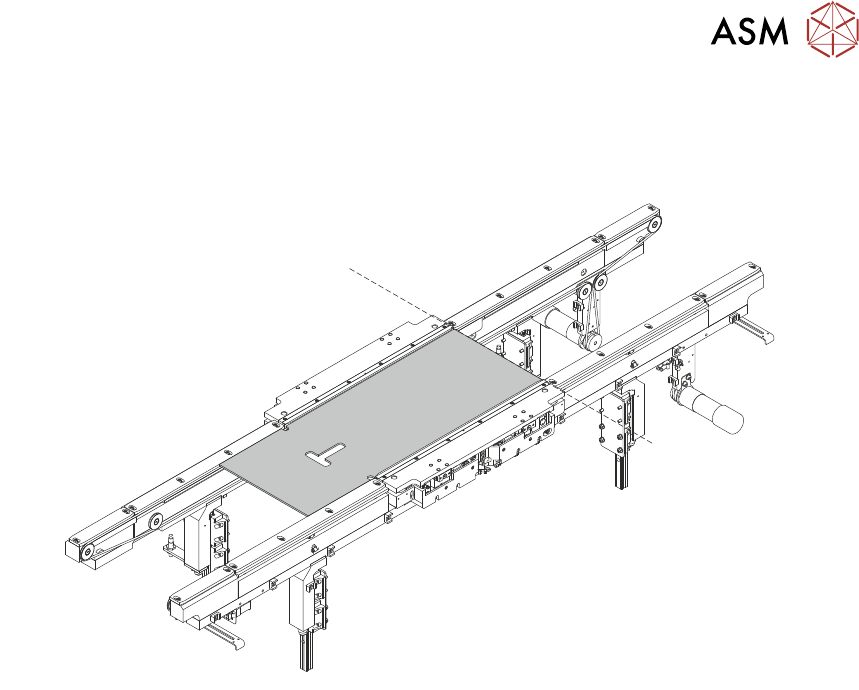

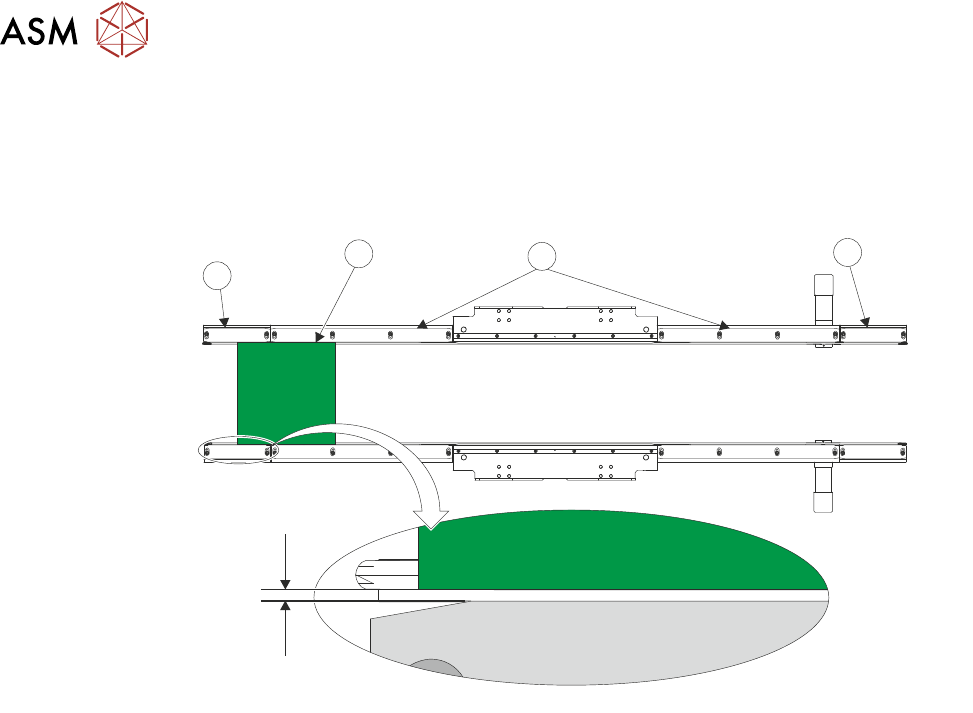

=1.0mm
1
2
3
4
50. Wiederholen Sie Schritt 49 für beide Sets von Mittelschienen Substratführern (3) und die Aus-
gabeende Schienensubstratführer (4).
51. Falls die gemessenen Lücken größer/kleiner sind als 1,0 mm, dann müssen die Substratfüh-
rungspositionen eingestellt werden. Wiederholen Sie Schritte 9 bis 50.
52. Nachdem alle Lücken korrekt mit 1,0 mm bemessen worden sind, entfernen Sie das Kalibrati-
onssubstrat von den Schienen.
53. Schließen Sie die vordere Druckkopfabdeckung, drücken Sie die System Taste.
54. Wählen Sie Exit.
55. Wählen Sie Exit.
56. Wählen Sie Zurück.
57. Führen Sie den Substrat Transit Freiraum Prüfen Sie durch.
2.6.8 Substrat Transit Freiraum Check
Diese Checks werden durchgeführt, um zu gewährleisten, dass die Substrate frei laufen, wenn sie
auf den Schienen transportiert werden.
2.6.8.1 Eingabeförderband Check
1. Wählen Sie Produkt einstellen.
2. Wählen Sie Produkt laden. Achten Sie darauf, dass der gewählte Produktname zum Substrat
passt, das für diesen Testvorgang benutzt werden soll.
3. Wählen Sie Werkzeug. Achten Sie darauf, dass der gewünschte APC-Klemmen-Modus und
andere APC-Parameter korrekt definiert werden.
4. Wählen Sie Werkzeug einstellen.
5. Wählen Sie Substrat laden.
6. Legen Sie das Substrat, das geladen werden soll, auf die Eingabeschienen.
7. Wählen Sie Auto Substrat.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 45
8. Prüfen Sie, dass das Substrat erfolgreich in den Druckbereich einläuft, so leise wie möglich,
(keine übermäßigen Klick- oder Klopfgeräusche).
Wenn das Substrat nicht im Druckbereich ankommt oder übermäßig laute Geräusche (Kli-
cken, Klopfen, u.s.w.) zu hören sind, dann sollten die Schienenbreite Ausgangspositions- und
Substratführung Einstellungsvorgänge durchgeführt werden.
9. Führen Sie den Ausgabeförderband-Prüfen Sie wie unten beschrieben durch.
2.6.8.2 Ausgabeförderband Check
1. Wählen Sie Transporthöhe.
2. Wählen Sie Substrat entladen.
3. Wählen Sie Auto Substrat.
4. Prüfen Sie, dass das Substrat erfolgreich aus dem Druckbereich herauskommt, so leise wie
möglich, (keine übermäßigen Klick- oder Klopfgeräusche).
Wenn das Substrat nicht den Druckbereich verlässt und erfolgreich im Ausgabeband an-
kommt oder wenn übermäßig laute Geräusche (Klicken, Klopfen, u.s.w.) zu hören sind, dann
sollten die Schienenbreite Ausgangspositions- und Substratführung Einstellungsvorgänge
durchgeführt werden.
2.6.9 Schiene zu Tischhöhe
"Schiene zu Tischhöhe" gewährleistet, dass das Substrat beim Druckvorgang korrekt und gleich-
mäßig unterstützt wird.
HINWEIS
Die "Schiene zu Tischhöhe" Einstellung wurde vom Werk eingestellt und es sollte keinerlei Versuch
unternommen werden, dies zu verstellen. Wenn die Transportschienen vom Drucker entfernt wur-
den, muss ein Koplanitartätsvorgang durchgeführt werden, ehe mit dem Drucken begonnen wer-
den kann. Bitte wenden Sie sich an Ihren örtlichen Kundendienst für weitere Einzelheiten.
2.6.10 Pneumatik System Einstellungen
Der folgende Abschnitt erläutert die erforderlichen Einstellungen für das Pneumatik System.
4
2
3
1

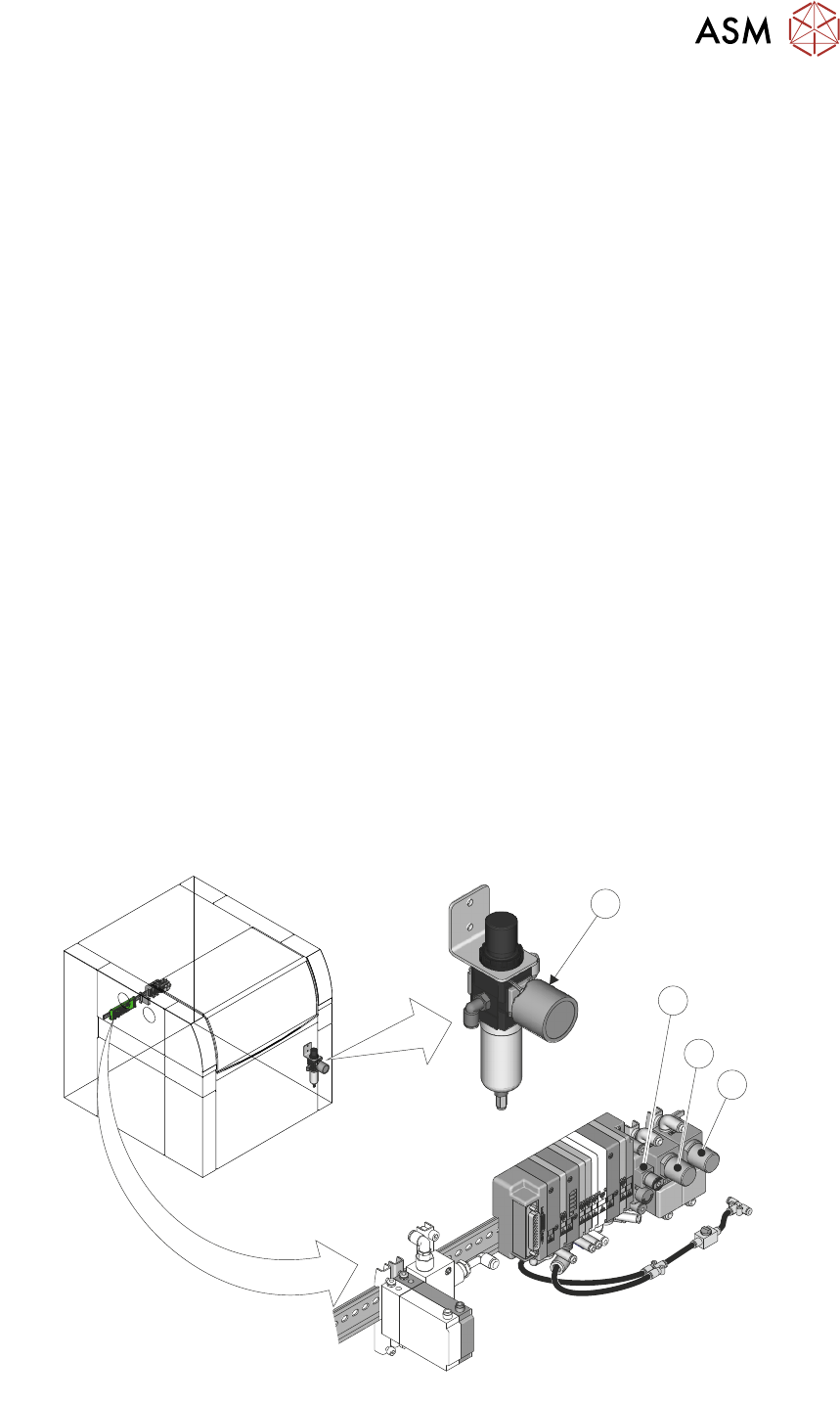

Sitz des APC-Verteilers
