2 UNIVERSALKLEMMEN (APC) 2.6 JUSTIERUNGEN UND EINSTELLUNGEN 40 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 2.6.7 Ausgangsposition Schienenbreite und Substratführung Einstellung 1. Wählen Sie Abdeckung öffnen B…
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 39
8. Bewegen Sie die hintere Transportschiene vorwärts, zur vorderen Schiene, bis die hintere
Bein-Linearführungen (2) in die Schlitze der H-Vorrichtungen passen.
Wenn beide Sets an Linearführungen eng (Snug) in die Schlitze der Vorrichtungen passen, ist
die hintere Transportschiene parallel zur vorderen Schiene. Gehen Sie zu Schritt 15.
Wenn beide Sets an Linearführungen nicht eng (Snug) in die Schlitze der Vorrichtungen pas-
sen, fahren Sie bei Schritt 9 fort.
9. Entfernen Sie die H-Vorrichtungen und führen Sie die Vorderschienen-Parallelität-Checks, wie
zu Beginn dieses Kapitels beschrieben, durch (schließen Sie die Luft- und Stromzufuhr je
nach Bedarf wieder an).
10. Neubefestigung der H-Vorrichtungen.
Wenn beide Sets an Linearführungen eng (Snug) in die Schlitze der Vorrichtungen passen, ist
die hintere Transportschiene parallel zur vorderen Schiene. Gehen Sie zu Schritt 15.
Wenn beide Sets an Linearführungen nicht eng (Snug) in die Schlitze der Vorrichtungen pas-
sen, fahren Sie bei Schritt 11 fort.

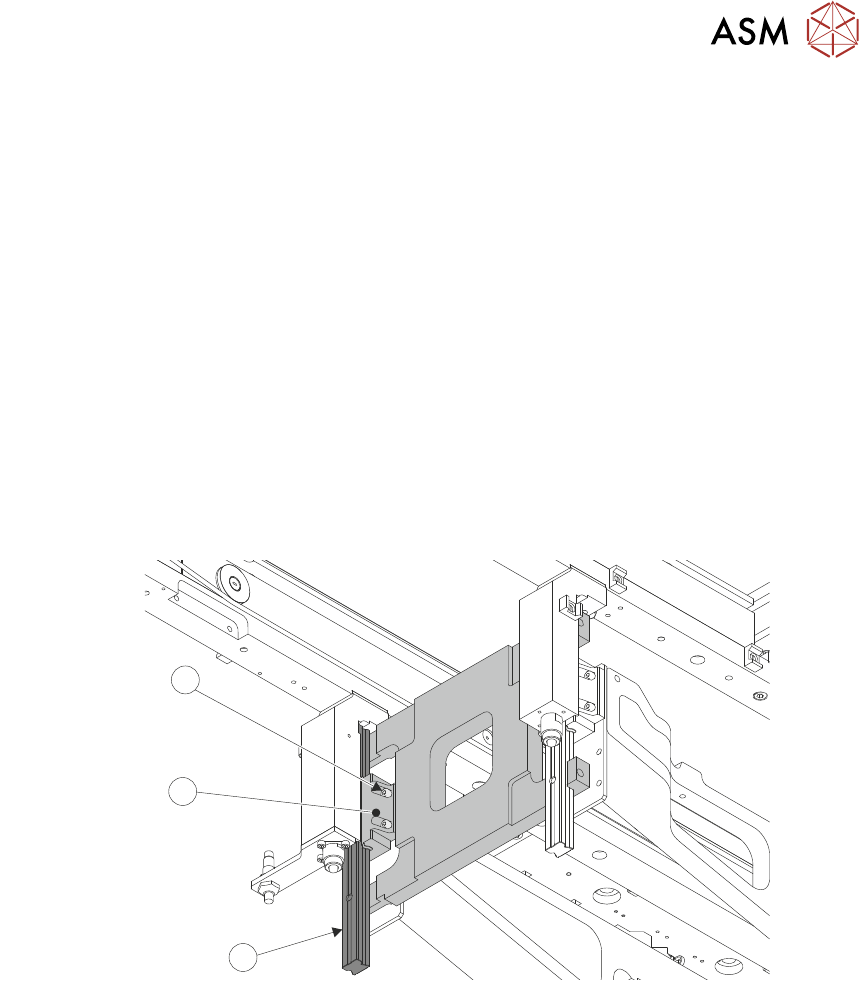

11. Lösen Sie die vier Schrauben (3), welche die hintere linke Seite des oberen kugelgelagerten
Schlittens (2) an der hinteren Tischschiene befestigen.
1
3
2
12. Wiederholen Sie Schritt 11 auf der hinteren rechten Seite.
13. Positionieren Sie die hintere Schiene neu, bis die Linearführungen (1) eng (Snug) in die Vor-
richtungsschlitze passen.
14. Ziehen Sie alle acht Sicherungsschrauben fest, die in den Schritten 11 und 12 gelöst wurden.
15. Entfernen Sie die H-Vorrichtungen.
16. Installieren Sie die vier unteren, kugelgelagerten Schlitten, die in den Schritten 5 und 6 ent-
fernt wurden, neu. Benutzen Sie die Markierung/Kennzeichnung, um zu zu gewährleisten,
dass die Schlitten auf dem richtigen Schienenbein montiert werden.
17. Passen Sie die in Schritt 4 entfernten Maschinenpanele wieder ein.
2.6.6 APC-Klemme Einstellungsvorgang
Die APC-Klemmen werden mit Hilfe des sog. "Einstellungsvorrichtungsset" (Teil-Nr. 205909) ein-
gestellt. Dieses Set wird benutzt, um die vorderen und hinteren Klemmen einzustellen. Der kom-
plette Vorgang wird im "Einstellungsvorrichtungshandbuch" (Teil-Nr. 205910) erläutert, welches mit
dem Set geliefert wird.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
40 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.6.7 Ausgangsposition Schienenbreite und Substratführung Einstellung
1. Wählen Sie Abdeckung öffnen Befehle.
2. Wählen Sie Druckschlitten nach hinten.
3. Wählen Sie Sieb entladen.
4. Die vordere Druckkopfabdeckung öffnen.
5. Entfernen Sie das Sieb aus der Maschine.
6. Schließen Sie die vordere Druckkopfabdeckung.
7. Drücken Sie dieSystemTaste.
8. Wählen Sie Zurück.
9. Wählen Sie Wartung.
10. Wählen Sie Diagnostik.
11. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
12. Wählen Sie Modul wählen.
13. Gewährleisten Sie, dass die Schienenbreite Ausgangsposition markiert ist.
14. Wählen SieDiagnostik laufen lassen.
15. Wählen Sie "Justieren" und stellen Sie die Substratbreite auf 200 mm ein.
16. Wählen Sie Exit.
17. Benutzen Sie Weiter oder Zurück, um die Antriebsschine zur Substratbreite zu markieren.
18. Wählen SieDiagnostik laufen lassen.
19. Die vordere Druckkopfabdeckung öffnen.

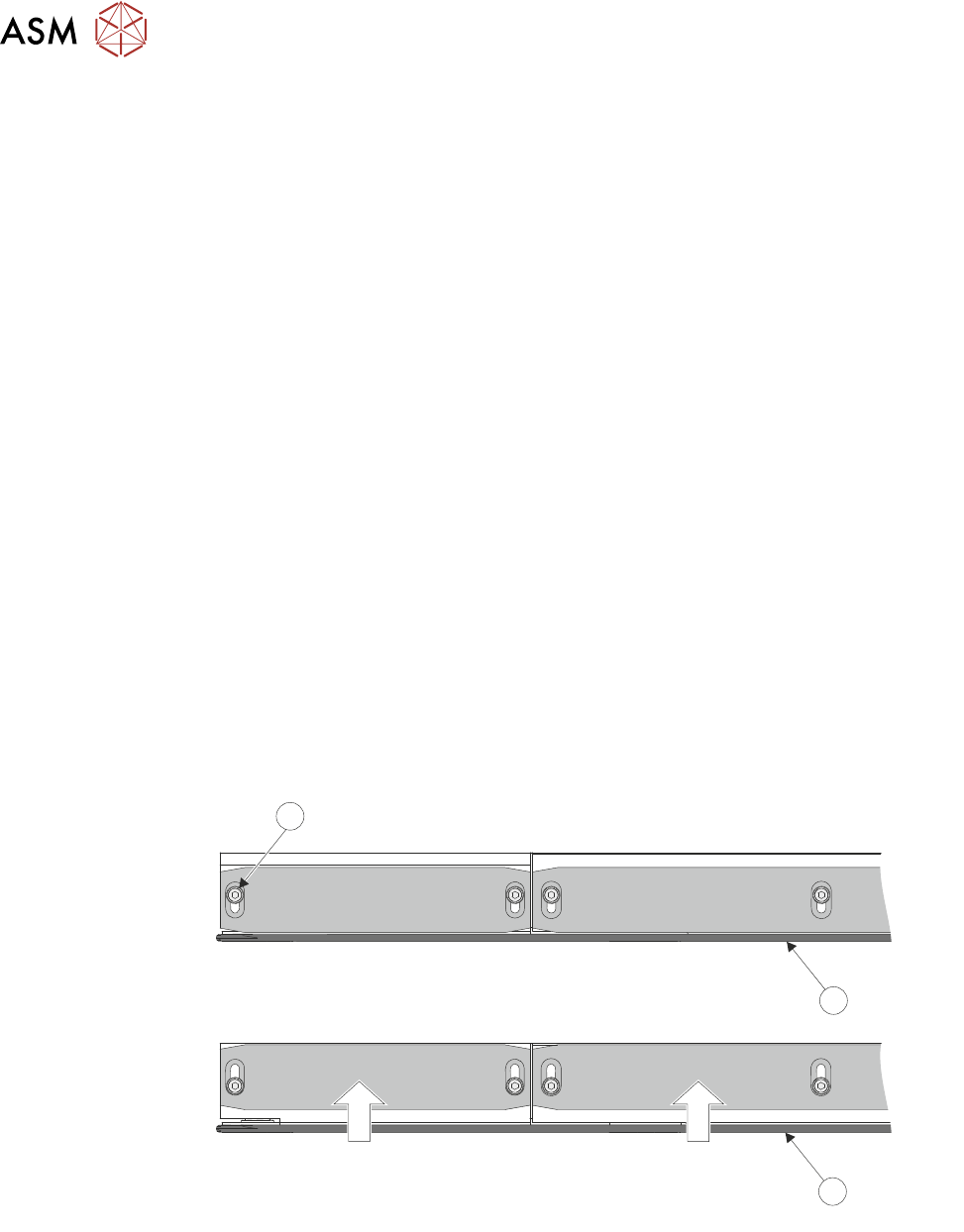

20. Lösen Sie alle Substratführung Halteschrauben (1) (12 pro Schiene) und schieben Sie alle
Substratführungen nach außen weg vom Förderband (2).
1
2
2
Teilansicht der hinteren Schiene
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 41

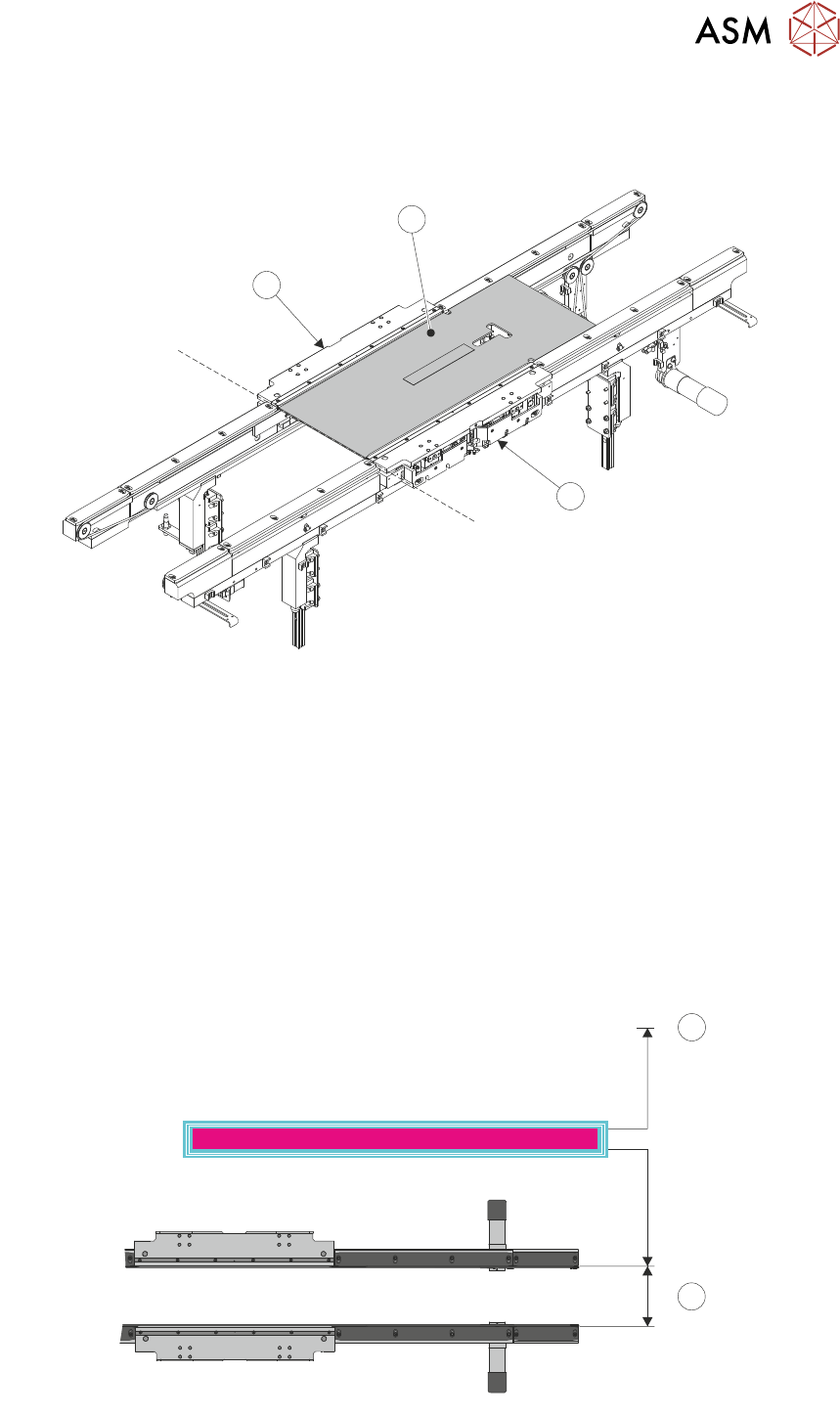

21. Laden Sie die APC-Förderbandeinstellungsvorrichtung (3) (Teil-Nr. 225240) in den Druckbe-
reich. Richten Sie die linke Kante der Vorrichtung mit dem linken Ende der APC-Module (1)
und (2) aus.
1
2
3
22. Schließen Sie die vordere Druckkopfabdeckung.
23. Drücken Sie dieSystemTaste.
24. Benutzen Sie Weiter oder Zurück, um die Schienensubstratbreite Kalibration einstellen
zu markieren.
25. Wählen Sie Diagnostik laufen lassen, um das Schienenbreite Versatz Fenster zu öffnen.
26. Benutzen Sie Steigern oder Senken, um den erforderlichen Versatz zum Halten der Vorrich-
tung einzustellen.
HINWEIS
Die Steigerung des Versatzes steigert die Maße (1) zwischen der hinteren Schiene und der
Ausgangsposition, was daher zur Senkung der Breite zwischen den vorderen und hinteren
Schienen (2) führt.
RAIL WIDTH OFFSET 0.00 mm
2
1
27. Wählen Sie Bewegen.
