2 UNIVERSALKLEMMEN (APC) 2.7 AUSTAUSCHVERFAHREN 72 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 8. Für den Zugang mit dem Schraubenschlüssel, heben Sie die mittlere Platte leicht an. Benut- zen Sie einen 5,5 mm…
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 71
4. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, entfernen Sie die Kopfschrauben (4)
(in 4 Positionen) vom ersten Führungsschlitten. Lassen Sie die Pneumatik Rohrbogen (2) (in
2 Positionen) am Führungsschlitten (1) und (3) befestigt.
1
2
3
4
5. Bewegen Sie den Führungsschlitten von dessen Halterung und lassen Sie ihn über der Hin-
terseite des Moduls hängen, das Gewicht wird durch die immer noch befestigten, pneumati-
schen Anschlüsse gestützt.
6. Wiederholen Sie die Schritte 4 bis 5 für den anderen Führungsschlitten.
7. Benutzen Sie einen 5 mm Innensechskantschlüssel, entfernen Sie Buchsenkopfschrauben
(2) (in 2 Positionen) und Ausgleichscheiben (1) (in 2 Positionen) von der mittleren Platte.
1
2
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
72 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
8. Für den Zugang mit dem Schraubenschlüssel, heben Sie die mittlere Platte leicht an. Benut-
zen Sie einen 5,5 mm AF Maulschlüssel (1), um zu verhindern, dass die Zylinderstange sich
dreht, entfernen Sie die Hubzylinder Ansatzschrauben, welche die mittlere Platte mit dem
Hubzylinder verbinden.
1
2
3
4
9. Benutzen Sie einen 2,5 mm Innensechskantschlüssel (2), entfernen Sie die Senkkopfschrau-
be (3), welche den Sensor (4) an der mittleren Platte befestigt. Führen Sie den Sensor wieder
zurück durch das Durchgangsloch.
10. Entfernen Sie the mittlere Platte Baugruppe (3).
1
2
3
11. Trennen Sie die blauen Pneumatikröhren von dem Rohrbogen des Hubzylinders, notieren Sie
sich dabei, welches Rohr zu welchem Anschluss gehört.
12. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, entfernen Sie the Kopfschrauben (1),
welche den Hubzylinder (2) am Unteraufbau sichern.
13. Entfernen Sie den Hubzylinder.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 73
14. Wiederholen Sie die Schritte 11 bis 13 für den anderen Hubzylinder.
2.7.10.2 Austauschen

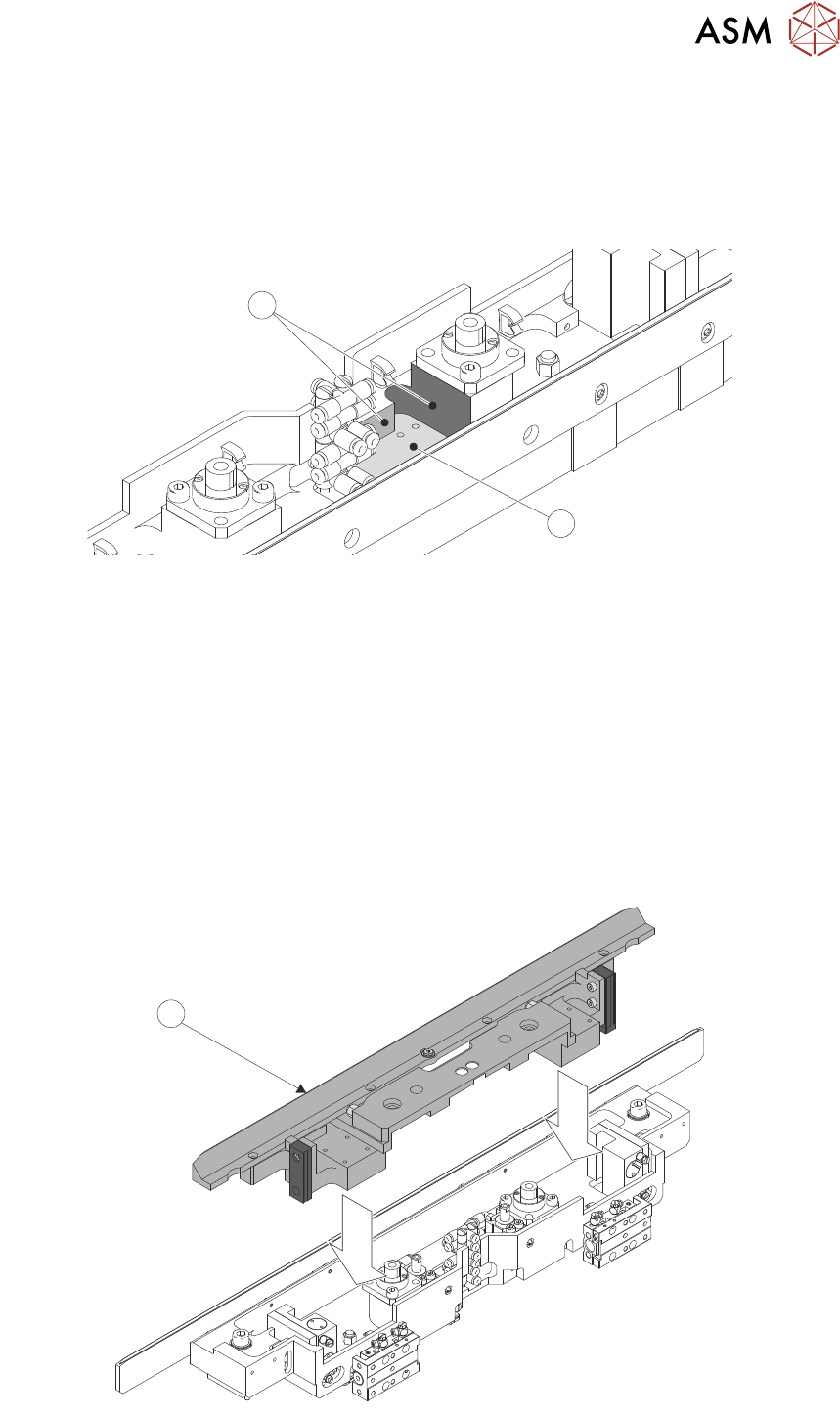

1. Benutzen Sie IPA-Tücher, um die Oberfläche des Hubzylinderaufbaus (1), bzw. den Fest-
punkt (2) auf der Unterseite der Baugruppe zu reinigen.
2
1
2. Passen Sie zwei Winkelverschraubungen an den Hubzylinder an und gewährleisten Sie, dass
die Luftanschlüsse zur mitte der Unterseite der Baugruppe des APC-Moduls zeigen.
3. Passen Sie den Hubzylinder an der Unterseite der Baugruppe ein und gewährleisten Sie,
dass er vollständig gegen die Festpunktflächen geschoben wird.
4. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, sichern Sie den Hubzylinder mit den
Kopfschrauben am Unteraufbau.
5. Schließen Sie die blauen Pneumatikrohre wieder an, achten Sie darauf, dass sie korrekt
angeschlossen werden, wie in Schritt 11 des Vorgangs zu deren Entfernung erläutert.
6. Wiederholen Sie die Schritte 2 bis 5 für die anderen Hubzylinder.
7. Installieren Sie die mittlere Platte Baugruppe (1).
1
