2 UNIVERSALKLEMMEN (APC) 2.6 JUSTIERUNGEN UND EINSTELLUNGEN 38 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 5. Orten Sie den unteren, kugelgelagerten Schlitten (1) auf den vorderen linken und rechten Li- nearfü…
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 37

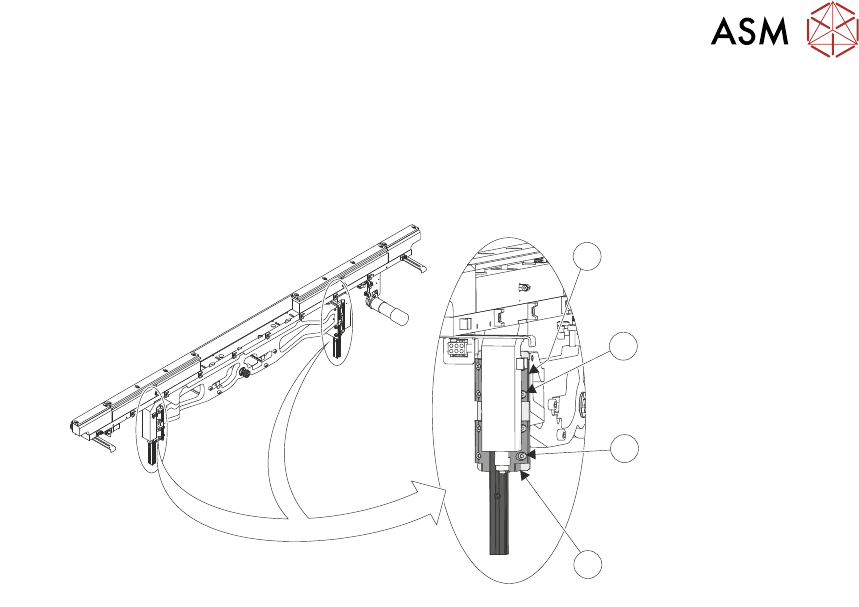

25. Mit Hilfe eines 3 mm Innensechskantschlüssels lösen Sie die vier Halteschrauben (2), reichen
Sie sie durch den oberen, kugelgelagerten Schlitten (1) und Anschluss und befestigen Sie das
linke Transportbein am Schienenstützarm. Wiederholen Sie dies für den unteren, kugelge-
lagerten Schlitten (3) und (4).
1
2
3
4
26. Wiederholen Sie Schritt 25 für das rechte Transportbein.
27. Bewegen Sie die Transportschiene bis sie fest (Snug) in beiden Schieneneinstellungsvorrich-
tungen sitzt. Die korrekte Einstellung wird in Schritt 24 dargestellt.
28. Ziehen Sie die Halteschrauben auf den linken und rechten oberen kugelgelagerten Schlitten
fest.
29. Überprüfen Sie erneut die Parallelität wie in Schritt 24 geschildert.
30. Ziehen Sie die Halteschrauben auf den linken und rechten unteren kugelgelagerten Schlitten
fest.
31. Entfernen Sie die Schieneneinstellungsvorrichtungen vom Hebetisch.
32. Schließen Sie die vordere Druckkopfabdeckung.
33. Drücken Sie dieSystemTaste.
34. Wählen Sie Exit.
35. Wählen Sie Exit.
36. Wählen Sie Zurück.
2.6.5 hintere Schiene Parallelität
HINWEIS
Achten Sie darauf, dass die vordere Schienenparallelität durchgeführt wurde, ehe Sie mit diesem
Vorgang beginnen. Es wird empfohlen, dass der Vorgang zur hinteren Schienenparallelität von
zwei Personen durchgeführt wird.
1. Wählen Sie Abschalten.
2. Wählen Sie Fortfahren.
3. Schalten Sie den Hauptschalter zu AUS.
4. Entfernen Sie die linken und rechten Seitenpanele (falls erforderlich, trennen Sie die Luft- und
Stromzufuhr und entfernen Sie den Drucker von der Produktionslinie).
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
38 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
5. Orten Sie den unteren, kugelgelagerten Schlitten (1) auf den vorderen linken und rechten Li-
nearführungen des Transportschienenbeins. Entfernen Sie die vier Halteschrauben (2) von
jedem unteren Schlitten und entfernen Sie dann den Schlitten, indem Sie die Unterseite der
Linearführung herausschieben.
HINWEISE
Die oberen und unteren, kugelgelagerten Schlitten auf jedem Bein sind angepasste Sets, dies
ermöglicht die korrekte Position und Orientierung beim Wiederzusammenbau, diese sollten
markiert, bzw. gekennzeichnet werden.
1
2
6. Wiederholen Sie Schritt 5 für das hintere Transportschienenbein links und rechts, unterer, ku-
gelgelagerte Schlitten.
7. Mit Hilfe von einem Paar Schienenparallelität H-Vorrichtungen (3) (Teil-Nr. 158109), passen
Sie die Vorrichtungen in das vordere Transportschienenbein linke und rechte Linearführungen
(1) ein. Achten Sie darauf, dass die Linearführungen eng (Snug) in den Vorrichtungsschlitzen
sitzen.
1
2
3
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 39
8. Bewegen Sie die hintere Transportschiene vorwärts, zur vorderen Schiene, bis die hintere
Bein-Linearführungen (2) in die Schlitze der H-Vorrichtungen passen.
Wenn beide Sets an Linearführungen eng (Snug) in die Schlitze der Vorrichtungen passen, ist
die hintere Transportschiene parallel zur vorderen Schiene. Gehen Sie zu Schritt 15.
Wenn beide Sets an Linearführungen nicht eng (Snug) in die Schlitze der Vorrichtungen pas-
sen, fahren Sie bei Schritt 9 fort.
9. Entfernen Sie die H-Vorrichtungen und führen Sie die Vorderschienen-Parallelität-Checks, wie
zu Beginn dieses Kapitels beschrieben, durch (schließen Sie die Luft- und Stromzufuhr je
nach Bedarf wieder an).
10. Neubefestigung der H-Vorrichtungen.
Wenn beide Sets an Linearführungen eng (Snug) in die Schlitze der Vorrichtungen passen, ist
die hintere Transportschiene parallel zur vorderen Schiene. Gehen Sie zu Schritt 15.
Wenn beide Sets an Linearführungen nicht eng (Snug) in die Schlitze der Vorrichtungen pas-
sen, fahren Sie bei Schritt 11 fort.
11. Lösen Sie die vier Schrauben (3), welche die hintere linke Seite des oberen kugelgelagerten
Schlittens (2) an der hinteren Tischschiene befestigen.
1
3
2
12. Wiederholen Sie Schritt 11 auf der hinteren rechten Seite.
13. Positionieren Sie die hintere Schiene neu, bis die Linearführungen (1) eng (Snug) in die Vor-
richtungsschlitze passen.
14. Ziehen Sie alle acht Sicherungsschrauben fest, die in den Schritten 11 und 12 gelöst wurden.
15. Entfernen Sie die H-Vorrichtungen.
16. Installieren Sie die vier unteren, kugelgelagerten Schlitten, die in den Schritten 5 und 6 ent-
fernt wurden, neu. Benutzen Sie die Markierung/Kennzeichnung, um zu zu gewährleisten,
dass die Schlitten auf dem richtigen Schienenbein montiert werden.
17. Passen Sie die in Schritt 4 entfernten Maschinenpanele wieder ein.
2.6.6 APC-Klemme Einstellungsvorgang
Die APC-Klemmen werden mit Hilfe des sog. "Einstellungsvorrichtungsset" (Teil-Nr. 205909) ein-
gestellt. Dieses Set wird benutzt, um die vorderen und hinteren Klemmen einzustellen. Der kom-
plette Vorgang wird im "Einstellungsvorrichtungshandbuch" (Teil-Nr. 205910) erläutert, welches mit
dem Set geliefert wird.
