2 UNIVERSALKLEMMEN (APC) 2.2 BETRIEBSMODUS ABLÄUFE 16 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 2.2 BETRIEBSMODUS ABLÄUFE Die APC besitzt drei Betriebsmodi: "Snug", "Klemme" und "Snu…
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 15
2.1.4 magnetische Halteklammern

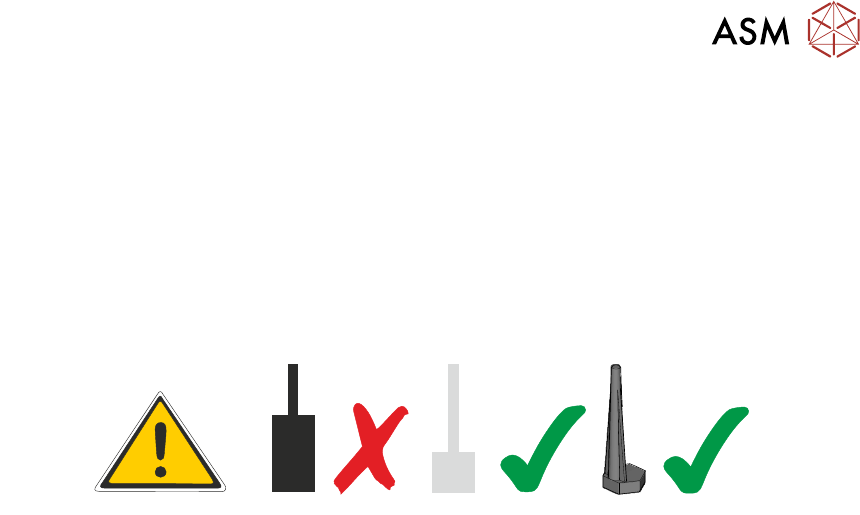

Halteklammern, die auf den modularen Transportschienenmaschinen (MTR) benutzt werden,
haben eine niedrigere Schulter als herkömmliche Halteklammern. Magnetische Halteklammern (p/n
112069) dürfen nicht benutzt werden bei Maschinen, die mit MTR-Schienensystemen ausgerüstet
sind. Die Halteklammern, die für die MTR-Systeme benutzt werden (p/n 202582, 217328 oder
217329), können bei allen Transportschienensystemen benutzt werden.
HINWEIS
Es kann zu Aufprallschäden führen, falls die verkehrten Halteklammern bei modularen Transport-
schienendruckern (MTR) benutzt werden.
2 UNIVERSALKLEMMEN (APC)
2.2 BETRIEBSMODUS ABLÄUFE
16 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.2 BETRIEBSMODUS ABLÄUFE
Die APC besitzt drei Betriebsmodi: "Snug", "Klemme" und "Snug und Klemme". Die folgenden
Abschnitte erläutern die Bewegungen und Events, welche die Betriebsmodusabläufe bilden.
In den folgenden Abläufen zeigen die Diagramme die obere Klemmenplatte, die Snuggerplatte, die
Z-Klemme, die mittlere Platte, das Substrat, das Transportband und die Substratunterstützung. Die
obere Klemme kann zwei unabhängige Handlungen durchführen: Rein-/Raus-Bewegungen und
Hoch-/Runter-Bewegungen (dies erfolgt zusammen mit der internen, mittleren Platte). Die Snugger
Platte ist Teil der kompletten Baugruppe, welche die mittlere Platte und Klemmen mit beinhaltet.
1
4
5
7
8
9
3
6
2
Legende zu den Betriebsmodusablaufdiagrammen
1 Substrat 6 hinteres APC Modul
2 vorderes APC-Modul 7 Z-Klemme
3 Transportband 8 Obere Klemmenplatt
4 Transportbandstützplatte 9 Snugger Platte
5 Mittlere Platt
2 UNIVERSALKLEMMEN (APC)
2.2 BETRIEBSMODUS ABLÄUFE
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 17
2.2.1 Snug Modus
Der The Snug-Modus Betriebsablauf ist wie folgt:
1. Der Startstatus des APC Moduls:
– Die oberen Klemmen werden erweitert.
– Die mittleren Platten sind hochgefahren.
– Snug ist aus
– Z-Klemmen sind aus
2. Das Substrat kommt beim Substratstop auf den Transportbändern an.
3. Die oberen Klemmen senken sich und halten vorübergehend das Substrat fest gegen die
Transportbänder und die Substratstütze, um Bewegungsprobleme zu verhindern, wenn der
Snugger aktiviert wird. Die mittleren Platten werden mit Hilfe der Z-Klemmen in der Positionie-
ren Sie verriegelt.
