2 UNIVERSALKLEMMEN (APC) 2.6 JUSTIERUNGEN UND EINSTELLUNGEN 46 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 1 Hauptluftregler 3 Obere Klemme Erweitern Druckregler 2 Mittlere Platte Balance Druckregler 4 Obere K…
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 45
8. Prüfen Sie, dass das Substrat erfolgreich in den Druckbereich einläuft, so leise wie möglich,
(keine übermäßigen Klick- oder Klopfgeräusche).
Wenn das Substrat nicht im Druckbereich ankommt oder übermäßig laute Geräusche (Kli-
cken, Klopfen, u.s.w.) zu hören sind, dann sollten die Schienenbreite Ausgangspositions- und
Substratführung Einstellungsvorgänge durchgeführt werden.
9. Führen Sie den Ausgabeförderband-Prüfen Sie wie unten beschrieben durch.
2.6.8.2 Ausgabeförderband Check
1. Wählen Sie Transporthöhe.
2. Wählen Sie Substrat entladen.
3. Wählen Sie Auto Substrat.
4. Prüfen Sie, dass das Substrat erfolgreich aus dem Druckbereich herauskommt, so leise wie
möglich, (keine übermäßigen Klick- oder Klopfgeräusche).
Wenn das Substrat nicht den Druckbereich verlässt und erfolgreich im Ausgabeband an-
kommt oder wenn übermäßig laute Geräusche (Klicken, Klopfen, u.s.w.) zu hören sind, dann
sollten die Schienenbreite Ausgangspositions- und Substratführung Einstellungsvorgänge
durchgeführt werden.
2.6.9 Schiene zu Tischhöhe
"Schiene zu Tischhöhe" gewährleistet, dass das Substrat beim Druckvorgang korrekt und gleich-
mäßig unterstützt wird.
HINWEIS
Die "Schiene zu Tischhöhe" Einstellung wurde vom Werk eingestellt und es sollte keinerlei Versuch
unternommen werden, dies zu verstellen. Wenn die Transportschienen vom Drucker entfernt wur-
den, muss ein Koplanitartätsvorgang durchgeführt werden, ehe mit dem Drucken begonnen wer-
den kann. Bitte wenden Sie sich an Ihren örtlichen Kundendienst für weitere Einzelheiten.
2.6.10 Pneumatik System Einstellungen
Der folgende Abschnitt erläutert die erforderlichen Einstellungen für das Pneumatik System.
4
2
3
1
Sitz des APC-Verteilers
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
46 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
1 Hauptluftregler 3 Obere Klemme Erweitern Druckregler
2 Mittlere Platte Balance Druckregler 4 Obere Klemme Einfahren Druckregler
2.6.10.1 Hauptluftregler
Achten Sie darauf, dass der Hauptluftregler zu 0,6 Mpa (6 Bar) eingestellt wird.
1. Zugang zum Hauptluftregler erhalten.
2. Prüfen Sie die Messung auf dem Druckmessgerät. Wenn die Lesung nicht 0,6 Mpa (6 Bar)
beträgt, verstellen Sie dementsprechend das Regelventil (im Uhrzeigersinn steigert es den
Druck, entgegen den Uhrzeigersinn senkt es den Druck).
2.6.10.2 Obere Klemme Druckregler
Um die Druckregler der oberen Klemme zu prüfen oder zu verstellen:
1. Zugang zu den Reglern im APC-Pneumatikverteiler erhalten.
2. In der Maschinensoftware Wartung wählen.
3. Wählen Sie Diagnostik.
4. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
5. Wählen Sie Modul wählen.
6. Benutzen Sie Weiter oder Zurück, um OTS Over Top Klemme kreisen zu markieren.
7. Wählen SieDiagnostik laufen lassen.
8. Beim Zyklusvorgang, verstellen Sie den obere Klemme Druckregler wie folgt:
Obere Klemme Erweitern Druckregler = 0,35 Mpa (3,5 Bar)
Obere Klemme Einfahren Druckregler = 0,38 Mpa (3,8 Bar)
9. Wenn der Zyklusvorgang beendet ist und die Regler korrekt eingestellt sind, wählen Sie Exit.
10. Wählen Sie Exit.
2.6.10.3 Mittlere Platte Balance Druckregler
Um den mittlere Platte Balance Druckregler zu prüfen oder zu verstellen:
1. Zugang zum Regler im APC-Pneumatikverteiler erhalten.
2. Verstellen Sie den mittlere Platte Balance Druckregler zu 0,1 Mpa (1 Bar).
3. In der Maschinensoftware Wartung wählen.
4. Wählen Sie Diagnostik.
5. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
6. Wählen Sie Modul wählen.
7. Benutzen Sie Weiter oder Zurück, um die folgenden Umschaltparameter zu markieren und
benutzen Sie Diagnostik laufen lassen, um zu gewährleisten, dass sie im korrekten Zustand
sind:
– OTS Mittlere Platte Runter umschalten wurde zu AUS eingestellt.
– OTS Mittlere Platte Hoch umschalten wurde zu AUS eingestellt.
– OTS Bremse umschalten wurde zu AUS eingestellt.
8. Benutzen Sie Weiter oder Zurück um OTS Mittlere Platte Runter umschalten zu markie-
ren und benutzen Sie Diagnostik laufen lassen, um auf EIN umzuschalten. Prüfen Sie die
mittlere Platte Montage der APC-Module in Bezug auf eventuell bemerkbare aufwärts/abwärts
Bewegungen.
HINWEIS
Die Balance der mittleren Platte Baugruppe sollte schnell geprüft werden (innerhalb von 20
Sekunden), da die Einstellung durch langsame Druckvariationen mit der Zeit beeinträchtigt
wird.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 47
9. Schalten Sie mehrmals OTS Mittlere Platte Runter umschalten zwischen AUS und EIN um,
um zu bestätigen, dass es eine/keine bemerkbare Bewegung der mittleren Platte Baugruppe
gibt.
Wenn sich die mittlere Platte anhebt, sollte die Einstellung auf dem Balance Druckregler leicht
gesenkt werden.
Wenn die mittlere Platte absinkt, sollte die Einstellung auf dem Balance Druckregler leicht er-
höht werden.
10. Falls etwaige Justierungen vorgenommen wurden, wiederholen Sie die Schritte 8 und 9 um
sie erneut zu prüfen.
11. Benutzen Sie Weiter oder Zurück um OTS Mittlere Platte Hoch umschalten zu markieren
und benutzen Sie Diagnostik laufen lassen, um auf EIN umzuschalten. Prüfen Sie die mittle-
re Platte Montage der APC-Module in Bezug auf eventuell bemerkbare hoch/runter Bewegun-
gen.
HINWEIS
Die Balance der mittleren Platte Baugruppe sollte schnell geprüft werden (innerhalb von 20
Sekunden), da die Einstellung durch langsame Druckvariationen mit der Zeit beeinträchtigt
wird.
12. Schalten Sie mehrmals OTS Mittlere Platte Hoch umschalten zwischen AUS und EIN um,
um zu bestätigen, dass es eine/keine bemerkbare Bewegung der mittleren Platte Baugruppe
gibt.
Wenn sich die mittlere Platte anhebt, sollte die Einstellung auf dem Balance Druckregler leicht
gesenkt werden.
Wenn die mittlere Platte absinkt, sollte die Einstellung auf dem Balance Druckregler leicht er-
höht werden.
13. Falls etwaige Justierungen vorgenommen wurden, wiederholen Sie die Schritte 9 bis 12 um
sie erneut zu prüfen.

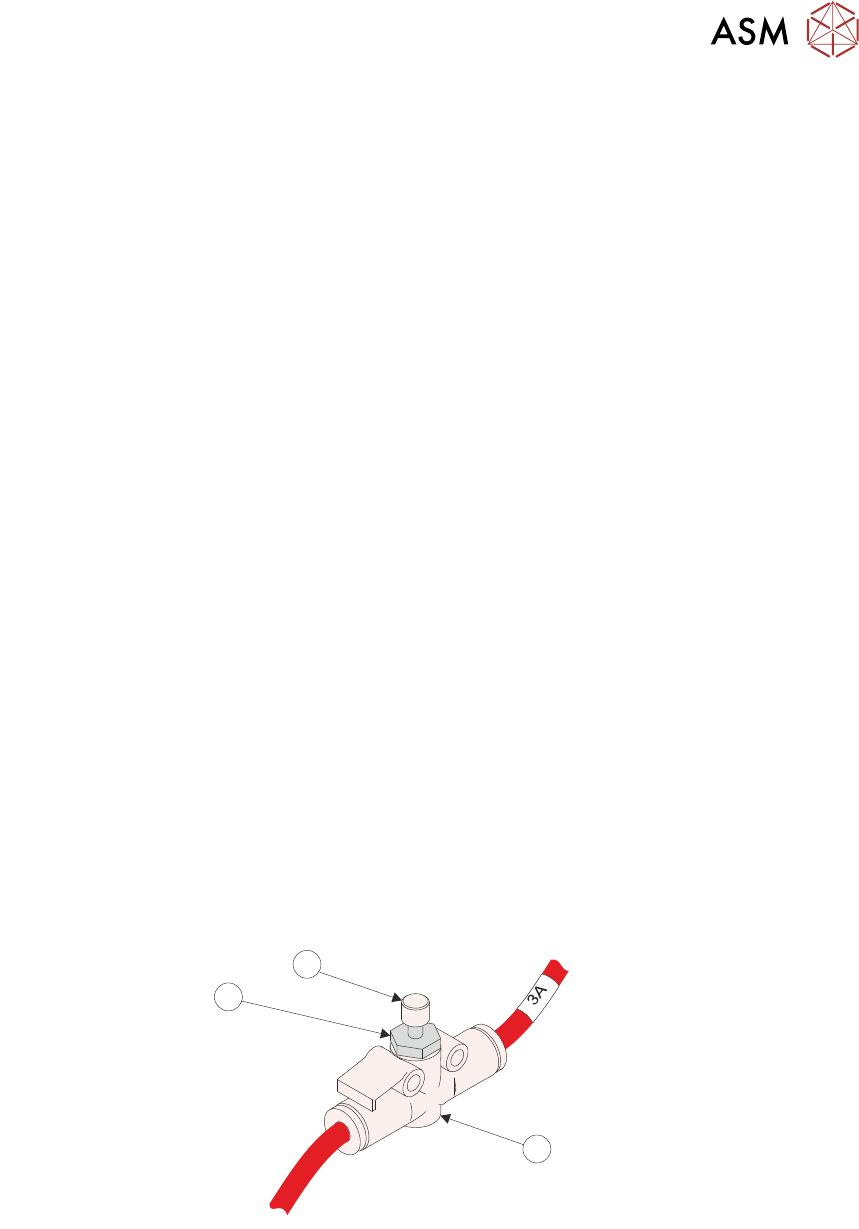

2.6.10.4 Obere Klemme Einfahren (Mengenregler 3A)
Zur Einstellung des "Oberen Klemme Einziehen" Mengenreglers:
1. Orten Sie den Mengenregler 3A (1) (rote Leitung) in der Pneumatik Sicht, es befindet sich auf
der rechten Seite der Maschine, wo die vordere und hintere Pneumatik zusammen treffen.
1
2
3
2. Wählen Sie in der Maschinensoftware Wartung.
3. Wählen Sie Diagnostik.
4. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
5. Wählen Sie Modul wählen.
6. Benutzen Sie Weiter oder Zurück, um die Kippschalter Substratklemmen zu markieren.
7. Wählen SieDiagnostik laufen lassen.
