2 UNIVERSALKLEMMEN (APC) 2.3 APC-STEUERUNG 24 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 2.3.1 Pneumatikverteiler Es gibt vier Magnetventile im Verteiler, sie sind wie folgt zugeordnet: ● Ventil 1: Mittlere P…
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 23
2.3 APC-STEUERUNG

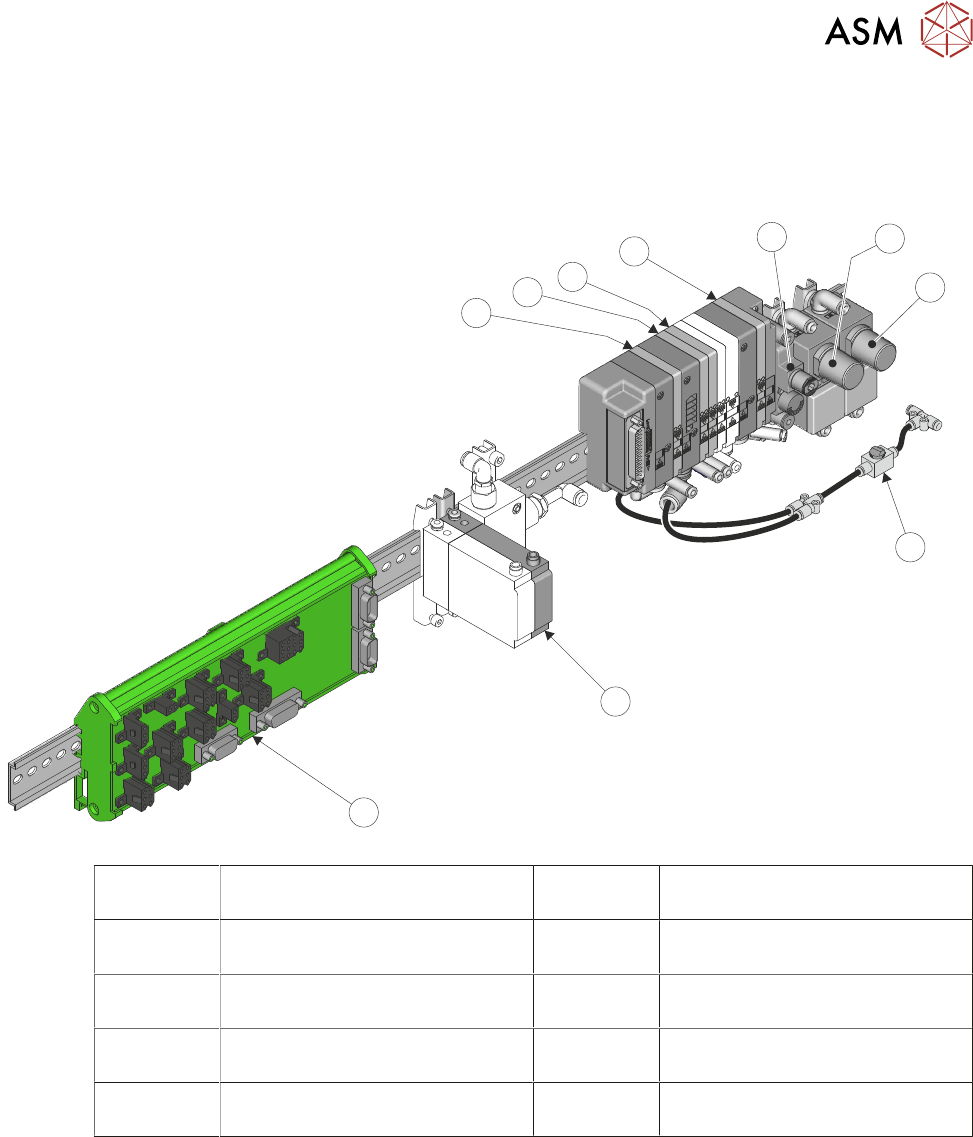

HINWEIS
Die Abschnitte des Pneumatikverteilers, welche weiß dargestellt werden, sind momentan Teil des
APC-Verteilers, üben aber keine Funktion aus.
8
9
10
7
6
5
4
3
2
1
1 Mittlere Platte Runter Ventil 6 Obere Klemme Erweitern Druck-
regler
2 Mittlere Platte Runter Ventil 7 Obere Klemme Einfahren Druck-
regler
3 Over-Top-Platte Erweitern Ventil /
Over-Top-Platte Einfahren Ventil
8 Lufttrennschalter
4 Z-Klemmen Ventil 9 Klemmendruck: Software-gesteu-
erter Luftregler
5 Mittlere Platte Balance Druckreg-
ler
10 Knoten Substrat 5
Elektrisch-, pneumatisch- und elektropneumatisch-gesteuerte Baugruppen befinden sich im hinte-
ren Teil der Maschine auf DIN-Schienen. Die komplette Baugruppe besteht aus einem Verteiler,
drei Druckreglern, einem Software-gesteuerten Luftregler und einem elektrischen Eingabe-/Ausga-
be-Knoten 5. Die einzelnen Komponente werden in der oben stehenden Zeichnung aufgeführt.
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
24 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.3.1 Pneumatikverteiler
Es gibt vier Magnetventile im Verteiler, sie sind wie folgt zugeordnet:
●
Ventil 1: Mittlere Platte Hoch
●
Ventil 2: Mittlere Platte Runter
●
Ventil 3: Over-Top-Platte Erweitern / Over-Top-Platte Einfahren
●
Ventil 6: Z-Klemmen Ein / Aus
Die Magnetventile (1 und 2) steuern zwei Paar doppelwirkende Zylinder in der mittleren Platte der
APC-Module. Wenn Ventil 2 eingeschaltet ist, wird ein Software-gesteuerter Luftregler benutzt, um
proportional die mittlere Platte runter zu steuern. Wenn Ventil 1 eingeschaltet ist, schiebt es die
mittlere Platte hoch, wenn es ausgeschaltet ist, bietet der Balance-Regler einen geringen Druck,
um das Gewicht der APC-Einheit zu unterstützten. Ein Paar Geschwindigkeitsregler wird benutzt,
um die Geschwindigkeit der mittlere Platte hoch zu kontrollieren, dies verhindert, dass das Substrat
beim Abklemmen herausspringt. Die Luftleitungen zu und von dem mittleren Plattenzylinder sind
blaugefärbt.
Valve 1
Mid Plate Up
Valve 2
Mid Plate Down
Balance
Valve
Clamp
Pressure
In
Mid Plate Cylinders
Speed
Controller
Speed
Controller
To Rear
APC module
To Rear
APC module
Front
APC module
Mittlere Platte Pneumatik: Ventile 1 und 2
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 25
Das Over-Top Plattenventil (3) steuert ein Paar doppelwirkender Führungsschlitten, welche veran-
lassen, dass die obere Platte sich erweitert oder eingezogen wird. Ein Druckregler steuert jede
Handlung, die Regler sind vom Werk eingestellt und dürfen nicht verstellt werden. Ein Geschwin-
digkeitsregler wird benutzt, um die Geschwindigkeit der Over-Top Klemme Einzugsbewegung zu
steuern, dies verhindert, dass das Substrat sich am Ende dieses Klemmenablaufs bewegt. Falls
ein Klemmenproblem weiterhin bestehen sollte, wenden Sie sich bitte an den Kundendienst. Die
Luftleitungen zu und von dem oberen Klemmenzylinder sind rotgefärbt.
Pressure
Regulator
Over Top Cylinders
Speed
Controller
To Rear
APC module
To Rear
APC module
Front
APC module
Valve 3
Top Plate
Extend / Retract
Pressure
Regulator
Over-The-Top Pneumatik: Ventil 3
Das Z-Klemmenventil (6) steuert ein Paar Pneumatikklemmen. Wenn es eingeschaltet ist, werden
die Klemmen aktiviert und sie werden benutzt, um die mittlere Plattenposition beim Drucken zu hal-
ten und beizubehalten, wenn die Klemmen geöffnet sind.
Z Locks
To Rear
APC module
Front APC module
Valve 6
Z Locks
To Rear
APC module
Z-Klemmen Pneumatik: Ventil 6
