EPU 使用说明书 第 4 章 制作生产程序 4- 62 12) MDS （选购项） ・ 设定 MD S 供应方式 。仅可选择“ 滑梭” 。
EPU 使用说明书 第 4 章 制作生产程序
4-61

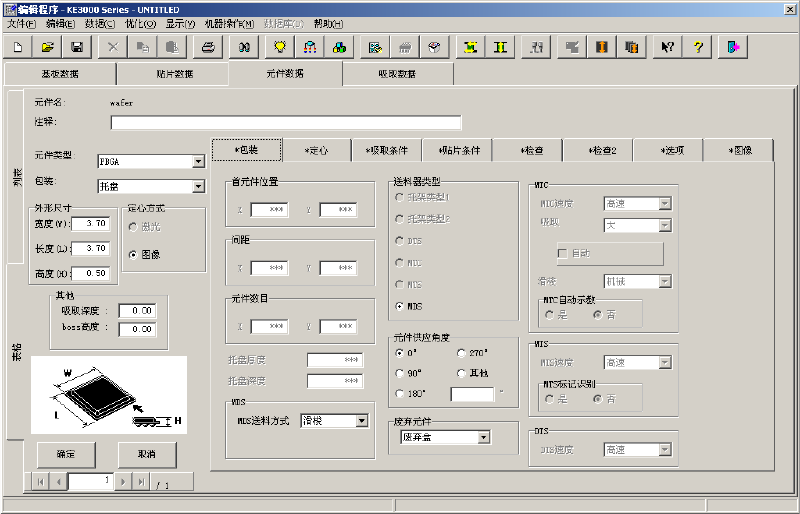

9) MTC
●MTC速度 ：可指定滑梭的运行速度。降低速度后，向主机的元件供给稳定性会提高，但节拍会
变慢。
●吸取 ：可指定MTC吸取侧垫片的种类(大、小)。
※选择「自动」时，只对元件尺寸□10 mm～□14mm(跷跷板往复式吸嘴为□10
mm～□16mm)的元件，生产时对同一元件选择两个垫片进行吸取。
●滑梭 ：可指定MTC滑梭侧的垫片种类 (大、小、机械)。
※ BGA等球形元件，由于不能在MTC滑梭的垫片上吸取(使用真空)，因此，须采用机械吸
取(夹住元件外形)。
※ 在「附加信息」选项卡的「废弃元件」中设置了「放回托盘」时，不能选择「机械」项。
◆ MTC垫片的初始值
画面标记
默认值
吸取
·
元件尺寸的纵横方向的短边
不足 16mm 时 ：小
超过
16mm
时
：大
滑梭
·
元件种类为
BGA
时
：机械
·元件种类为 BGA 以外时，元件尺寸的纵横方向的短边
不足 16mm 时 ：小
超过
16mm
时
：大
・ MTC 自动示教：将自动示教设置为[是]后，在各点对元件中心进行自动测量并且投射光表示
元件中心。生产时实施自动示教，要在第一次之后，元件数变更后的第一
次拉出时进行。（仅 TR-6DNX 对应）
10) MTS
・ MTS 速度：指定托盘的拉出速度。防止轻的元件发生跳跃。
・ MTS 标记识别：使用 MTS 时，将识别吸取基准位置标记设置为「是」后，当将放置设置的元
件的托盘拉出时，会进行吸取基准位置标记的识别，校正吸取、放回元件等的
执行坐标。
选择“是”，吸取精度会提高，但需要花费识别时间。
11) DTS
・ DTS 速度：・・・・指定托盘的拉出速度。 防止轻的元件发生跳跃。
EPU 使用说明书 第 4 章 制作生产程序
4-62
12) MDS（选购项）
・ 设定 MDS 供应方式。仅可选择“滑梭”。
EPU 使用说明书 第 4 章 制作生产程序
4-63
（4）散装的输入方法
1) 类型
设置散装供料器的类型。
2) 送料等待时间
用百分比设置实际等待时间相对于从上一个元件吸取完成后到吸取下一个元件之间的等待时
间(根据各供料器型号设置的值)的比例。
初始值为 100%。
3) 元件供应角度
以 JUKI 的元件供应角度为 0°，输入散装供料器上的元件包装姿势与之形成的角度。
详细内容请参见「（1）带状的输入方法 ※ JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡ (0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「（1）带状的输入方法 的废弃元件」。
