EPU 使用说明书 第 4 章 制作生产程序
4-168

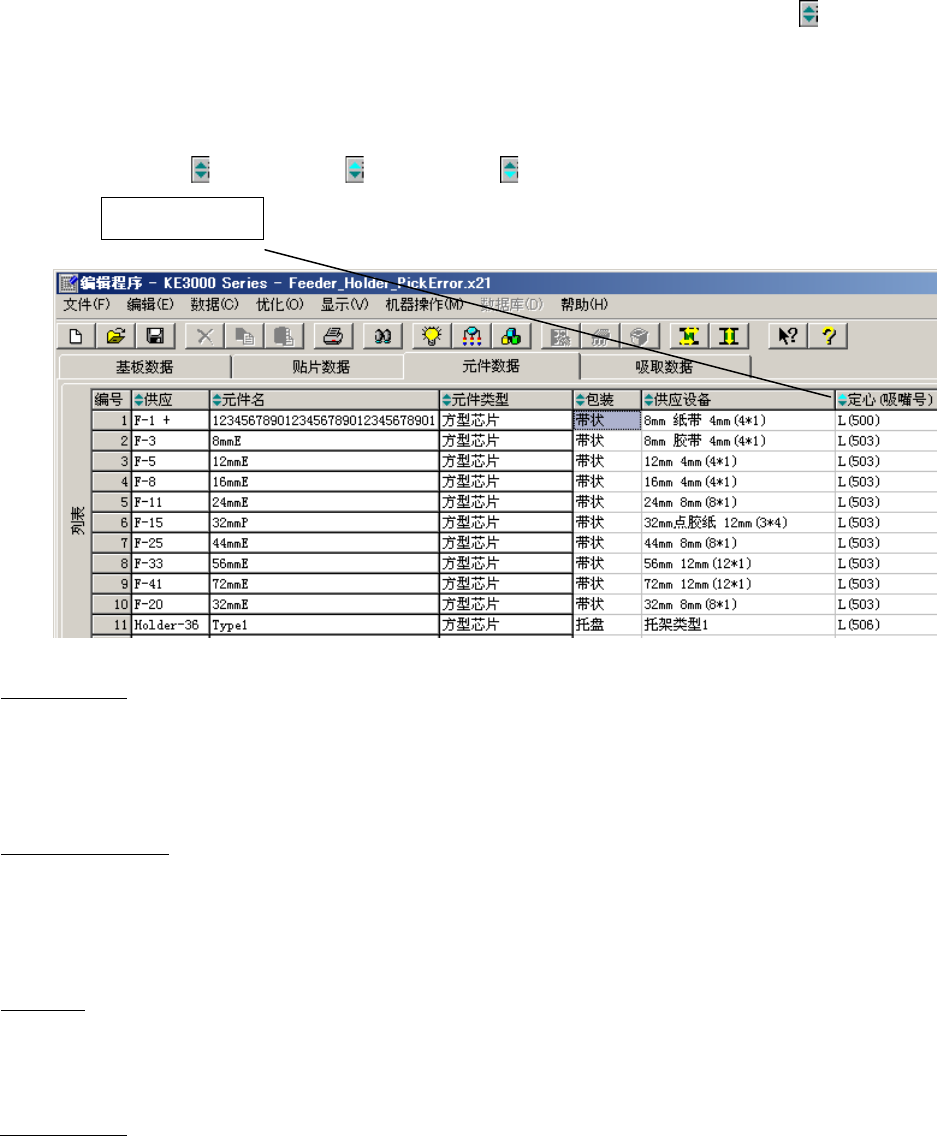

（2）列表画面的排序功能
当鼠标在列表画面上的列的标题行（标明项目名称的区域）出现排序图像标记（
）时，双击
该标题，即可把该标题变为排序关键字，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序
清除排序状态
进行文件读入处理，或进行优化处理，或执行了机器操作－连续测量时，全部画面的排序状态即
被清除。
在供料器安排画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令，在排序状态下无法使用。
无法使用的命令包括：[剪切]、[删除]、[插入行]、[复制并插入]、[展开粘贴]。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以做为排序关键字，显示出排序数据。
吸取列表画面：
元件名称、包装状态、供给设备、供给（号码）均可做为排序关键字，使之显示出排序数据。
供给与号码的排序是连动的，点击其中任意一个题目都可进行排序。所出现的画面，供应装置均
按前→后的顺序排列，号码按升序或降序排序显示。
双击列标题行
EPU 使用说明书 第 4 章 制作生产程序
4-169

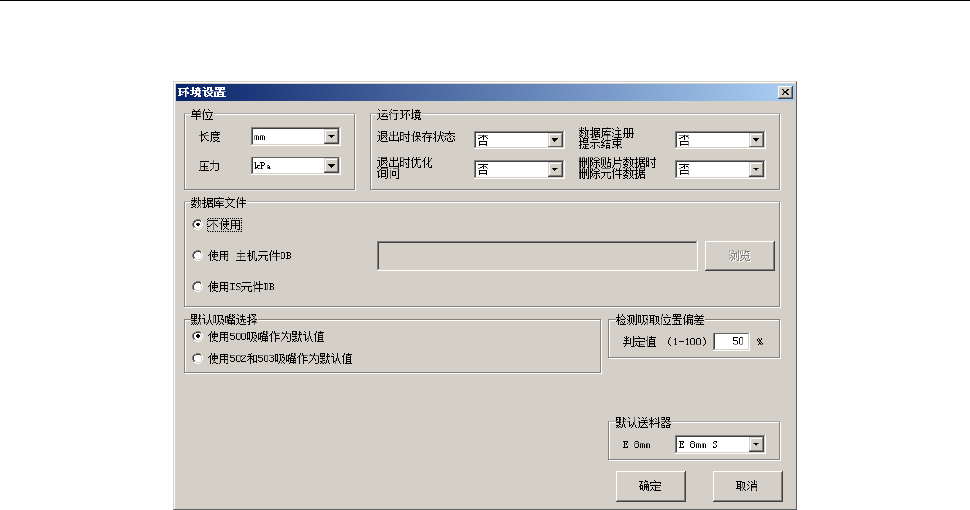

4-3-2 环境设置
设置编辑程序的环境。
从菜单栏中选择「文件」/「环境设置」，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、Level(大气压)中选择。
(2) 运行环境
1)退出时保存状态
选择是否保存退出编辑程序时的状态，在下次启动时重新显示。
●是：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示/不显示
2.读入文件名
3.窗口尺寸
退出编辑程序后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●否：重启进入编辑程序时，显示新建文件名画面。
EPU 使用说明书 第 4 章 制作生产程序
4-170
2)退出时优化询问
对退出编辑程序时是否询问优化进行选择。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3)数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知。
4)删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
(3) 数据库文件
选择要使用的数据库种类。但不能使用的数据库不能选择。
数据库是指注册元件数据的文件。(详细内容请参见 第5章 数据库)。
在编辑程序中仅可以使用一个数据库。虽然也可以制作、使用多个数据库，但需根据程序指定使
用的数据库。
●使用贴片机主机的元件 DB（数据库）时
＜设置方法＞
①选择“主机元件 DB”。

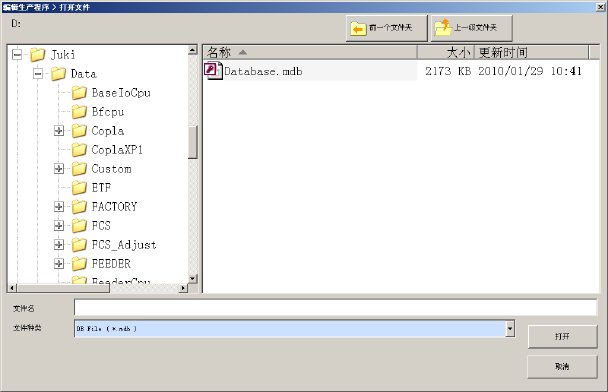

②单击「浏览」，在“打开文件”画面中选择数据库文件。
●使用 IS 元件数据库时
选择"IS 元件 DB”。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
