EPU 使用说明书 4 制作生产程序
4-15

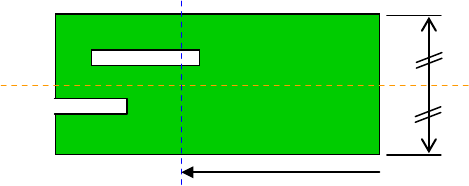

(12)夹紧偏移量(长尺寸基板对应时)
夹紧偏移量是指,在2次传送基板时,设置检测出基板的传感器检测位置(Y坐标)。
默认将基板尺寸Y的一般设置为缺省值。
※设置夹紧偏移量时的注意事项
在缺省位置与以下条件相冲突时,需要变更设置。
在从基板的前端部位开始超出规定尺寸的位置M 规格为 330mmL 格为 410mmL-Wide
格为 510mm)处
存在基板的缺口沟槽
存在厚度高的元件(3mm 以上),以及元件引脚部分。
存在镜面部分,以及凹凸状况。(使用工具基板等时
在变更设置时,请将位置设置在避开上述条件,以及传送轨道附近及传感器测量可能高度
(传送基准面±10mm)的范围以外的区域。
(推荐设置在未贴片元件的位置
设置结束后,[设备操作][传送][搬入]确认可正常进行 2 次传送夹紧(HMS 紧 )。
缺省位置
(传感器检测线)
沟槽
缺口
410mm
EPU 使用说明书 4 制作生产程序
4-16

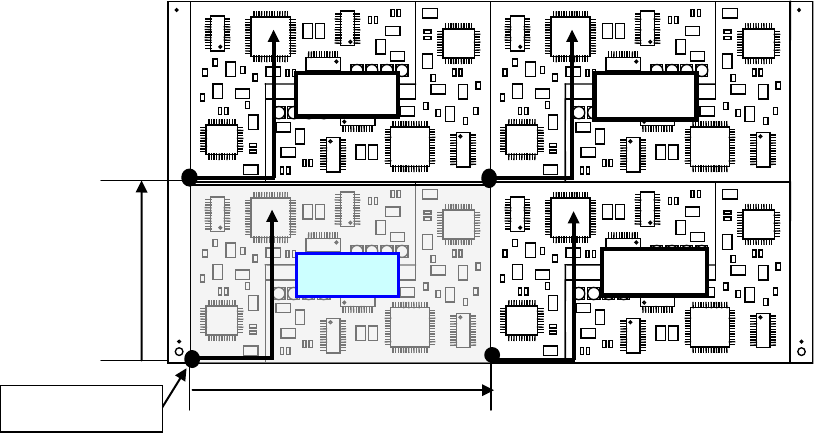

4-1-2-2-3 尺寸设置(多电路板)
在一个基板上,配置多个相同电路的基板为多电路板。
在贴片数据上制作一个电路(此电路叫基准电路”)的数据,在基板数据中输入电路配置信息
(电路之间的间距、电路数)
此外,在多电路板中,有矩阵电路基板与非矩阵电路板两种。
间距
Y
2 电路
3 电路
4
电路
基准电路的原点
基准电路
间距 X
EPU 使用说明书 4 制作生产程序
4-17

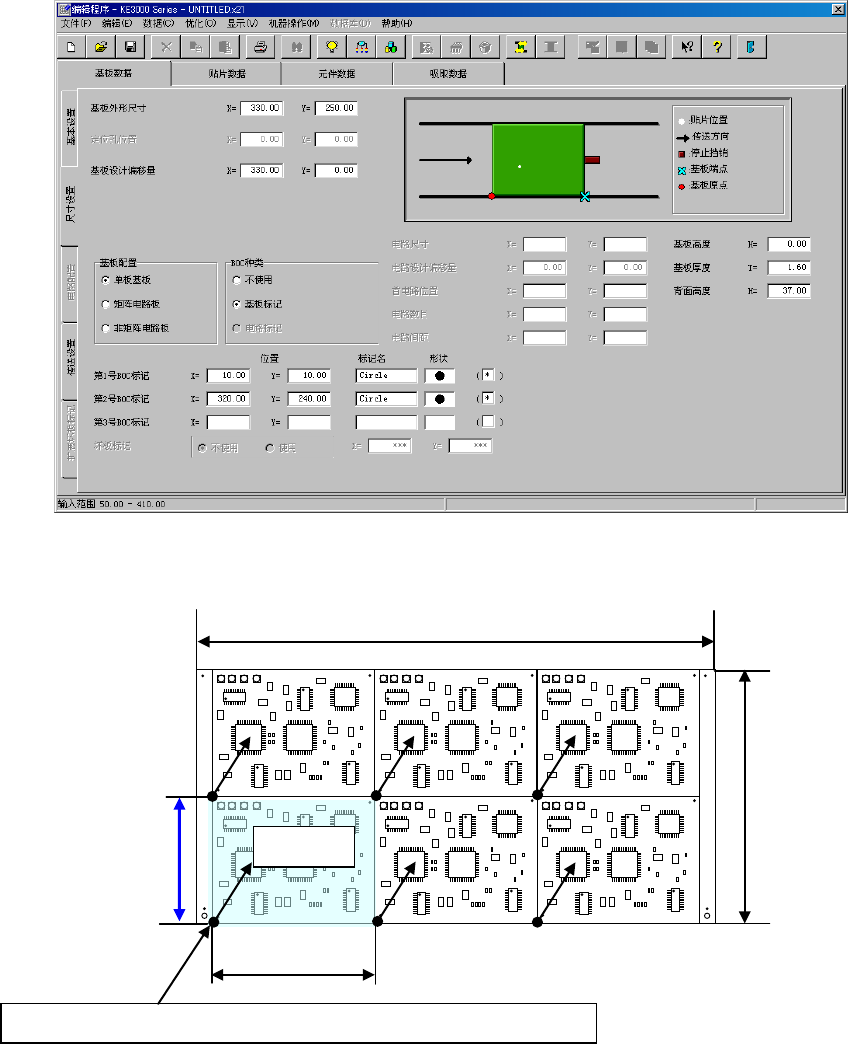

(1) 矩阵电路板
是指所有电路角度相同,而且各电路之间尺寸(间距)相同的基板。
从各电路中选择基准电路(一般选择左下方的电路)
②设置基板位置基准和电路原点,输入电路数和电路间距的信息。
基板位置基准:基板的原
电路原点:基准电路的原
③在贴片数据中制作的基准电路贴片数据,依次移动电路间距,按照电路数逐一贴片。
基准电路的基板位置基准(原点)(通常,基板原点=电路原点)
基准电路
基板外形尺寸 X
基板外形尺寸
Y
电路外形尺寸 X
电路外形尺寸 Y
