EPU 使用说明书 第 6 章 通用图像元件
6-46

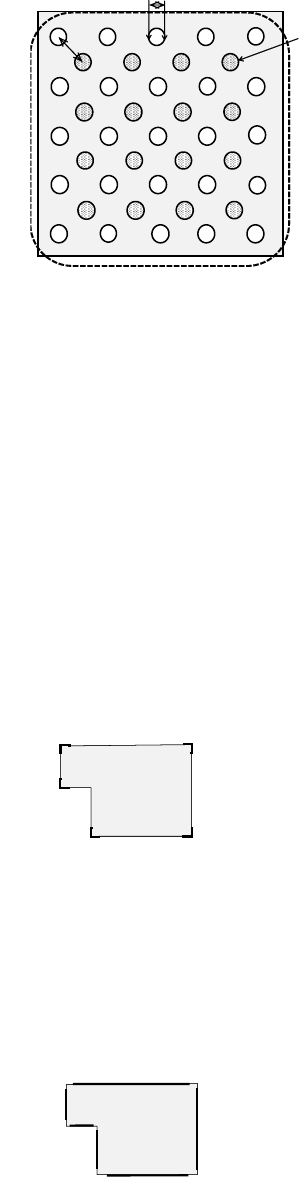

· 交错排列的 BGA 等可定义为 2 个方格的球组，此时，即使球组区域相互重叠，也可以进行指定，
但球不许相互重叠，而且各球中心的相互距离也必须离开各直径的 1.5 倍以上。
元件组 1
元件组 2
D
L
D：球面径
L：球面中心间距离
应 L≥1.5D。
<BOTTOM VIEW>
· 若在球组内只指定一部分球，则无法保证识别。
· 直径检测精度处在直径±50%以下时，可识别的间距与可识别的球直径将会受到很大的限制。
· 四方形平面必须是正方形。(但长方形的平面其引脚宽度与长度的比在 1:1 以下时，有可能作为引
脚来识别。)
· 1 个球不能在不同的球组中定义。另外，也不可进行球相互重叠的定义。即使弄错球间距、球行
列数以及球直径有时也会成为这样的定义，请务必注意。
5. 外形元件类的限制
· 指定 1 种引脚和球以外的元件(角、边、标记)时，必须指定 2 处以上。单独指定其他类型的元件
时，除了边之外，只能指定 1 处。
· 角最多可指定 4 处，具有相同指定角度(θ偏移)的角只能指定 1 个。
虽然
θ0°的角有
2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°角
θ0°角 2
θ0°角 1
θ90°角
θ180°角
· 有相邻近的相同指定角度(θ偏移)的角或有角的元件(引脚、四方形平面、四方形标记)时，必须用
标准 VCS 换算使角离开 4mm 以上。(由于版本 1.10 的限制，最外周的交点也看作是角，因此，
必须离开相同的距离。)
· 边最多可指定 4 个边，但具有相同指定角度(θ偏移)的边只能指定 1 个。在最外周边的情况下，
长度必须为元件尺寸的 1/2 以上。仅在指定边时才必须包括正交的 2 边。
θ0°与 270°的边各有 2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°边 1
θ0°边 2
θ0°边 1
θ90°边
θ180°边
θ270°边 2
-
-
EPU 使用说明书 第 6 章 通用图像元件
6-47
· 标记最多可指定 3 个。
· 孔也可指定圆形标记的极性反转(暗)，但图像必须映照成规则的圆形。(请注意，用透射照明识别
厚元件时，孔有时不能映照成规则的圆形。)
· 有邻近的尺寸相同的标记或有相同形状相同尺寸的元件(球、球形平面)时，必须用标准 VCS 换算
使标记离开 5mm 以上。
6. 通用图像元件数据格式利用时的注意事项
· 请将其适用于有位置精度时，且必须识别的元件组(尤其是引脚)。若将其用于位置精度偏差较大
的元件组(尤其是引脚)，则易于出现识别错误。
EPU 使用说明书 第 7 章 程序补充
7-1
第
7
章 程序补充

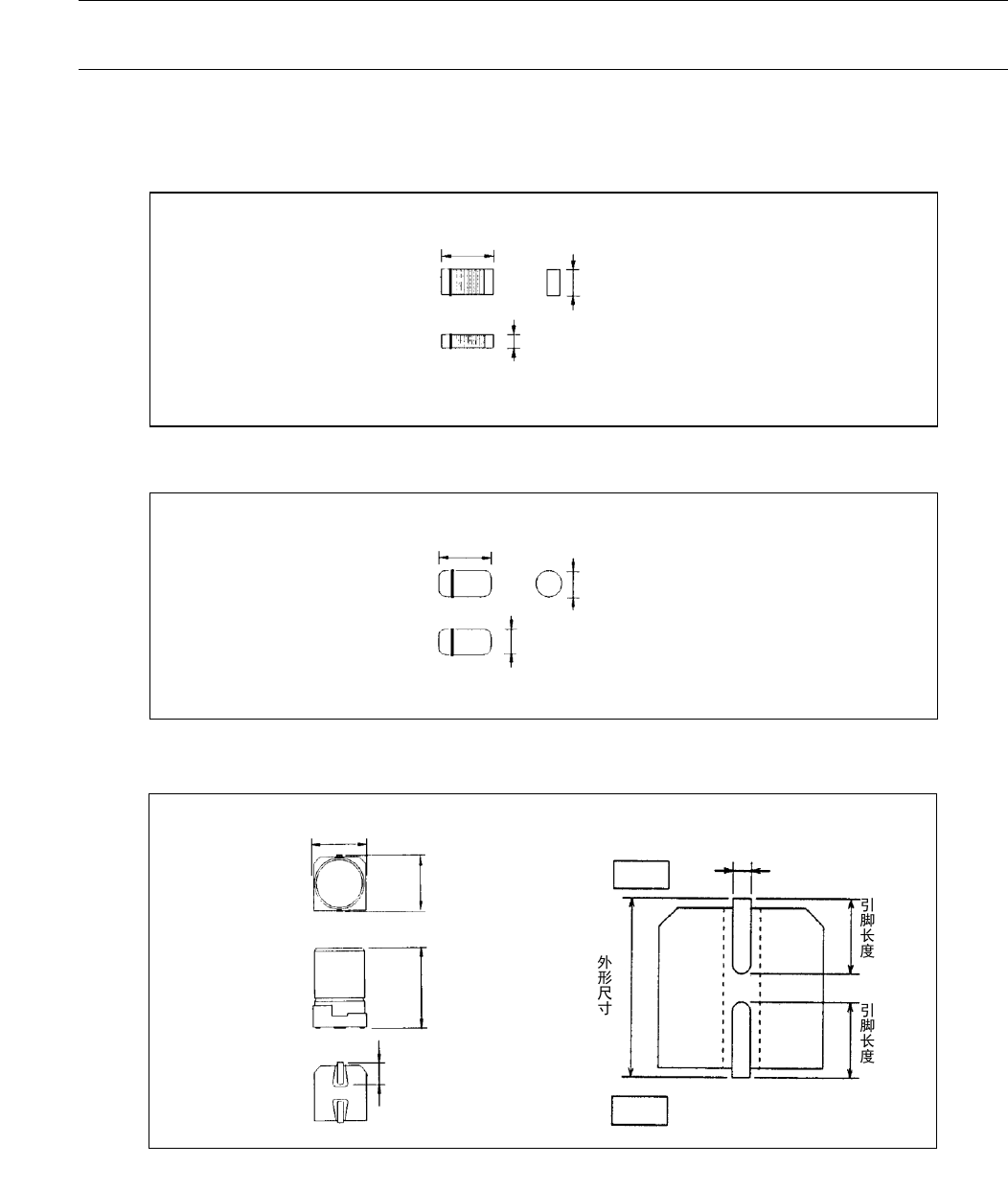

7-1 元件尺寸图例
方形芯片·方形芯片（LED）
圆筒形芯片（Melf）
铝电解电容
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
＋
