6-4-3-2 引脚元件简易输入画面
在引脚元件组定义画面中按了「OK」后，显示
引脚元件简易输入画面
，可输入、编辑引脚元件组的
数据。此外，也可进行元件组的追加、复制、粘贴、删除等操作。

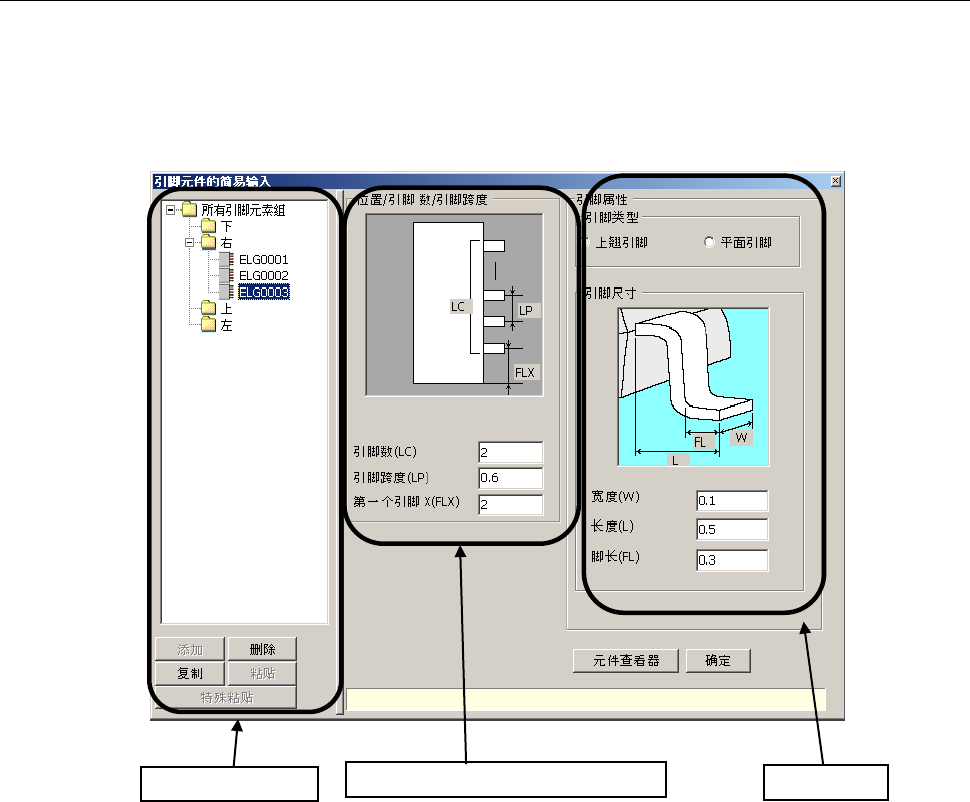

引脚元件简易输入画面由“引脚元件组一览”、“引脚位置、引脚数、引脚间距”、“引脚特征”
3个项目构成。
引脚元件组一
引脚位置·引脚数量·引脚间距
引脚特征
EPU 使用说明书 第 6 章 通用图像元件
6-24

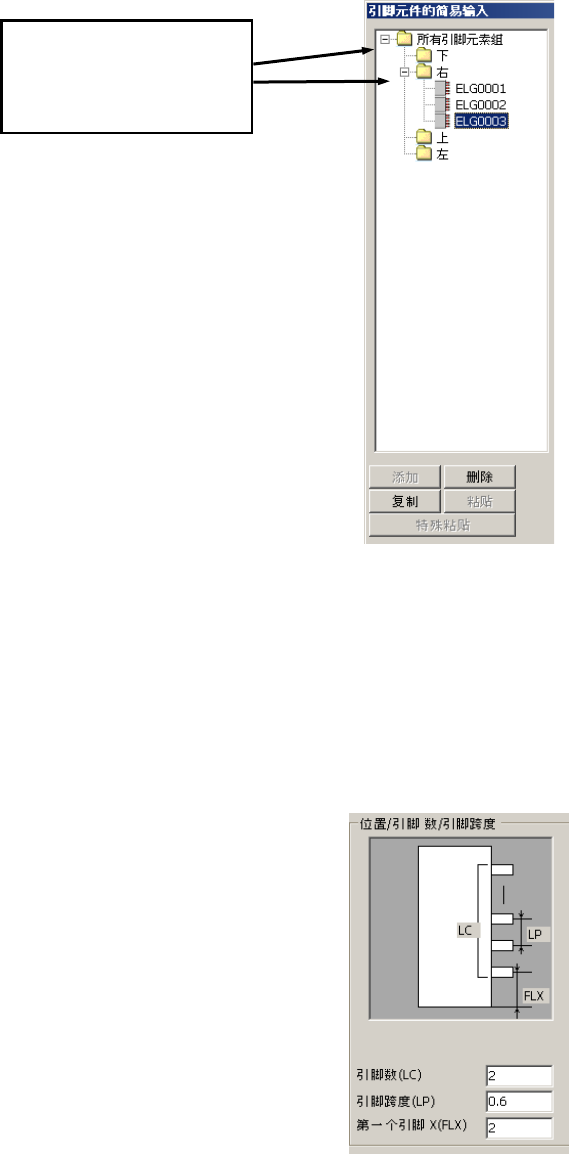

（1）引脚元件组一览
引脚元件组一览中，可进行与Windows浏览器类似的操作。
（2）引脚位置、引脚数量、引脚间距
●引脚数 (LC) ：组内的引脚数
●引脚跨度(LP) ：从引脚中心到下一引脚中心的距离
●第一个引脚 X(FLX)：从角(最外周)到首元件的距离
单击[＋] ，则符号变为
[－]，并显示在该引脚位
置所定义的元件组。
EPU 使用说明书 第 6 章 通用图像元件
6-25

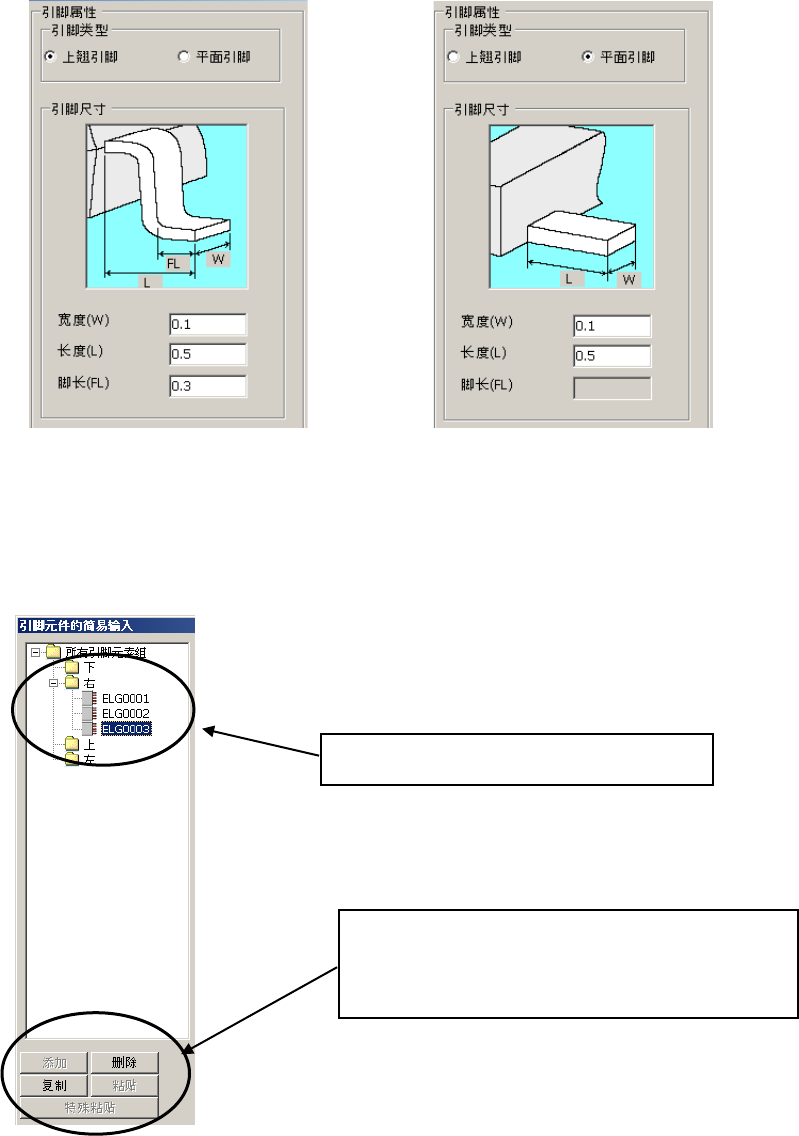

（3）引脚属性
选择引脚的类型，输入引脚的尺寸。
·引脚特征(鸥翼形引脚) · 引脚特征(平板引脚)
（4）元件组的编辑
在「引脚元件组一览表」画面中进行元件组的追加、删除或复制。其操作方法与Windows的浏览
器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
