EPU 使用说明书 第 6 章 通用图像元件
6-17
6-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出的画面而
异。
调出元件查看器位置
元件查看器之外的操作
显示内容
图像表格画面
必须打开元件查看器
显示全部扩展列数据组
元件数据画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按「元件查看器」按钮更新数
据，画面重新显示。
扩展列画面
仅显示目前的扩展列数据
组
(1) 调出方法

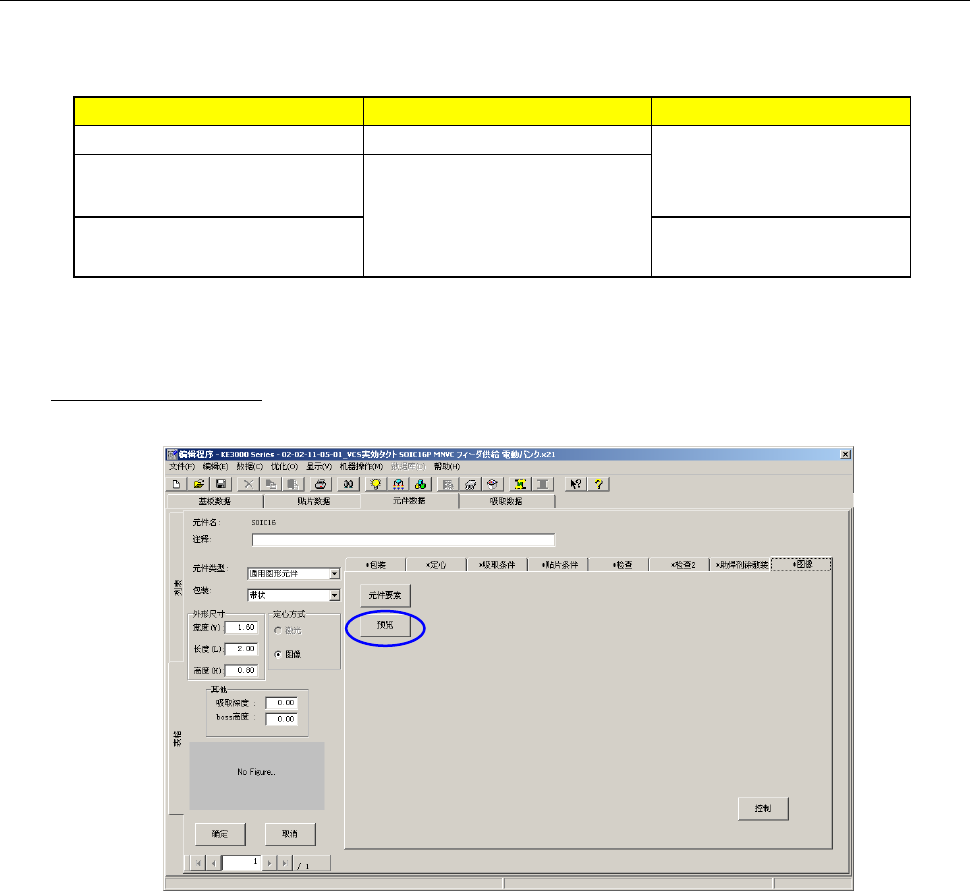

从图像表格画面中调出
单击图像表格中的[预览]按钮。
EPU 使用说明书 第 6 章 通用图像元件
6-18

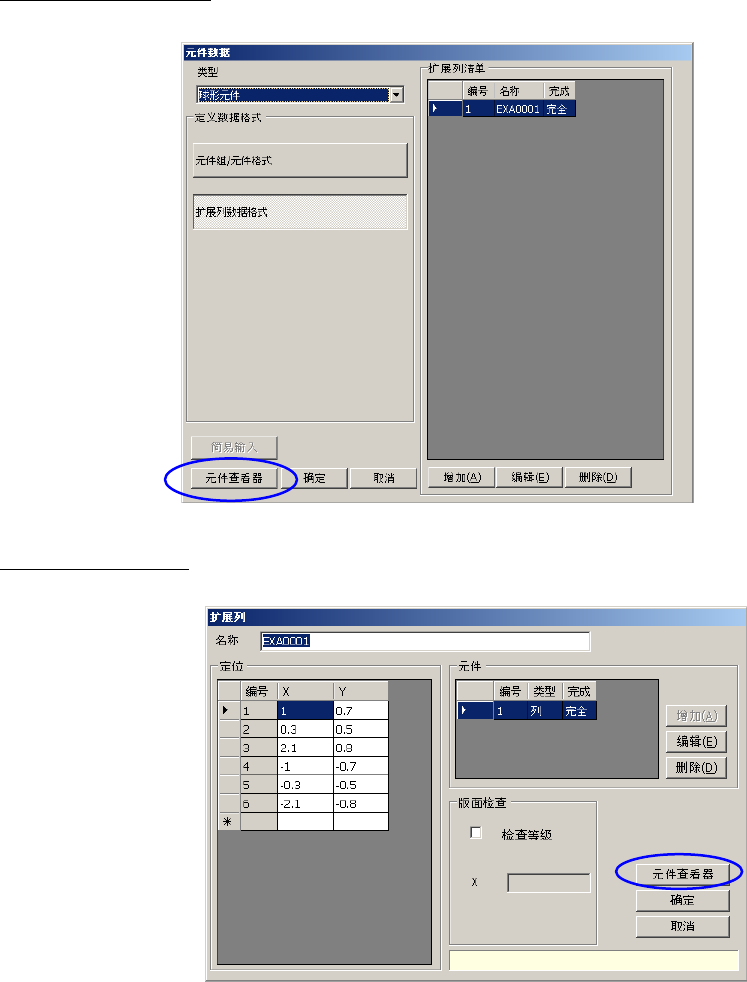

从元件数据画面中调出
单击元件数据画面的[元件查看器]按钮。
从扩展列画面中调出
单击扩展列画面的[元件查看器]按钮。
EPU 使用说明书 第 6 章 通用图像元件
6-19

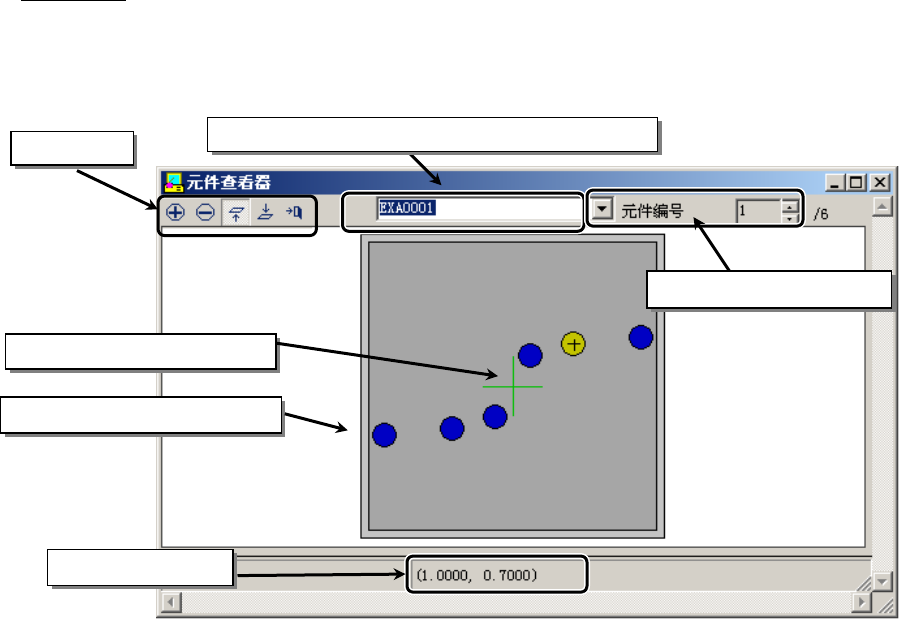

画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号，单击画面上的要素，所选择的要素以黄
色显示。
（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字线表示
被选择的元件坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件编号和总数
