EPU 使用说明书 第 6 章 通用图像元件
6-29
6-5 通用图像元件的数据制作步骤
6-5-1 引脚元件类（元件组/元件格式）
本节将对引脚元件类(多引脚元件)的数据制作步骤进行说明。
1.扩展图像画面
· 在「元件类型」中选择引脚元件类。
· 在「数据格式定义」中选择元件组/元件格式。
· 在「元件组一览」中选择追加。
2.元件组画面
定义元件组(EG)。
元件组由相同尺寸、相同间距的引脚集合构成。
◆ 说明
在该例中将元件分为4个元件组来定义。第1、3元件组虽然是尺寸相同、间距相同的引脚，但由于
方向与位置不同，因此归类为不同的元件组。另外，第2、4元件组也是尺寸相同、间距相同的引脚，
但由于中间有空缺，因此从整体上来说，不能算是间距相同。如果间隔是间距的整数倍，虽然可作
为带有引脚欠缺部位的1个元件组来加以定义，但建议将其定义为其他元件组。
为了定义元件组的方向和位置，需要决定元件的姿态。在下图的元件的方向为正常状态。多引脚元
件的姿态以Top View(俯瞰)为基准。

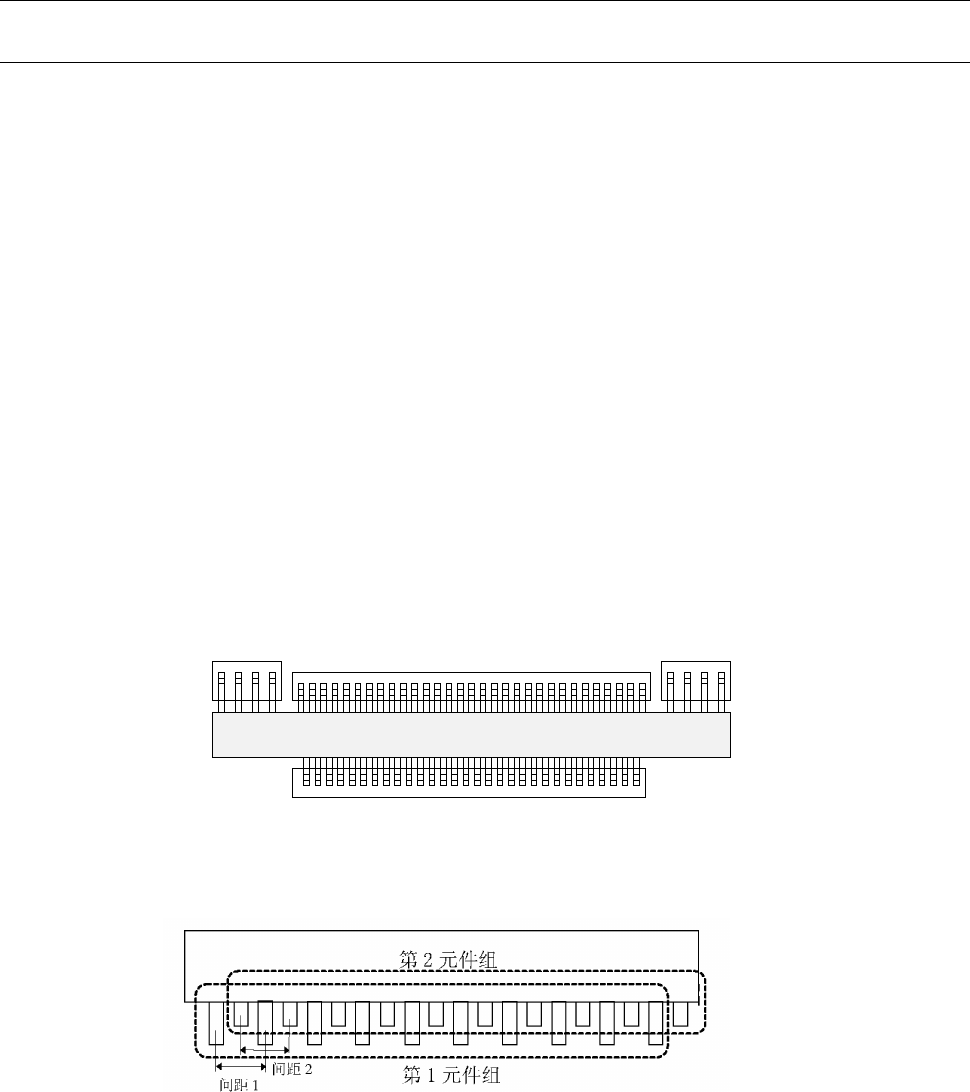

如下图所示，引脚长度交替变化时，长引脚组与短引脚组需分开定义。
间距将变成相同的长引脚、短引脚之间的间隔。
Top View
第
4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
EPU 使用说明书 第 6 章 通用图像元件
6-30
①「名称」
元件组需在命名使用。变更时指定该名称进行编辑。
·名称将被自动连续编号。
·用户可用32字符以内的英文、数字重新命名。
示例中未加改变地采用自动连续编号。
②「首元件位置」
用元件组的位置(X、Y)和方向(θ)来指定元件组的配置。
元件组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
· 如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的元
件中心位置设定为与外形中心位置不同的坐标。
(图6-5-1-3)是以元件外形中心位置作为元件中心位置时的图，而(图6-5-1-4)是以模中心位置为元件
中心位置时的图。
·
正确的位置是指从元件中心到首元件的距离
(
偏移
)
。
在引脚元件类别中，首元件与标准引脚元件(QFP、SOP、插头等)相同，元件组在下边时为最
左、右边时为最下、上边时为最右、左边时为最上的元件。
下图给出了示例元件中的首元件位置。
当为引脚元件时，从元件中心位置看第 1 引脚的前端位置即为首元件的位置。
·
元件组的方向
(
角度
)
是将下边作为
0
°，逆时针旋转时为
90
°
(
右边
)
、
180
°
(
上边
)
、
270
°
(
左
边
)
。
示例中，第 1
元件组为 0°，第 2～4 元件组为 180°。
Top View
元件中心位置
(外形中心位置)
Top View
元件中心位置
(模中心位置)
Top View
方向 0°
方向 180°
EPU 使用说明书 第 6 章 通用图像元件
6-31
·
通用图像元件识别，是以“在
VCS
的中心，存在设定元件组配置时的元件中心”为前提，检
测各元件组并加以识别。
因此，如下图所示，如果吸取位置偏离元件中心，则必须用下面的值设定识别偏移，以使元
件中心位置在 VCS 的中心。
识别偏移 X：(X center － X pick)
Y：(Y center － Y pick)
另外，在通用图像元件识别时，要识别的中心将变为设定元件组配置时的元件中心。
因此，贴片中心点如上图所示，当偏离元件中心时，通过用下面的值来设定贴片偏移，可使
贴片中心点位于基板上的贴片点。
贴片偏移 X：(X place － X center)
Y：(Y place － Y center)
③ 在「首元件位置」中，当示例的第 1 引脚的前端位置为(-20.0mm、-5.0mm)时，输入：
X 偏移：－20.0
Y 偏移： -5.0
Z 偏移： 0(不使用)
θ偏移: 0
容差通常设定为“0(零)”。
·
然后，设定元件组的排列。
排列数据包括维度与列·行的间距、数量。
④ 「维度」
由于在引脚元件时为1维，因此在「维度」中选择1D。
在示例元件中第1元件组为30个，因而输入「列」的「数量：30」。
下图给出了各元件组的间距。
·若间距设为0.5mm，则输入「列」的「间距：0.5」。
·容差通常设定为“0(零
)”。
Top View
元件中心位置(Xcenter，Ycenter)
吸取位置(Xpick，Ypick)
贴片中心位置(Xplace，Yplace)
纵剖面
(外形中心位置)
Top View
第 1 元件组的
引脚间距
第 2 元件组的
引脚间距
第 3 元件组的
引脚间距
第 4 元件组的
引脚间距
