EPU 使用说明书 第 4 章 制作生产程序
4-119
因带状供料器的宽度不同，占有的供料器台安装孔的范围不同。
机械式带状供料器、散件供料器的种类
占有的供料器安装孔数
8mm
2
12mm
3
16mm
3
24mm
4
32mm
5
44mm
8
56mm
8
72mm
10
88mm
12
散件供料器
2
因此，使用8mm带状供料器时，1个供料器台最多可配置40个供料器，在使用32mm供料器时最
多可以配置16个。
* 88mm 带式供料器是特殊订货对应供料器。
电动式供料器的种类
占有的供料器安装孔数
8mm
单通道
(8mm S)
1
8mm
双通道
(8mm D)
1
12mm
1
16mm
2
24mm
2
32mm
3
44mm
3
56mm
4
72mm
10
88mm
12
因此，使用8mm单通道电动供料器时，1个供料器台最多可配置40个供料器。
电动式供料器
(RF)
的种类
占有的供料器安装孔数
4mm
1
8mm
1
12mm
1
16mm
2
24mm
2
32mm
3
因此，使用8mm电动式供料器(RF)时，1个供料器台最多可配置40个供料器。
在 8mm 双轨电子供料器上，不能使用尺寸为 0402 的元件。
另外，元件数据的间距设置为8mm时，不能设置8mm双轨电子供料器。
由于RF 32mm的安装销位于送料器的正中，所以安装可能范围与E 32mm不同。
E 32mm 前侧：缝隙1～38，后侧：3～40
RF 32mm 前侧：缝隙2～39，后侧：2～39
注意 :
EPU 使用说明书 第 4 章 制作生产程序
4-120
4-1-5-2 制作吸取数据
(1) 角度
指定元件吸取角度。初始值为元件数据中所设置的角度。
要变更时，请用键盘输入。
在「吸取数据」中输入角度时，「元件数据」、「数据库」中的角度不会改变。
(2) 供应
可指定把供料器设置在哪里的供料器台架（左前、左后、右前、右后）。
初始状态时选择的是“自动选择”。
设置为自动选择时，会进行优化供料器配置。
●自动选择：进行优化供料器配置。
●前面：从前面供给元件。
●后面：从后面供给元件。
设置为“自动选择”以外的其他选项时，即可输入“角度”、“编号（位置）”、“供料器类型”、“通道”
(管
状供料器、8mm双轨电子供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。
但此时只限于自动选择可以变更。
※托盘支架、DTS、MTC、MTS、MDS（选购项）只能选择“后面”。
※在 KE-3010AC，可以制作选择该功能的生产程序，但在生产中不能使用。
※8mm 宽度-1mm 输送间隔以及 12mm-2mm 输送间隔只能是电动送料器(RF)使用。
※由于是在电动台架 (RF)中使用电动送料器(EF)，故必须有连接用附件(选项)。
(3) 位置（编号）
输入供应装置的安装位置｡
●
带状供料器、管状供料器、散件供料器：
供料器的前端有固定销，请输入该销在主机供料器安装孔插入的编号。
●托盘支架：请指定安装标记所标示的供料器安装孔编号。
●DTS ：自动设置为机器设置中所指定的安装孔编号。
●MTC/MTS ：指定托盘元件的容纳层。
●MDS ：自动设置编号。与 MDS 的栈式存储器层数无关。
MDS 的吸取数据最多可以制作 10 组。
数据超过 10 组时，在供应处不能设置『后』。
关于吸取数据发生重复时的编号处理：
选择了 MTS 元件的行（号码）重复时，对话框会要求对“托盘重复／托盘支架重复”做出选择。
选择“托盘重复”（使用多托盘）时，画面会自动增加一行，其号码与原号码相同。
但吸取坐标会变为空白，请重新输入坐标值（X1,Y1,Z）。
选择“托盘支架重复”时，会新增一行，位置（段数）为空白，请输入段数（与 DTS 元件、MTC
元件相同）。
不能在已设置有供给装置编号的位置上设置其他的供给装置。
例)将 12mm 带状供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给装置。
EPU 使用说明书 第 4 章 制作生产程序
4-121
(4) 供料器类型（管状供料器、托盘、8mm 电子带式供料器、电动台架（RF）时需要设置）
选择管状供料器、托盘、8mm 电子带式供料器的类型。
并且，如在电动台架（RF）中使用电子带式供料器（EF）时，要选择类型。
但会显示元件数据中所设置的内容。需要变更时，请在元件数据中进行变更。
若是机械型，名称开头会显示“M”。电动型的名称，开头会显示“E”。

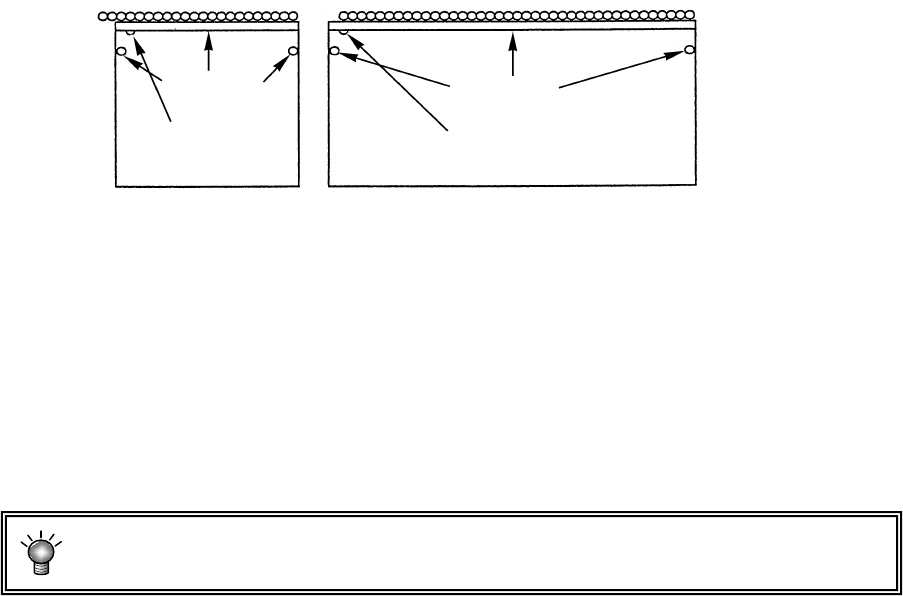

●托盘支架时：
托盘支架有“型号 1(全规格)”与“型号 2(半规格)”两种。
*安装托盘支架时，请将安装标记对准供料器的安装孔后插入。
●8mm 电子带式供料器时：
电动类型中，如果元件数据的供应装置设置为“8mm 纸带”或“8mm 压纹”时，可在吸取数据的供料
器类型中选择“E 8mmS”（电动带式供料器（8mm 单轨）或“E 8mmD”（8mm 双轨电子供料器）。
●电动台架（RF）时(4mm 宽度～32mm 宽度)：
如是电动台架(RF)，供料器类型中可选择电子带式供料器(RF)和电子带式供料器(EF)。默认是电
子带式供料器(RF)。要安装电子带式供料器(EF)时，必须有选购的连接附件。
使用连接附件将电动供料器(EF)安装到电动台架(RF)上时，不保证吸取精度。
顶住
顶住
安装标记
安装标记
型号 2
型号 1
