EPU 使用说明书 第 6 章 通用图像元件
6-9

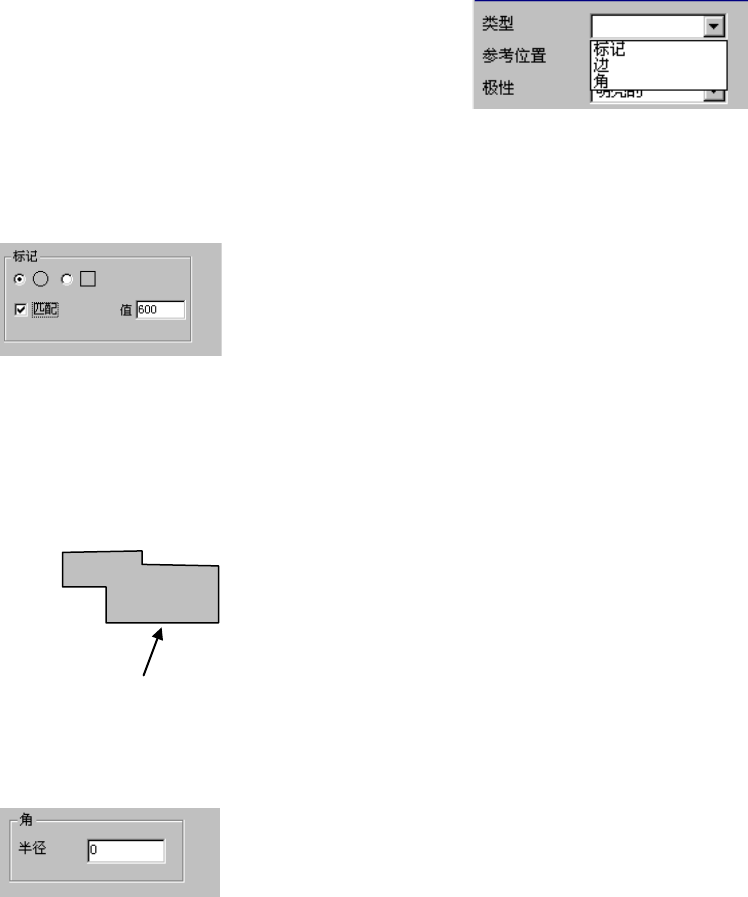

◎在元件组中选择了“点”时，
可从右图选择“类型”项目。
●标记
在“类型”中选择标记时显示左图。
●边
元件的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件组的“首元件的配置”
的偏移值θ中输入“90°”。同样，使用上边时输入“180°”，
使用左边时输入“270°”。
●角
在“类型”中选择角时显示。
◇
匹配
：可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“600”。 )
◇
半径
：输入角部的半径。直角时为“0”。基准角是元件供给角
度为 0°时的左下角。如果使用右下角，应将元件组的
“第 1 元件的配置”的“θ”设定为“90”。同样，使
用右上角时应输入“180”、使用左上角时应输入“270”。
基准边
EPU 使用说明书 第 6 章 通用图像元件
6-10
6-2-2 制作扩展列数据格式
在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件组/元件格式”的制作方法相同，但对于“扩展列数据格式”，需逐一指定
元件的X、Y坐标进行配置。
在“定位”上逐一配置元件。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
EPU 使用说明书 第 6 章 通用图像元件
6-11
6-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
6-3-1 打开元件查看器
可从以下3处打开「元件查看器」，操作方法及显示内容因打开位置而异。
打开「元件查看器
」
的位置
要编辑元件数据时
显示内容
图像表格画面
必须关闭「元件查看器」
显示所有的元件组
元件数据画面
无须关闭「元件查看器」
元件组画面
仅显示当前的元件组
(1)从图像表格画面打开
若是通用图像元件，图像表格画面上会显示[预览]按钮。
◇ 点击[预览]按钮,显示如下的对话框。
·球元件的画面 ·引脚面元件的画面
