EPU 使用说明书第 4 章制作生产程序

4-90

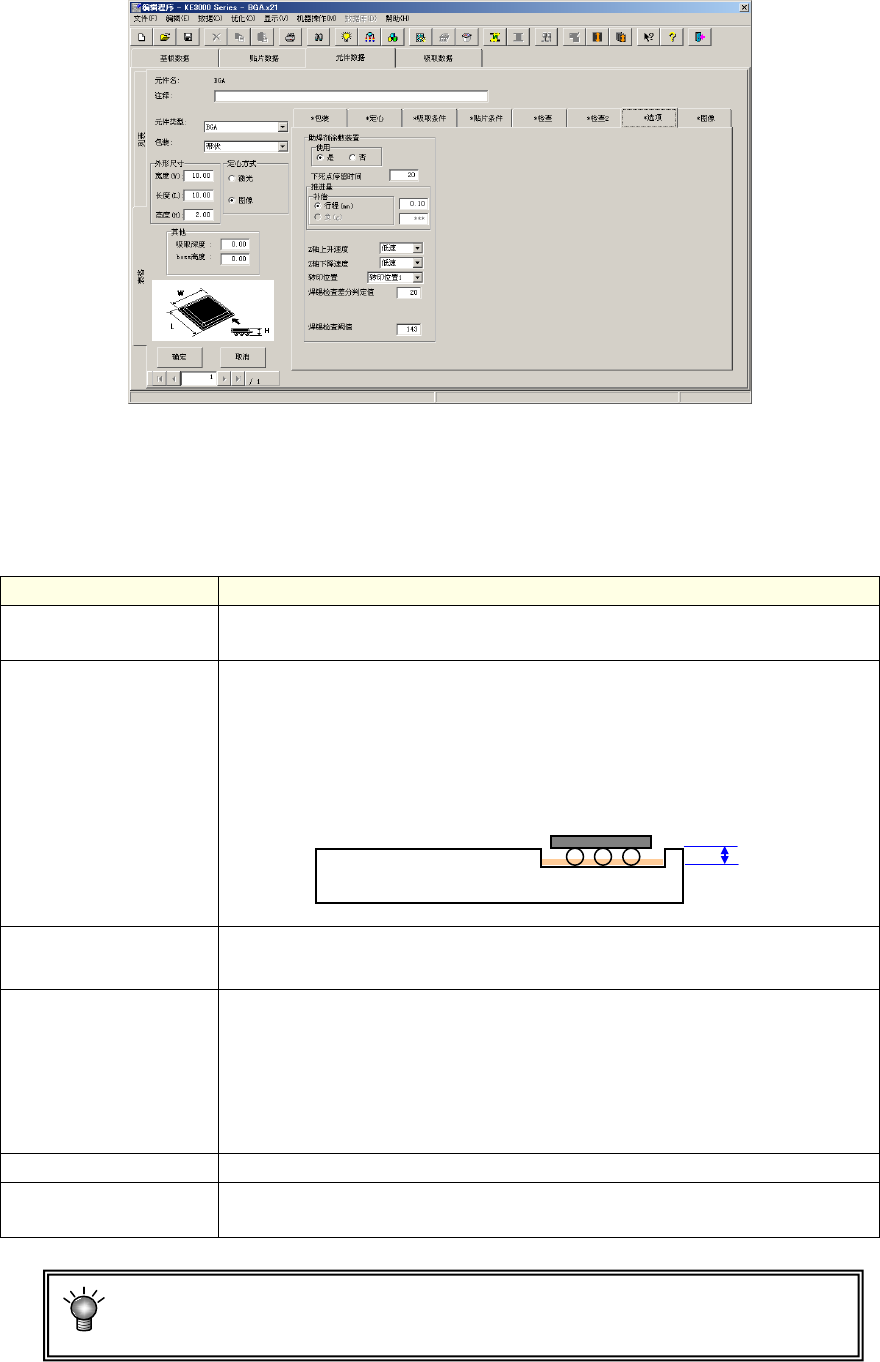

4-1-4-2-8 选项

进行“选项”的有关设置。

(1)

助焊剂涂敷装置

使用助焊剂涂敷装置时，请进行设置。

指定为「是」时，请设置以下数据。

设置项目

内容

下死点停留时间

输入元件在助焊剂涂敷装置的涂敷助焊剂里浸渍的时间，元件在旋转型

焊锡转印装置的焊锡膏里浸渍的时间。

推进量

输入元件压入助焊剂涂敷、旋转型焊锡转印装置的补偿量。

控制方式从行程（mm）／负荷(g)中选择。

补偿量＝ t （沟深）＋ α

α：由于泵径有时大小不一，设置稍多于 0.1mm（α=0.1mm），可保持助

焊剂、焊锡膏的转印量的稳定。

轴上升

下降速度

指定从助焊剂涂敷装置提升元件时

放下元件时的速度。

选择输入（负荷（g）时，下降速度会变为「FC 速度」。）

转印位置

选择助焊剂涂敷装置转印位置

～

。

根据在机器设置里设置的沟类型，选择范围会不同。

・ 1 沟型：转印位置固定为 1

・ 2 沟型：转印位置可从 1、2 中选择

・ 4 沟型：转印位置可从 1、2、3、4 中选择

・旋转型焊锡转印装置：

固定

焊锡检查差分判定值

设定焊锡涂覆前后进行图像识别时，在图像识别中使用的阈值。

焊锡检查阀值

设定仅在焊锡涂覆后进行图像识别时，在图像识别中使用的阈值。可在

图像识别检查时自动取得。

在 KE-3010AC，可以制作选择该功能的生产程序，但在生产中不能使用。

ｔ

EPU 使用说明书第 4 章制作生产程序

4-91

4-1-4-2-9 图像

用 VCS 摄像机输入用于元件定心的信息。

设置的信息，根据元件类型会有不同。

图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球等），进行定心。

另外，通过图像定心还可检测出引脚弯曲、球变形等不良状况。

为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状况的检测

级别等。

在 KE-3010AC，可以制作选择该功能的生产程序，但在生产中不能使用。

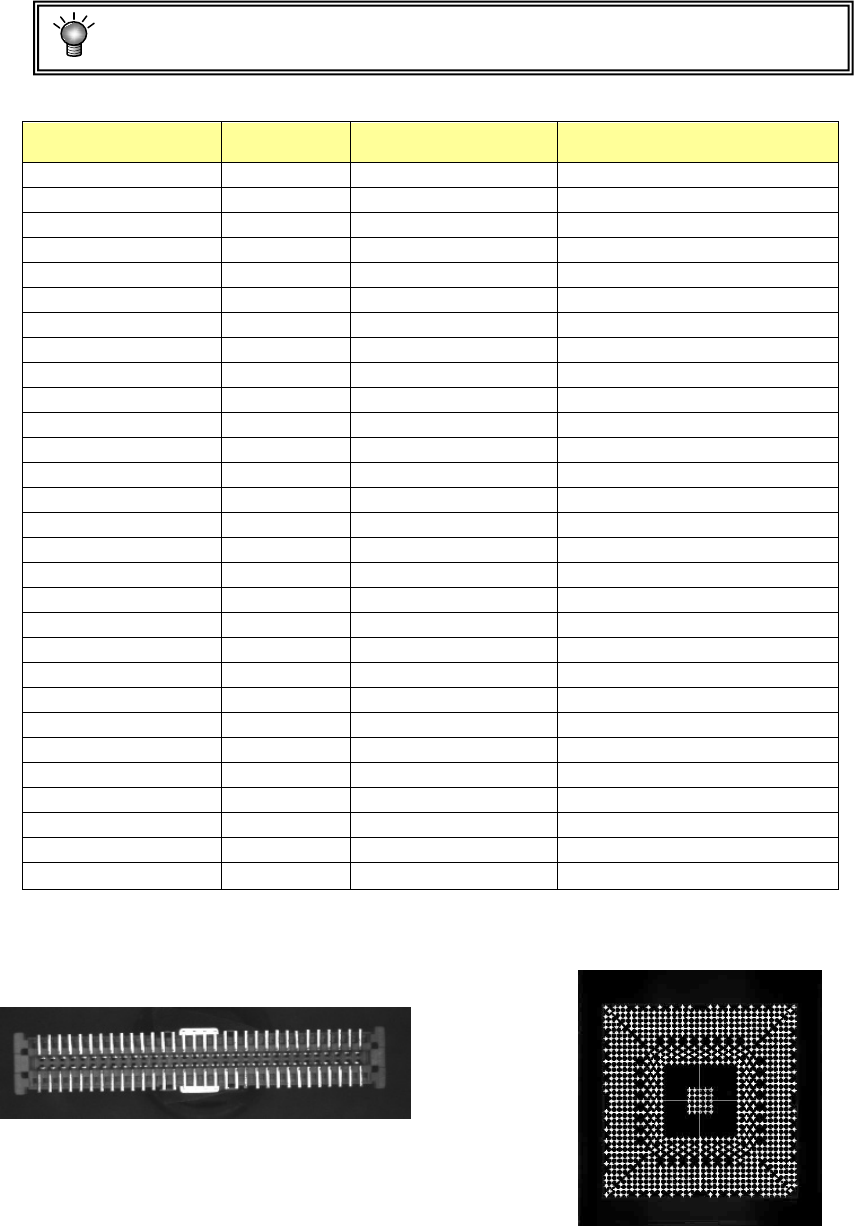

・图像定心对象元件

元件种类图像识别引脚形状等参考：可否激光识别

方形芯片

—

○

方形芯片

(LED)

× — ○

圆筒形芯片

—

○

铝电解电容

○ 引脚元件 ○

SOT

—

○

微调电容

× — ○

网络电阻

—

○

SOP

○ 引脚元件 ○

HSOP

○

引脚元件

○

SOJ

○ 引脚元件 ○

QFP

○

引脚元件

○

GaAsFET

○ 引脚元件 ○

PLCC(QFJ)

○

引脚元件

○

PQFP(BQFP)

○ 引脚元件 ○

TSOP

○

引脚元件

○

TSOP2

○ 引脚元件 ○

BGA

○

球形元件

○

FBGA

○ 球面元件 ×

QFN

○

引脚元件

○

外形识别元件

○ 外形识别元件 ×

通用图像元件

○

外形识别元件

单向引脚连接器

○ 引脚元件 ○

双向引脚连接器

○

引脚元件

○

引脚连接器

○ 引脚元件 ○

扩展引脚连接器

○

引脚元件

引脚插座

○ 引脚元件 ○

鸥翼形插座

○

引脚元件

○

带减震器的插座

○ 引脚元件 ○

其它元件

× — ○

例 1）连接器元件时（引脚识别）例 2） BGA 元件时（球识别）

EPU 使用说明书第 4 章制作生产程序

4-92

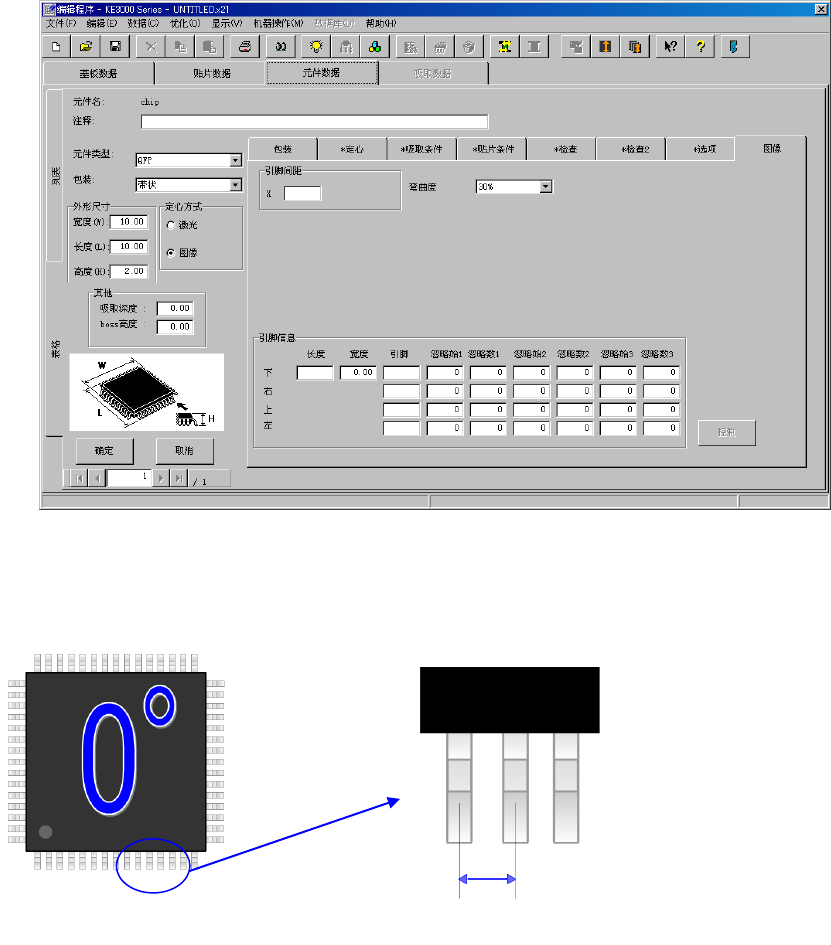

(1)元件类型引脚元件时

1) 引脚间距

输入引脚之间的尺寸。

引脚间距
