EPU 使用说明书 第 4 章 制作生产程序 4-3 4-1- 1 生产程序的制作步骤 生产程序由下表 中的 4 个项目构成。 生产程序按照 基板数据 → 贴片数据 → 元件数据 → 吸取数据 的顺序来制作。 键盘输入的文字 仅限半角英文和 数字。 数据种类 内 容 基板数据 处理基板的外形 尺寸和 B OC 标记的坐标位置等 有关基板整体 的数据。 贴片数据 处理贴片点的坐 标和贴片元件名 称等。 元件数据 处理元件的尺寸 、包装方式…
EPU 使用说明书 第 4 章 制作生产程序
4-2
启动编辑程序后，出现如下图所示的编辑画面。
* 在 KE-3000 系列 EPU 菜单栏中，不能选择“机器操作（M）” 功能。
* 在 KE-3000 系列 EPU 菜单栏中，可以启动多重（2 个）程序编辑功能，但系
统资源少的环境, 不能启动此项多重功能。
* 通过进行优化，生产程序的大小会变大。在 EPU 中将生产程序保存到 FD（软盘）
等操作时，敬请注意。
* EPU 不能通过示教取得数据。
一部分程序数据，可以通过示教取得数据。
有的数据，只有通过示教才能取得。
因此，本说明书中有的地方也并列说明了如何通过示教取得数据的方法。
但因为 EPU 在装置外部制作数据，不能通过示教取得数据。
需要示教的数据，请用装置主机进行示教。
注意
注意
EPU 使用说明书 第 4 章 制作生产程序
4-3
4-1-1 生产程序的制作步骤
生产程序由下表中的4个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据的顺序来制作。
键盘输入的文字仅限半角英文和数字。
数据种类
内
容
基板数据 处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据 处理贴片点的坐标和贴片元件名称等。
元件数据 处理元件的尺寸、包装方式等激光及图像定心时所需的数据。
吸取数据
处理带状供料器及管状供料器等元件供应位置的数据。
上一项目未完成时不能打开下一项目。
例)未完成「基板数据」时，不能打开「贴片数据」。
EPU 使用说明书 第 4 章 制作生产程序
4-4
4-1-2 基板数据
基板数据由「基本设置」、「尺寸设置」、「电路设置」、「传送设置」、「扩展坏板标记」
5个项目构成。
●
基本设置
： 输入基板的基本构成。
●
尺寸设置
： 输入基板的详细尺寸。可按照「基本设置」中的指定改变显示项目。
●
电路配置
： 指定电路的位置与角度、贴片电路的项目。
「基本设置」中"贴片电路指定"已设置为"使用"，设定为"矩阵电路板"或"非矩阵电
路板”时，方可选择此项。
在「基本设置」的“贴片电路指定”中设定为“不使用”时，仅当设定为“非矩
阵电路板”时，才能选择此项。
●
传送设置
： 指定有关传送及支撑台的详细设置。
●
扩展坏板标记
：输入使用扩展坏板标记时的各电路的坏板标记的坐标。

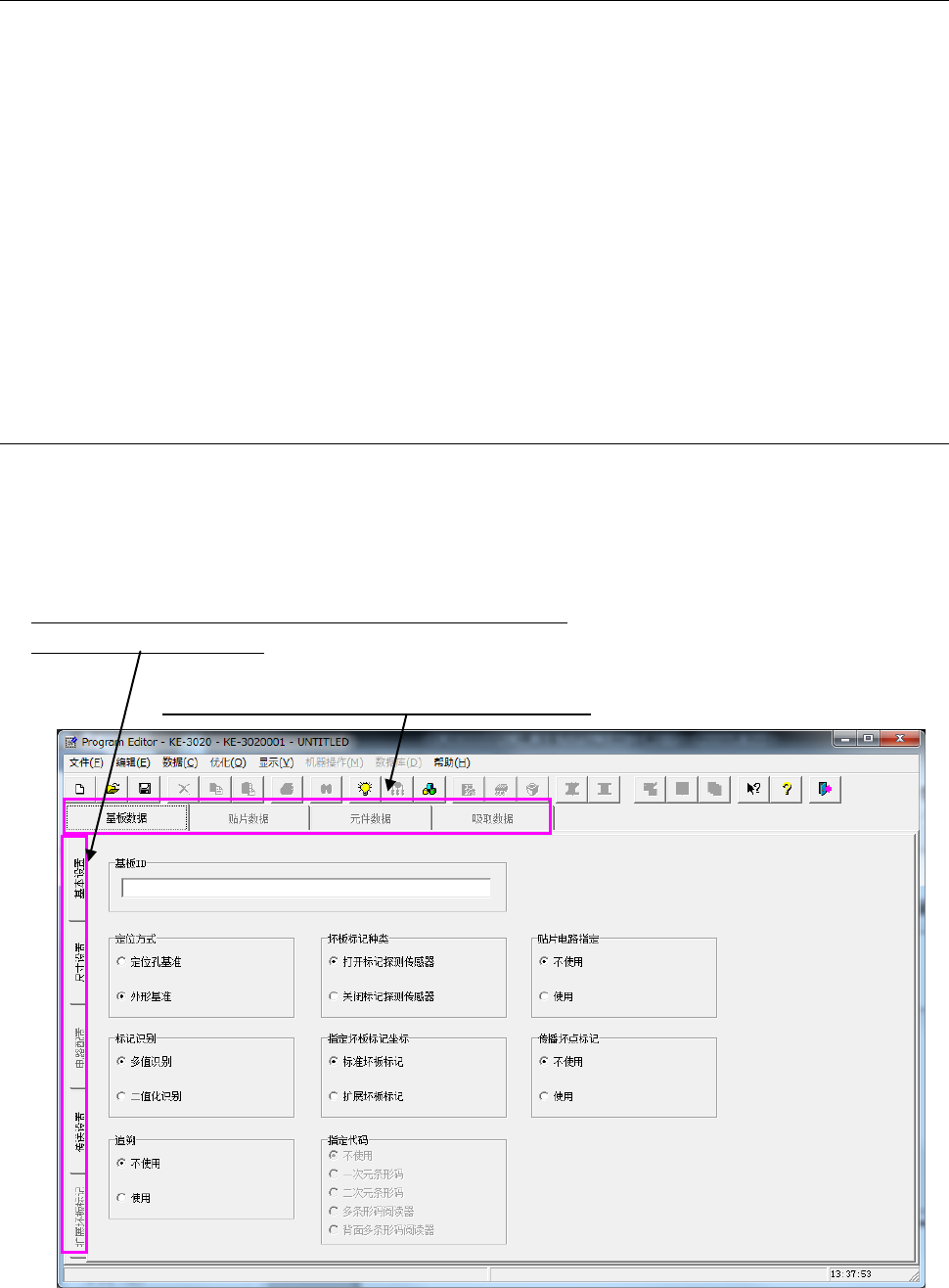

4-1-2-1 基本设置
基本设置中有8个项目。（KE-3010A/3010AC/3020VA/3020VRA为9个）
根据生产基板的情况，输入或选择相应项目。
启动编辑程序后，或从菜单选择新建时，程序名会变为 UNTITLED｡
切换基本设置/尺寸设置/电路配置/传送设置/扩展坏板标记。
(选择显示功能的“选项卡”)
可切换基板数据/贴片数据/元件数据/吸取数据。
