EPU 使用说明书 第 6 章 通用图像元件 6-7 （ 8 ） 元件 输入元件信息。 选择了球或平面 时的画面 选择了外部引脚或内部 引脚时的画面 ●类型 选择元件的类型 。显示一览表 根据“点、 1D 、 2D ” 中的 指定而变化 ( 右图为选择了 “ 1D ” 时 ) 。 ◇外部引脚：鸥 翼形引脚 ( QFP 等 ) 。 ◇内部引脚： J 形引脚 ( QFJ 等 ) 。 ◇列：有高度的 球或平面。 ◇标记：因为是 标记而非电极，…
EPU 使用说明书 第 6 章 通用图像元件
6-6
例 1)多引脚元件
例 2)复合阵列元件
（3） 版面检查
设定相对于引脚间距或球间距的中心偏差的容许范围。
（4) 元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见6-3章)。
●元件外形：显示「元件数据」中输入的值。
●模板尺寸：输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量,可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目,若用户不输入,则显示元件外形尺寸。
（5) 点、1D、2D
●点：在元件组仅存在一个元件时选择。
●1D：象引脚元件一样，当元件呈1列排列时选择。
●2D：BGA元件等，当元件呈纵横方向排列时选择。
（6) 列、行
选择了1D或2D情况时，输入引脚或球的个数和间距。
（7）遗漏元件
在元件组内有遗漏时，按距离首元件近的顺序来设定遗漏信息。对于1列或1行，最多可设定4个遗
漏信息。
Bottom View
元件组
+
首元件的配置位置 (θ = 0°)
首元件的配置位置
元件识别中心位置
元件组
元件识别中心位置
EPU 使用说明书 第 6 章 通用图像元件
6-7
（8） 元件
输入元件信息。
选择了球或平面时的画面 选择了外部引脚或内部引脚时的画面
●类型
选择元件的类型。显示一览表根据“点、1D、2D”中的
指定而变化(右图为选择了“1D”时)。
◇外部引脚：鸥翼形引脚(QFP等)。
◇内部引脚：J形引脚(QFJ等)。
◇列：有高度的球或平面。
◇标记：因为是标记而非电极，所以不用检查。
◇边：因元件形状不规则，只有用边才能取得时。
◇角：因元件形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
●参考位置（基准位置）
可指定首元件的基准位置。推荐对引脚元件指定“背面的中心(引脚顶端的中央)”，对球形元件指
定“元件的中心(球的中央)”。
●极性
指定元件的明亮度。如元件比背景亮时，请选择“明亮”。
●偏移量
需要比元件组的“首元件的配置”更偏离时指定。
●元件尺寸
输入元件的纵、横尺寸。
EPU 使用说明书 第 6 章 通用图像元件
6-8

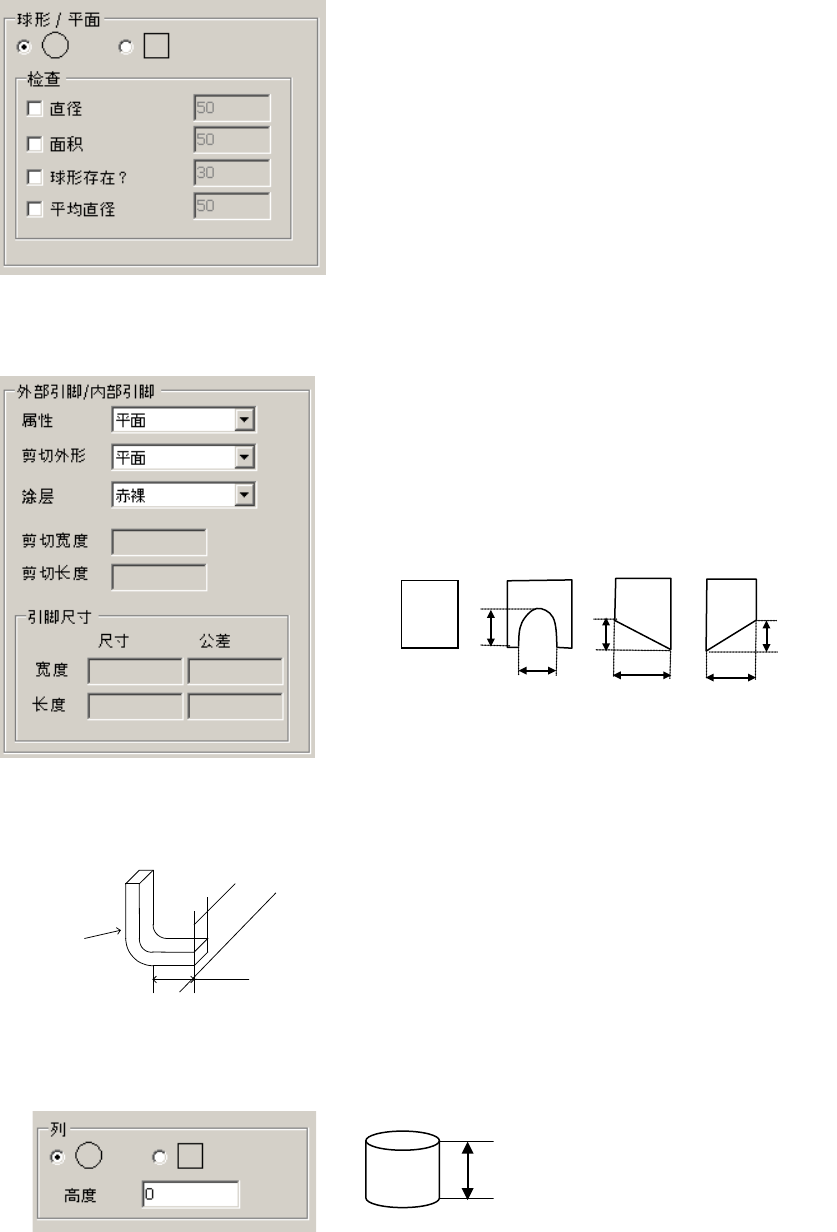

●球形/平面
在“类型”中选择了球形或平面时显示。
选择球形或平面的形状。(但现在不进行形状判别。)
●外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示。
◇
引脚尺寸：
当使用鸥翼形引脚时，输入与基板接触的引脚前端部的宽和长。
●列
在“类型”中选择了列时显示。目前没有使用。
检查
：指定有无检查和判定水平。
◇直径：指定直径检查。所有球经过检查，以其
平均值为基准，进行的各球的检查。
◇面积：指定面积检查。
◇球形存在？：指定检查有无球。
初始值的 30%为可检测出 20%的球剪切的水平。
◇平均直径：以输入的直径为基准，对检查完的
所有球的平均值进行比较检查。
◇属性：指定引脚的类型。
◇剪切外形：选择引脚顶端被切割时的剪切形状。
◇剪切宽度、切割长：
U 形切割、左下切割、右下剪切时输入。
平 U 形剪切 左下剪切 右下剪切
◇涂层：可以指定引脚的涂层类型，目前没有使用。
宽
长
宽
宽
长
长
高度
长度
宽度
引脚
基板
