6-3-3 编辑通用元件数据
当元件组画面中显示「元件查看器」时，则可在不关闭「元件查看器」画面的情况下编辑元件组画面。
数据编辑完成后，点击「元件查看器」按钮，则已编辑的内容被反映在「元件查看器」中。
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
EPU 使用说明书 第 6 章 通用图像元件
6-15
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面：
用绿色的圆形或正方形
来表示。
◇列：
用淡蓝色的圆形或正方
形来表示。
6-3-4 按元件类型区分「元件查看器」画面示例
(1) 外部引脚、内部引脚
(2) 球、平面、列
球、平面、列采用各不相同的颜色显示。
◇外部引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内侧引脚：
红色长方形，
前端有绿色的斑块。
Or
Or
红色
绿色
引脚
EPU 使用说明书 第 6 章 通用图像元件
6-16

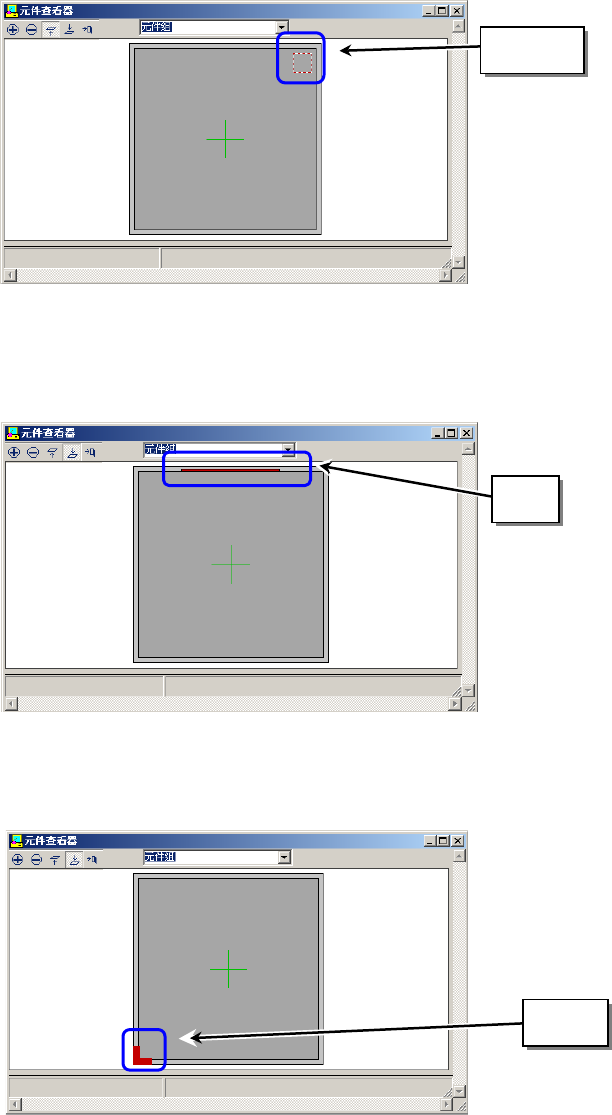

(3) 标记
用虚线的圆或正方形来显示。
(4) 边
用红色的线来显示。
(5) 角
角元件用红色来显示。
标记
边
角
