EPU 使用说明书 第 6 章 通用图像元件
6-1
第
6
章 通用图像元件
6-1 通用图像元件
6-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般称
多引脚元件
)和具有多种排列的区域阵列元件(一般称
复合阵列元件
)、在任意位置上配置有球或平面的
元件等(一般称
随机配置元件
)、以及外形有角或边的元件(
外形元件
)，按通用图像元件来对待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
相同识别要素(元件)的集合被称为「元件组」。亦即；元件是指一个引脚或球；元件组是指大小相同
的元件(引脚或球)的集合。

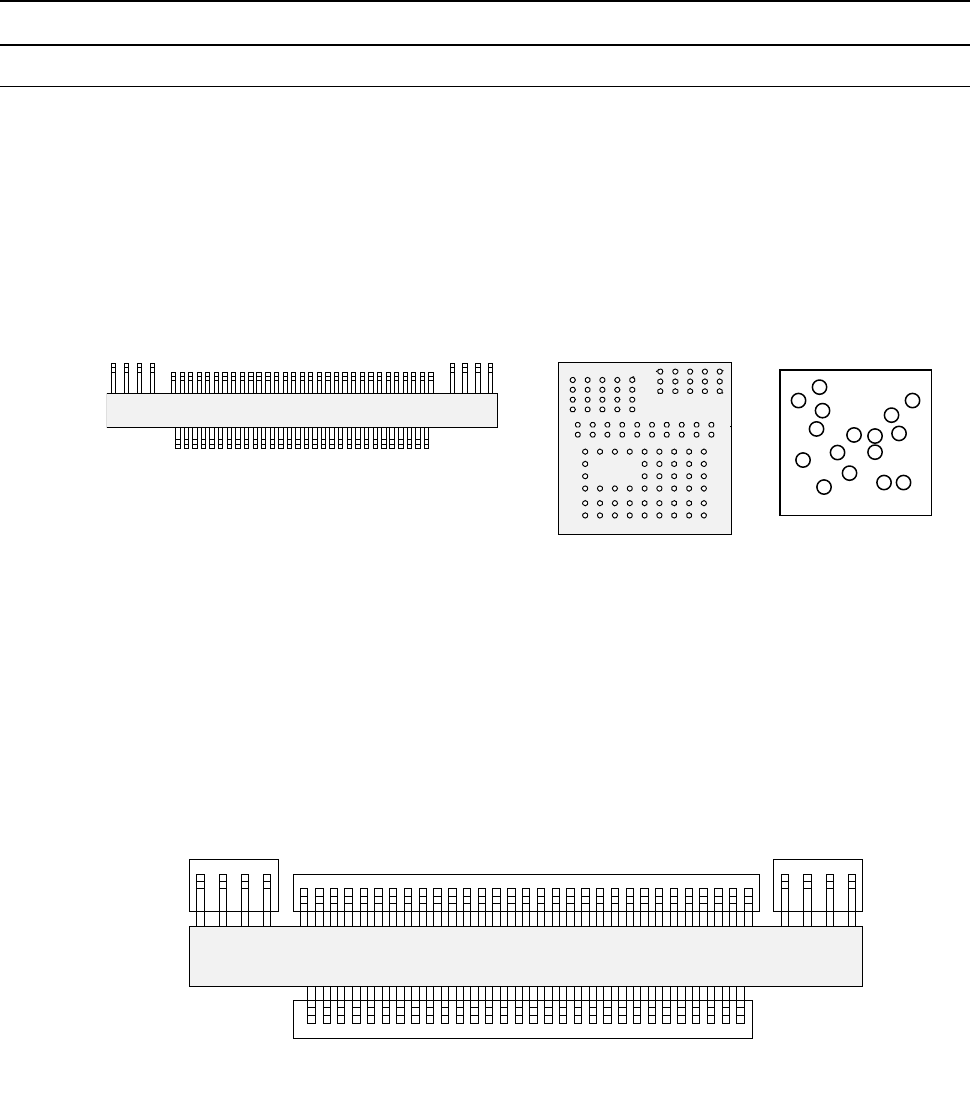

把排列相同的通用图像元件组作为一个元件组，通过对各个元件组进行定义，可求出元件的中心。下
图由4个元件组构成。
引脚元件类
(多引脚元件)
球元件类(复合阵列元件
)
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
随机配置元件
俯视图
仰视图
俯视图
EPU 使用说明书 第 6 章 通用图像元件
6-2
6-1-2 通用图像元件的规格
1) 数量
· 每1个元件最多可以定义20个元件组。
· 每1元件组只能指定1种元件。
2) 尺寸规格
元件
项目
标准
VCS
选购件
VCS
引脚元件
间距
0.5
～
22.0mm
0.2
～
11.0mm
引脚宽度
0.22
～
10.0mm
0.08
～
5.0mm
引脚长度
0.4
～
10.0mm
0.14
～
5.0mm
数量
1
～
384
根
/1
元件组
球/平面元件
间距
1.0
～
22.0mm
0.25
～
11.0mm
直径
0.4
～
5.0mm
0.1
～
2.5mm
数量
3
～
10000
根
/1
元件组
3) 外形元件类的形状·尺寸规格
· 角、边的形状规格与外形识别元件相同。
(请参见「4-3-5-2-9 图像的 ※外形识别元件的识别条件」。)
· 标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识别。
EPU 使用说明书 第 6 章 通用图像元件
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件组的数据来制作通用图像元件的数据。
各元件组的数据制作应输入下述各项：
①元件的信息(引脚或球、以及其大小、形状等)
②元件的数目与元件间的间距
③从元件识别中心位置到首元件
※
的距离
※
首元件
的定义如下。
·球元件 ⇒ 元件组内左下角的球。
·引脚元件 ⇒ 下边最左、右边最下、上边最右、左边最上的引脚。
例) 下列通用图像元件，需制作 4 个元件组数据(单位：mm)。
此处省略了上述①的元件信息输入方法。输入方法，请参见以下说明。
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
●第1元件组
·元件的数目及元件间的间距 ⇒ 数目：30，间距：1
·从元件识别中心位置到首元件的距离 ⇒ X：-14.5，Y：-4
●第2元件组
·元件的数目及元件间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件的距离 ⇒ X：21.5，Y：4
●第3元件组
·元件的数目及元件间的间距 ⇒ 数目：31，间距：1
·从元件识别中心位置到首元件的距离 ⇒ X：15，Y：4
●第4元件组的数据制作
·元件的数目及元件间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件的距离 ⇒ X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(
0，0)
(
-14.5,-4)
(
-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
