12)夹紧偏移量（长尺寸基板对应时）
夹紧偏移量是指，在2次传送基板时，设置检测出基板的传感器(HMS)检测位置（Y坐标）。
默认将基板尺寸Y的一般设置为缺省值。
※设置夹紧偏移量时的注意事项
在缺省位置与以下条件相冲突时，需要变更设置。
在从基板的前端部位开始超出规定尺寸的位置（M 规格为 330mm，L 规格为 410mm，L-Wide 规
格为 510mm）处
① 存在基板的「缺口」、「沟槽」。
② 存在厚度高的元件（3mm 以上），以及元件引脚部分。
③ 存在镜面部分，以及凹凸状况。（使用工具基板等时）
在变更设置时，请将位置设置在避开上述条件，以及传送轨道附近及传感器测量可能高度（传送
基准面±10mm）的范围以外的区域。
（推荐设置在未贴片元件的位置。）
设置结束后，按[设备操作]－[传送]－[搬入]确认可正常进行 2 次传送夹紧（HMS 夹 紧 ）。

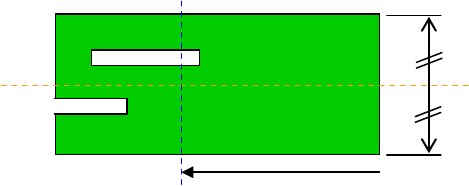

缺省位置
(传感器检测线)
沟槽
缺口
410m
EPU 使用说明书 第 4 章 制作生产程序
4-28
4-1-2-3 电路配置
指定电路的位置及角度、贴片电路。在「基本设置」中"贴片电路指定"设置为"使用"，设定为"矩
阵电路板"或"非矩阵电路板”时，方可选择此项。
在「基本设置」的“贴片电路指定”中设定为“不使用”时，仅当设定为“非矩阵电路板”时，才能选择
此项。

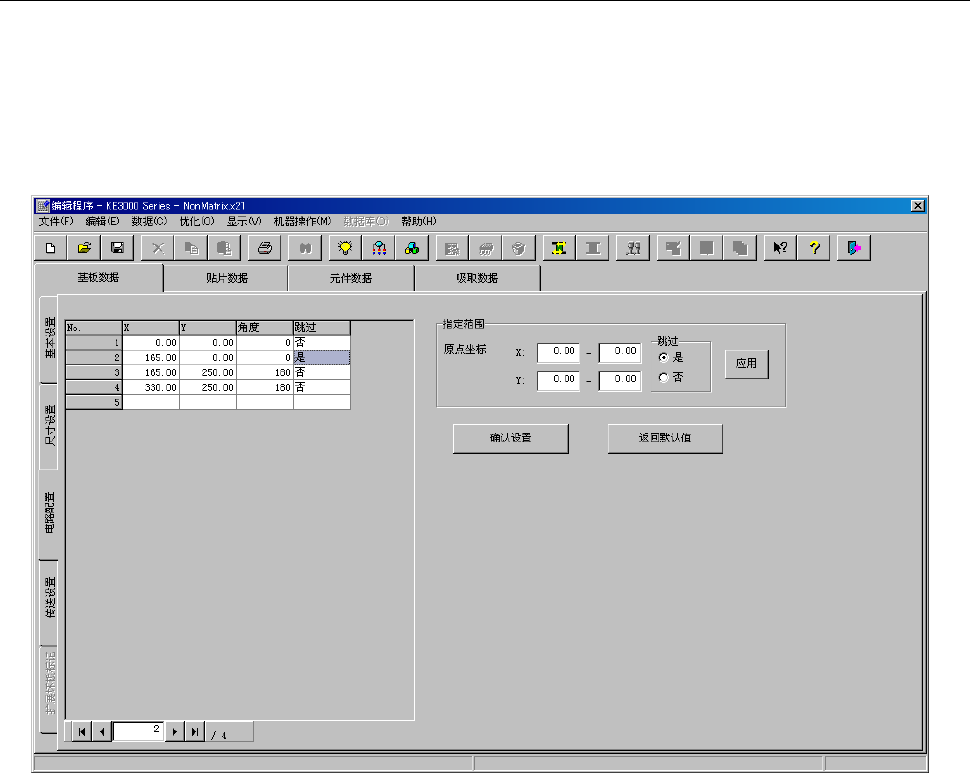

选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
1) 电路的位置(X,Y)
如果是矩阵电路板，显示以「尺寸设定」画面中输入的基板设定为基准计算出的 X,Y。如果是非矩阵电
路板，要输入从基板位置基准（原点）到各电路原点的尺寸和角度。
X、Y 的尺寸：请输入从基板位置基准（原点）到各电路原点的尺寸 X、Y。
2) 角度
如果是矩阵电路板，角度显示为 0。如果是非矩阵电路基板，要输入各电路的配置角度。
输入各电路的角度：以输入“尺寸设置画面”的“电路（外形）尺寸”与“电路设计偏移量”时使用的角度为 0
度，按逆时针旋转为＋。
(贴片坐标使用 CAD 数据时，电路的角度 0°要与 CAD 数据一致。)
3) 跳过(贴片电路的设定)
「基本设定」画面的“贴片电路指定”中设定为“使用”时，才能设定此项。
Yes ：不向相应电路进行元件贴片。
No ：向相应电路进行元件贴片。
初始设定全部为“No”。
※不能跳过所有电路。
EPU 使用说明书 第 4 章 制作生产程序
4-29
必须输入至少1个电路配置的坐标。
如果不进行输入设置，将无法完成数据。
如果在输入的过程中转移到其他页面，在该记录中所输入的编辑内容将丢失。
即使电路数在规定值以下，但是当总贴片点数超过10,000 点时，会显示如下提示信息｡
选择后，将显示“电路配
置”画面。
不进行贴片的电路跳过
要设定为“Yes”。
非矩阵电路板可制作的
电路数最多为 200 个。
