③ 在「首元件的配置」中，示例为第 1 引脚的顶端位置为(-6.0mm、-5.0mm)的情况下，输入：
X 偏移 ：-6.0
Y 偏移 ：-5.0
Z 偏移 ：0(不使用)
θ偏移 ：0
·容差通常设定为“0(零)”。
●然后，设定元件组排列。
排列数据包括维度与列·行的间距、数量。
④「维度」
由于在球/平面元件的情况下变成2维，因此在「维度」中选择2D。
(注)即使只有1列、1行的配置也应指定2维。

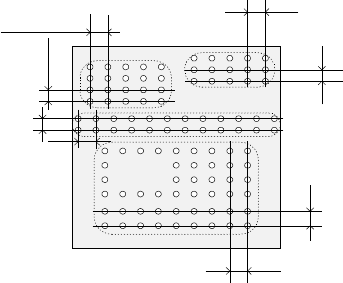

◆下图给出了各元件组的间距。
· 由于在示例元件中第1元件组有9列，因而输入「列」的「数量：9」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.5mm，则输入「列」的「间距：1.5」。
(注)只有1行的排列时，同样输入1.5。
· 容差通常设定为“0(零)”。
·
至于行，由于在示例元件中第1元件组有6行，因而输入「行」的「数量：6」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.27mm，则输入「列」的「间距：1.27」。
(注)只有1行的排列时，同样输入“1.27”。
· 容差通常设定为“0(零)”。
Bottom View
第 2 元件组
行间距
第 2 元件组
列间距
第 3 元件组
列间距
第 3 元件组
行间距
第 1 元件组
列间距
第
1 元件组
行间距
第 4 元件组
列间距
第 4 元件组
行间距
EPU 使用说明书 第 6 章 通用图像元件
6-39
⑤ 「版面检查」
目前未使用。
⑥ 「欠缺元件」
在示例元件中，第1元件组有球(平面)欠缺。
与BGA/FBGA相同，有球(平面)欠缺时，可指定球(平面)欠缺。
1个元件组可指定4个球(平面)欠缺。
指定方法与BGA/FBGA相同，指定从球(平面)欠缺的列与行的起点开始连续欠缺的行列数。
·若示例元件从第2列开始连续欠缺3列，从第4行开始连续欠缺2行，则输入：
「列」的「开始」：2
「列」的「数目」：3
「行」的「开始」：4
「行」的「数目」：2
(注)球(平面)欠缺有5处以上时，对元件组进行分割定义。
● 经过上述步骤，即可完成元件组的设定。
● 接下来，定义此元件组的识别要素(元件)。
1 个元件组只能定义 1 个元件。即使定义多个也将无效。
在「元件」中选择追加。
EPU 使用说明书 第 6 章 通用图像元件
6-40
3.「元件画面」
① 「类型」
球元件类的元件可以指定球与平面。
目前不能使用列。
平面元件可指定为圆形平面与方形平面。
将块状元件指定为球，电极整体平坦时指定为平面。
·由于示例是球，因此在「类型」中选择球。
② 「基准位置」
元件的基点位置在球/平面元件的情况下，就变成元件中心位置。
·在「基准位置」中选择元件的中心。
③ 「元件极性」
指定图像上元件映像的明暗。
· 由于通常球元件类，球/平面元件采用明亮的照明，
所以「元件极性」选择明亮。
(注)CBGA由于使球周围发亮，因此选择暗。
④「偏移」
由于通常不使用，因此设定为“0(零)”。
⑤「元件尺寸」
输入元件的尺寸。
由于方平面现已采用正方形平面，因此，球与平面都需输入相同的X，Y尺寸。
· 在示例中，若设定为φ0.5mm，则
尺寸 X：0.5
Y：0.5
· 由于容差通常不使用，因此设定为“0(零)”。
⑥「球·平面」
当为平面时，可选择球平面/方形平面。单击相应一方的复选框。
· 由于示例中是球形元件，因此不出现复选框。
⑦ 「检查」
单击要检查项目的复选框。
直径、面积检查是与BGA/FBGA相同的检查项目，用“%”指定。
(默认值为50%)
球检查的有无也用“%”指定，但由于这是内部的评估特性的百分比，因此，通常直接使用默认值3
0%
。在平面元件的情况下，即使指定有无检查，也无效，并不执行识别。
· 直径平均通常不使用。
· 示例中，若默认进行直径、面积、球检查的有无，则仅点击相应的复选框
「检查」 レ 面积 ：50%(默认值)
レ 直径 ：50%(默认值)
レ 有无球 ：30%(默认值)
直径平均 ：
● 经过上述步骤便可完成元件的数据输入，若选择右下角的「OK」，则返回「元件组」画面。
至此，第1元件组的定义已完成，若选择右下角的「OK」，则返回「扩展图像」画面。
此时，当还有后续元件组时，要在此处选择追加，同样输入数据，定义元件组。由于示例中有第4
元件组，因此，应追加定义4次元件组。
所有元件组的定义完毕后，选择左下角的「OK」，便可完成扩展图像数据的输入。
◇ 汇总全部输入的数据，则如下所示。
