Eine Pipettenkonfiguration von einem Bestückautomaten mit Bestückkopf C&P20 P und
Pipetten 4xxx kann zu einem Bestückautomaten TX V2 mit Bestückkopf C&P20 P2 und
Pipetten 6xxx kopiert werden. Die Pipetten 4xxx werden zu Pipetten 6xxx übertragen. Der
Pipettenwechslertyp und Magazintyp werden auch geändert.
Die Übertragung von Pipettenkonfigurationen wird für die folgenden Bestückköpfe in diesen
Richtungen unterstützt:
Pipetten-Mapping-Tabelle
– C&P20 -> C&P20 P
– C&P20 P -> C&P20 P2
– C&P20 -> C&P20 P2 (die Pipetten werden zweimal übertragen: 1xxx -> 4xxx -> 6xxx)
Andere Bestückkopfkonfigurationen (z.B. CPP12, Twin Head) werden nur übertragen, wenn
der Ziel-Bestückautomat denselben Bestückkopftyp hat.
Einschränkungen
– Förderer oder Pipetten werden abgeschnitten, wenn der Platz in der Zielrüstung nicht
ausreicht.
– Kundenspezifische Pipetten werden nicht übertragen.
– Übertragungen in die andere Richtung, z.B. 6xxx -> 4xxx and 4xxx -> 1xxx sind nicht möglich.
– Festgerüstete Pipettenkonfigurationen des Bestückkopfes werden nicht übertragen.
4.9 CAD-Daten Importieren – Unterstützte Formate
SIPLACE Pro unterstützt das Format Gerber RS-274-X für den Import von CAD-Daten.
4.10 LED Pairing – Separates Paket in SIPLACE Pro-Installation
LED Pairing kann jetzt als separates Paket innerhalb des Installationsprogramms von SIPLACE
Pro installiert werden.
Alle Dateien, die für LED Pairing benötigt werden können installiert werden, ohne SIPLACE Pro
Desk und Line Control GUI zu installieren. Somit kann der Benutzer SIPLACE Pro Desk nicht
versehentlich starten und möglicherweise unerwünschte Änderungen an den SIPLACE Pro-Daten
vornehmen. Siehe SIPLACE Pro Installation Manual, Artikelnummer: [00198503-xx].
SIPLACE Pro 15.1 (R18-1) / Versionsbeschreibung Ausgabe 05/2018
17
5 Leistungsmerkmale von SIPLACE Pro 15.0
Wenn nicht anders beschrieben, sind die Funktionen der Vorgängerversionen von SIPLACE Pro in
SIPLACE Pro 15.0 enthalten. Nachfolgend sind die wichtigsten Leistungsmerkmale von SIPLACE
Pro 15.0 aufgeführt.
Detaillierte Informationen zu den einzelnen Funktionen finden Sie in der Online-Hilfe zu
5.1 Neue Positionen der festen Wange
Einige Positionen der festen Wange auf den Bestückautomaten der SIPLACE TX-Serie stimmen
nicht überein mit den entsprechenden Positionen auf anderen SIPLACE Bestückautomaten (Serien
SX / X- / X S- / DX- / CA). Aus Kompatibilitätsgründen sind folgende Änderungen in SIPLACE Pro
gemacht worden:
– Auf den Bestückautomaten der SIPLACE TX-Serie sind die vorhandenen Positionen der festen
Wange 268.0 und 281.0 in 268.0 SMEMA und 281.0 SMEMA umbenannt worden.
– Auf den anderen SIPLACE Bestückautomaten sind die Positionen der festen Wange 268.0
SMEMA und 281.0 SMEMA zu den vorhandenen Positionen 268.0 und 281.0 hinzugefügt
worden. Die neuen Positionen sollten in Mischlinien mit Bestückautomaten der SIPLACE TX-
Serie verwendet werden.
5.2 Gleiche Taktzeiten für Linke und Rechte Transportspur Setzen
Das Verfahren, um den Bestückmodus "Borrow Performance" zwischen den Bestückbereichen
einzusetzen, ist verbessert worden. Es ist jetzt möglich, die gleiche Taktzeit für beide
Leiterplattenseiten zu erreichen, wenn die Oberseite und Unterseite einer Leiterplatte innerhalb von
einer Linie bestückt werden sollen.
Normalerweise ist dies der Fall, wenn die Anzahl Bestückungen auf der Oberseite und Unterseite
der Leiterplatte unterschiedlich sind. Eine Leiterplatte würde deutlich früher als die andere
Leiterplatte fertig sein. Diese neue Funktion ist hilfreich, um dieses Verhalten zu kompensieren.
Hierzu müssen beide Leiterplattenseiten in ein Los eingefügt werden und jede Leiterplattenseite
muss jeweils einer Seite in der Linie zugeordnet werden (links / rechts). Zusätzlich muss die Option
Gleiche Taktzeiten für linke und rechte Transportspur setzen im Los-Editor aktiviert werden.
Der Optimierer wird die asynchronen Bestückbereiche verwenden, um eine Art Gleichgewicht
zwischen den zwei Leiterplatten herzustellen. In der Ergebnisansicht werden die zwei Leiterplatten
des Loses zusammen angezeigt. Die Taktzeiten der beiden Leiterplattenseiten werden in
verschiedenen Farben dargestellt.
SIPLACE Pro 15.1 (R18-1) / Versionsbeschreibung Ausgabe 05/2018
18
5.3 "The Hermes Standard" – Neues Kommunikationsprotokoll
"The Hermes Standard" ist ein neues Kommunikationsprotokoll für SMT-Bestücklinien, das
alternativ zur elektrischen SIPLACE SMEMA-Schnittstelle eingesetzt werden kann. Mit diesem
Protokoll können mehrere Informationen zusammen mit der Leiterplatte durch die Linie übertragen
werden, wie z.B. eindeutige Leiterplatten-IDs, Barcodes, Transportgeschwindigkeit, Länge / Breite /
Höhe der Leiterplatte. Diese ganze Information kann durch die komplette Linie ohne
Unterbrechung übertragen werden. Bisher war dies nur möglich innerhalb eines SIPLACE
SMEMA-Clusters. Wenn alle Geräte in der Linie das Protokoll "The Hermes Standard" unterstützt,
ist ein "Whispering-Down-the-Line" innerhalb des "The Hermes Standard"-Clusters wie innerhalb
des SIPLACE SMEMA-Clusters möglich.
"The Hermes Standard" kann auf allen Bestückautomaten verwendet werden, die von
Stationssoftware-Versionen ≥ 711 unterstützt sind. Siehe Stationssoftware-Versionsbeschreibung,
Artikelnummer [00198500-xx].
Es wird auch unterstützt, dass die Linie z.B. in zwei "The Hermes Standard"-Cluster aufgeteilt wird,
wenn andere Geräte in der Linie nicht das Protokoll "The Hermes Standard" unterstützt.
Eine Schaltfläche ist jeweils hinzugefügt worden zum Linien-Editor in SIPLACE Pro Desk, zu allen
Produktionslinien-Editoren (z.B. Rüstungs-Editor, Los-Editor, Auftrags-Editor) und zur grafischen
Linienansicht auf der Line Control GUI, mit welcher der Benutzer allgemeine Geräte in der
grafischen Linienansicht ausblenden oder anzeigen kann.
"The Hermes Standard" Verbindungskonfiguration ist zum Linien-Editor hinzugefügt worden, in
dem die Geräte konfiguriert sind (Drucker, allgemeine Geräte, Process-Lens-Geräte und
Bestückstationen).

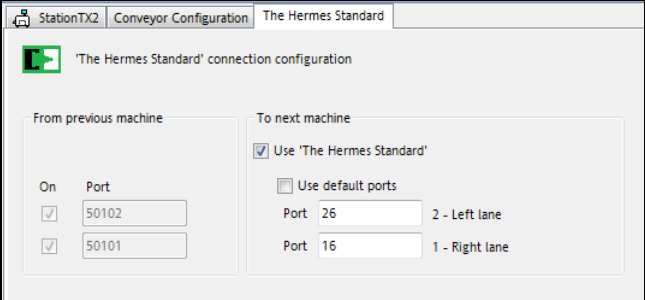

Abbildung 5-1: "The Hermes Standard" Verbindungskonfiguration
Der Benutzer kann nur die "The Hermes Standard" Geräteverbindungen zum nächsten Gerät
konfigurieren. Die Konfiguration der Verbindung zum vorhergehenden Gerät wird schreibgeschützt
angezeigt, da diese Konfiguration im entsprechenden Editor des vorhergehenden Geräts
bearbeitet wird.
Über das Kontrollkästchen 'The Hermes Standard' verwenden wird festgelegt, ob die Verbindung
das Protokoll "The Hermes Standard" verwenden soll. Wenn nicht aktiviert, wird das Protokoll
SIPLACE SMEMA verwendet.
Auf der Line Control GUI kann die neue Linienansicht Ansicht 'The Hermes Standard'-
Verbindung ausgewählt werden. In dieser Ansicht kann der Benutzer die "The Hermes Standard"
Gerätekonfiguration überprüfen und herunterladen. Außerdem kann ein Bericht erstellt und
gedruckt werden.
Einschränkungen
– Keine Unterstützung für Stationen mit Shuttle.
– Keine Unterstützung für Geräte mit IPv6-Adressen.
