Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 99 H-3 201 630 1 19 9245 COVER 1 801H--1 10-201 202 41 1 051 1708 SCR TRS 4X6 4 801H--1 10-202 251 630 103 7554 RELA Y 2 KSSR3,KSSR4 801H--1 10-251…
MODEL TCM-X210
0306-001
98
R
コンベア部
R CONVEYOR SECTION

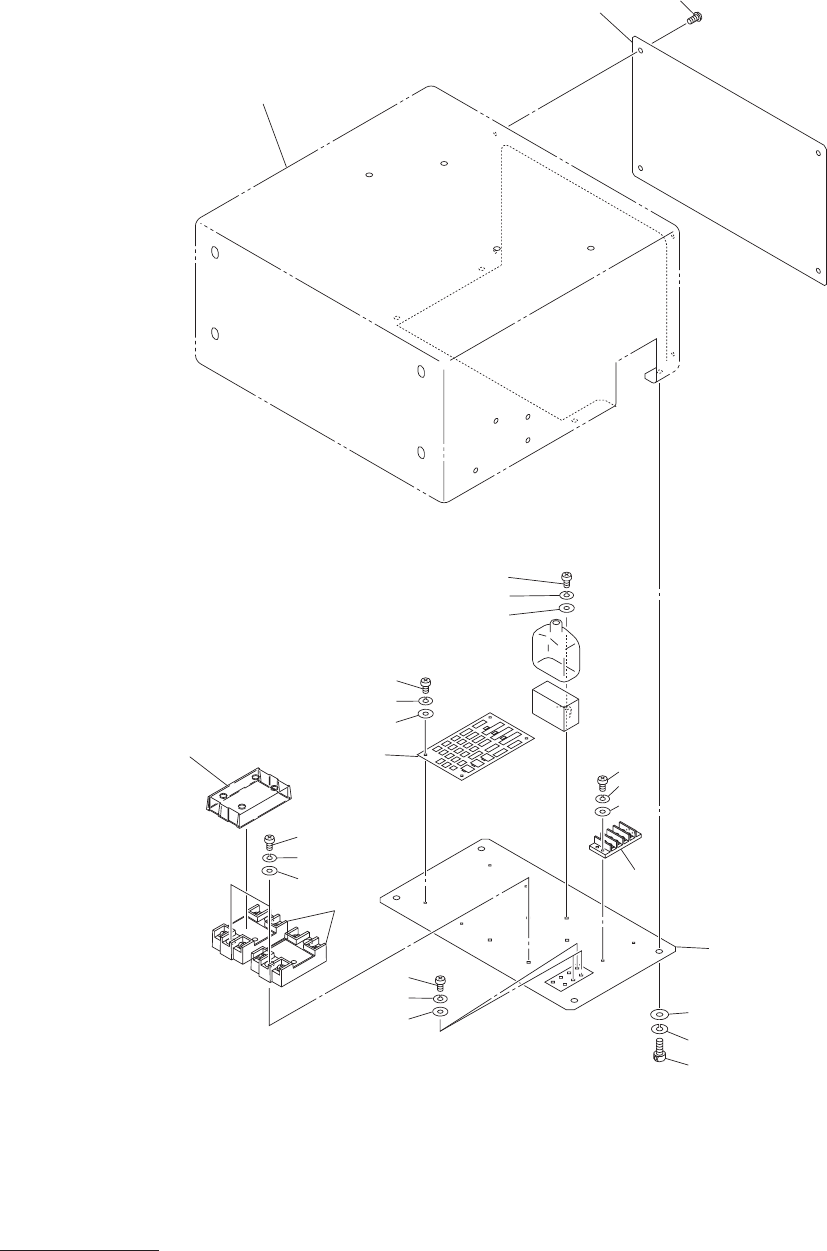

Fig. H-3
電装ボックス
R Electrical Box R
259
260
258
See Fig.G-4
Key No.316
202
201
281
270
282
283
284
285
286
287
252
271
261
272
273
251
258
259
260
276
275
274
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
99
H-3
201 630 119 9245 COVER 1 801H--110-201
202 411 051 1708 SCR TRS 4X6 4 801H--110-202
251 630 103 7554 RELAY 2 KSSR3,KSSR4 801H--110-251
252 630 118 7280 TERMINAL 1 801H--110-252
258 411 113 1400 SCR PAN 4X6 8 801H--110-258
259 411 008 1706 WASHER SPR 4 8 801H--110-259
260 411 119 2104 WASHER V 4X9X0.8 8 801H--110-260
261 630 103 7578 COVER 2 801H--110-261
270 630 119 9252 BRACKET 1 801H--110-270
271 411 042 3001 SCR PAN 4X10 4 801H--110-271
272 411 008 1706 WASHER SPR 4 4 801H--110-272
273 411 119 2104 WASHER V 4X9X0.8 4 801H--110-273
274 630 000 7749 BOLT,HEX-SCT 4 801H--110-274
275 411 141 6705 WASHER SPR 5 4 801H--110-275
276 411 141 4107 WASHER V 5X10X1 4 801H--110-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 801H--110-281
282 411 040 6202 SCR PAN 3X10 4 801H--110-282
283 411 086 4408 WASHER SPR 3 4 801H--110-283
284 411 119 1909 WASHER V 3X7X0.5 4 801H--110-284
285 411 040 6202 SCR PAN 3X10 2 801H--110-285
286 411 086 4408 WASHER SPR 3 2 801H--110-286
287 411 088 9005 WASHER F 3X6X0.5 2 801H--110-287
MODEL TCM-X210
0306-001
100
R
コンベア部
R CONVEYOR SECTION

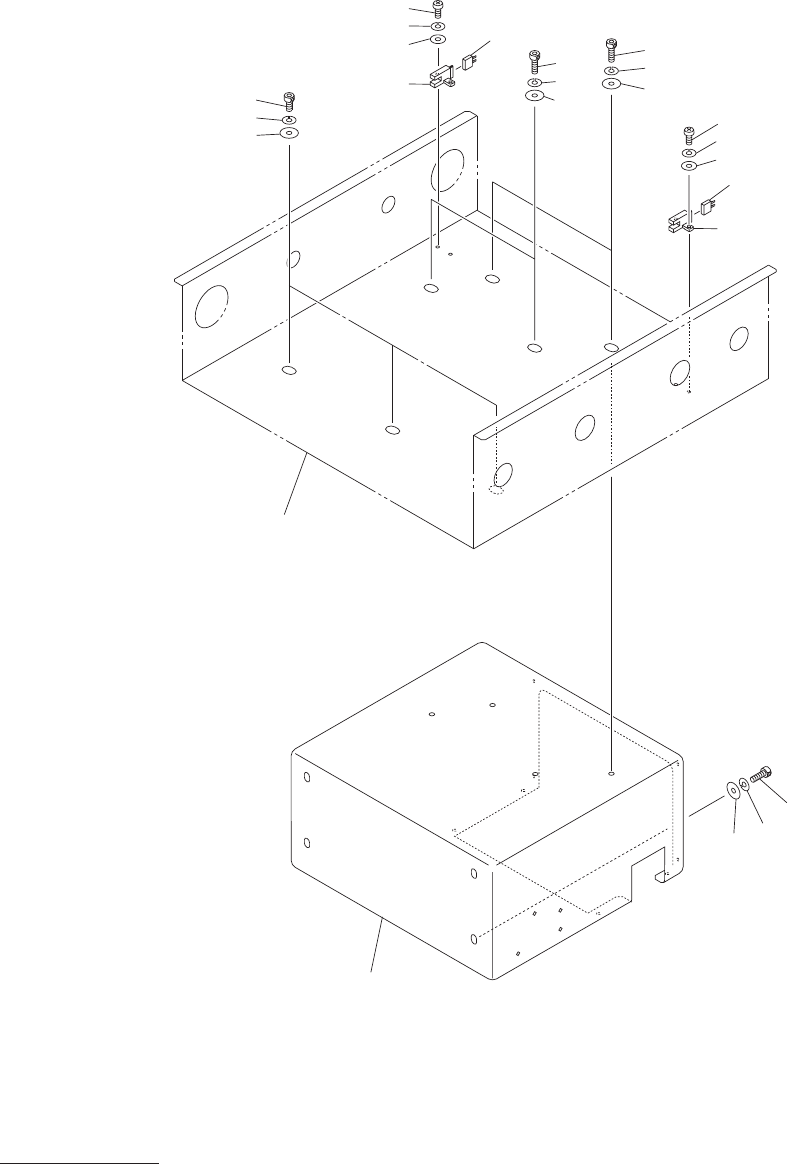

Fig. H-4
コンベア幅センサ
Conveyor Width Limit Sensor
311
312
310
311
313
310
305
306
304
302
See Fig.H-1
Key No.1
311
313
310
314
316
317
319
318
305
306
304
302
303
